Οδηγός για τους τύπους μετατροπέων DC-DC και τις τοπολογίες μετατροπής ισχύος

Οι μετατροπείς DC-DC είναι ηλεκτρονικά κυκλώματα ισχύος που αλλάζουν ένα επίπεδο τάσης DC σε ένα άλλο επίπεδο τάσης DC.Πολλές ηλεκτρονικές συσκευές και συστήματα ισχύος δεν λειτουργούν στην ίδια τάση.Ορισμένα κυκλώματα χρειάζονται χαμηλότερη τάση για επεξεργαστές και αισθητήρες, ενώ άλλα απαιτούν υψηλότερη τάση για κινητήρες, συστήματα επικοινωνίας ή διανομή ισχύος.Οι μετατροπείς DC-DC βοηθούν στην παροχή σταθερής, αποδοτικής και ελεγχόμενης ισχύος, ενώ μειώνουν την απώλεια ενέργειας και την παραγωγή θερμότητας.Χρησιμοποιούνται διαφορετικά σχέδια μετατροπέων ανάλογα με τις απαιτήσεις τάσης, το επίπεδο ισχύος, την απόδοση, την ασφάλεια και την πολυπλοκότητα του συστήματος.Αυτό το άρθρο εξηγεί τους κύριους τύπους μετατροπέων DC-DC, συμπεριλαμβανομένων των μεμονωμένων και μη απομονωμένων σχεδίων.

Κατάλογος

Κύριοι τύποι μετατροπέων DC-DC

Οι μετατροπείς DC-DC μπορούν να χωριστούν σε δύο κύριες κατηγορίες: απομονωμένους και μη απομονωμένους μετατροπείς.Η διαφορά μεταξύ τους βασίζεται κυρίως στο αν η πλευρά εισόδου και εξόδου είναι ηλεκτρικά διαχωρισμένες.Κάθε τύπος έχει σχεδιαστεί για διαφορετικές απαιτήσεις μετατροπής τάσης, επίπεδα ασφάλειας, εύρη ισχύος και περιβάλλοντα εφαρμογής.Ορισμένα συστήματα επικεντρώνονται στο συμπαγές μέγεθος και την υψηλή απόδοση, ενώ άλλα απαιτούν ηλεκτρική μόνωση για ασφάλεια, μείωση θορύβου ή προστασία ευαίσθητων κυκλωμάτων.

Απομονωμένοι μετατροπείς DC-DC

Οι απομονωμένοι μετατροπείς DC-DC χρησιμοποιούν μετασχηματιστή για να διαχωρίζουν ηλεκτρικά τις πλευρές εισόδου και εξόδου.Αυτή η απομόνωση συμβάλλει στη βελτίωση της ασφάλειας, στη μείωση των προβλημάτων βρόχου γείωσης και στην προστασία των ευαίσθητων κυκλωμάτων από ηλεκτρικά σφάλματα ή αιχμές τάσης.Επειδή ο μετασχηματιστής μεταφέρει επίσης ενέργεια, οι απομονωμένοι μετατροπείς χρησιμοποιούνται συνήθως σε συστήματα υψηλότερης τάσης, βιομηχανικό εξοπλισμό, ιατρικές συσκευές, υλικό τηλεπικοινωνιών, συστήματα EV και τροφοδοτικά διακομιστή.Σε πρακτικές εφαρμογές, οι απομονωμένοι μετατροπείς προτιμώνται συχνά όταν ο εξοπλισμός πρέπει να πληροί αυστηρά πρότυπα ηλεκτρικής ασφάλειας ή όταν διαφορετικά μέρη του συστήματος λειτουργούν σε ξεχωριστά δυναμικά γείωσης.

Μη απομονωμένοι μετατροπείς DC-DC

Οι μη απομονωμένοι μετατροπείς DC-DC δεν χρησιμοποιούν απομόνωση μετασχηματιστή.Η είσοδος και η έξοδος μοιράζονται την ίδια ηλεκτρική γείωση, γεγονός που επιτρέπει τη σχεδίαση να είναι μικρότερη, απλούστερη, ταχύτερη και συνήθως πιο αποτελεσματική για εφαρμογές χαμηλής έως μεσαίας ισχύος.Οι συνήθεις τύποι μετατροπέων που δεν είναι απομονωμένοι περιλαμβάνουν μετατροπείς buck, boost, buck-boost, Ćuk, SEPIC, Zeta και μετατροπείς υψηλής απολαβής, όπως σχέδια παρεμβολής ή συζευγμένου επαγωγέα.Επειδή αποφεύγουν την απομόνωση του μετασχηματιστή, συχνά επιτυγχάνουν χαμηλότερο κόστος και μεγαλύτερη πυκνότητα ισχύος.

Κοινοί τύποι μεμονωμένων μετατροπέων DC-DC

Μετατροπέας Flyback

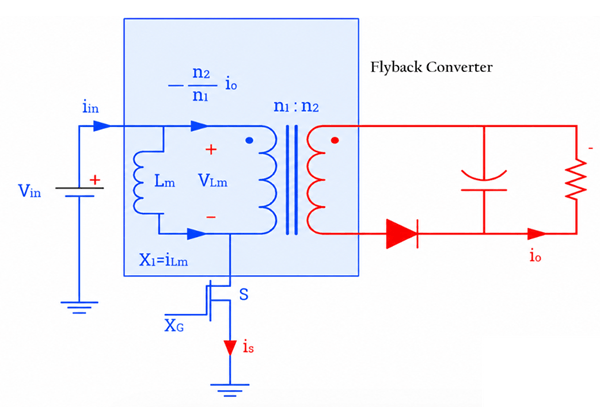

Ένας μετατροπέας flyback είναι ένας απομονωμένος μετατροπέας DC-DC που χρησιμοποιεί έναν μετασχηματιστή για να μεταφέρει ενέργεια από την είσοδο στην έξοδο ενώ παρέχει ηλεκτρική απομόνωση.Με βάση το διάγραμμα, όταν ο διακόπτης S ανάβει, το ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος και αποθηκεύει ενέργεια στη μαγνητική επαγωγή του μετασχηματιστή (Lm).Κατά τη διάρκεια αυτής της περιόδου, η δίοδος εξόδου είναι OFF.Όταν ο διακόπτης σβήσει, η αποθηκευμένη ενέργεια μεταφέρεται στη δευτερεύουσα περιέλιξη, η δίοδος ανάβει και η ισχύς ρέει στον πυκνωτή εξόδου και στο φορτίο.Ο μετατροπέας χρησιμοποιεί εξαρτήματα όπως μετασχηματιστή με αναλογία στροφών (n1:n2), τρανζίστορ μεταγωγής, δίοδο, πυκνωτή και μαγνητική επαγωγή.Οι μετατροπείς Flyback είναι συνήθως σχεδιασμένοι για εφαρμογές χαμηλής έως μέσης ισχύος, συνήθως λειτουργούν από λίγα watt έως περίπου 150 W, με τάσεις εισόδου που κυμαίνονται από τροφοδοτικά χαμηλού DC έως τροφοδοτικά AC-DC υψηλής τάσης ανάλογα με τη σχεδίαση.

Μπροστινός μετατροπέας

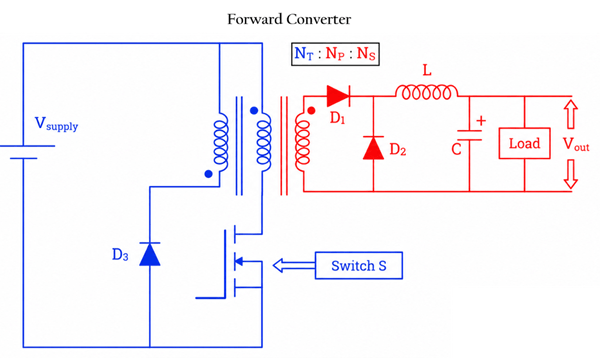

Ένας μπροστινός μετατροπέας μεταφέρει ενέργεια απευθείας από το πρωτεύον τύλιγμα του μετασχηματιστή στο δευτερεύον τύλιγμα ενώ ο διακόπτης S είναι ενεργοποιημένος.Στην εικόνα, η πηγή ισχύος εισόδου (Vsupply) στέλνει ενέργεια μέσω του μετασχηματιστή όταν ενεργοποιείται ο διακόπτης.Στη συνέχεια, η δευτερεύουσα περιέλιξη παρέχει ισχύ μέσω της διόδου D1, ενώ ο επαγωγέας εξόδου L και ο πυκνωτής C εξομαλύνουν την τάση πριν φτάσει στο φορτίο.Όταν ο διακόπτης σβήσει, η δίοδος D2 διατηρεί τη ροή ρεύματος προς το φορτίο, βοηθώντας στη σταθεροποίηση της εξόδου.Η πρόσθετη περιέλιξη επαναφοράς και η δίοδος D3 βοηθούν στην επαναφορά της μαγνητικής ροής του μετασχηματιστή για να αποφευχθεί ο κορεσμός του πυρήνα.

Σε σύγκριση με έναν μετατροπέα flyback, ένας μετατροπέας προς τα εμπρός συνήθως προσφέρει χαμηλότερο κυματισμό εξόδου, καλύτερη απόδοση και βελτιωμένη απόδοση για εφαρμογές μέσης έως υψηλής ισχύος.Χρησιμοποιείται συνήθως σε βιομηχανικά τροφοδοτικά, τηλεπικοινωνιακά συστήματα, διακομιστές και σχέδια SMPS υψηλής απόδοσης, που λειτουργούν συνήθως από δεκάδες έως αρκετές εκατοντάδες watt ανάλογα με το σχεδιασμό του κυκλώματος.

Μετατροπέας Push-Pull

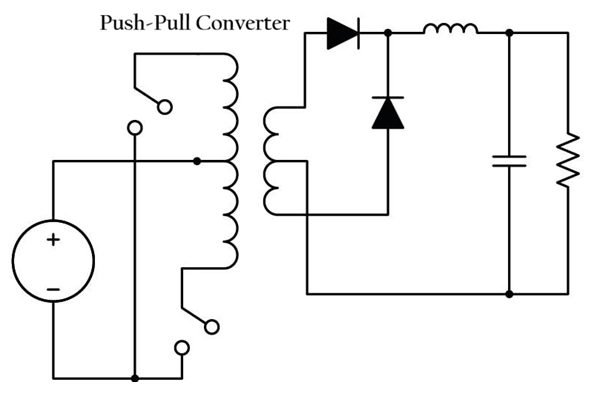

Ένας μετατροπέας push-pull είναι ένας απομονωμένος μετατροπέας DC-DC που χρησιμοποιεί δύο τρανζίστορ μεταγωγής για να κινεί εναλλάξ τις αντίθετες πλευρές ενός πρωτεύοντος τυλίγματος μετασχηματιστή με κεντρικό κύκλωμα.Σε μια τυπική εικόνα μετατροπέα push-pull, ο μετασχηματιστής τοποθετείται στο κέντρο, ενώ οι δύο διακόπτες λειτουργούν ένας κάθε φορά, δημιουργώντας ροή εναλλασσόμενου ρεύματος μέσω της κύριας περιέλιξης.Αυτή η εναλλασσόμενη λειτουργία επιτρέπει την αποτελεσματική μεταφορά ενέργειας στη δευτερεύουσα πλευρά, όπου οι διόδους ανορθωτή και τα φίλτρα εξόδου μετατρέπουν το σήμα AC υψηλής συχνότητας σε σταθερή τάση εξόδου DC.

Σε σύγκριση με τους μετατροπείς flyback και forward, οι μετατροπείς push-pull είναι πιο κατάλληλοι για εφαρμογές μέσης έως υψηλής ισχύος, επειδή παρέχουν καλύτερη χρήση μετασχηματιστή, υψηλότερη απόδοση και βελτιωμένο χειρισμό ισχύος.Η τοπολογία βοηθά επίσης στη μείωση του μεγέθους του μετασχηματιστή, καθώς και τα δύο μισά του πυρήνα του μετασχηματιστή χρησιμοποιούνται κατά τη λειτουργία.Οι μετατροπείς push-pull χρησιμοποιούνται συνήθως που κυμαίνονται από δεκάδες έως αρκετές εκατοντάδες watt ανάλογα με τη συχνότητα μεταγωγής και το σχεδιασμό του μετασχηματιστή.

Μετατροπέας Half-Bridge

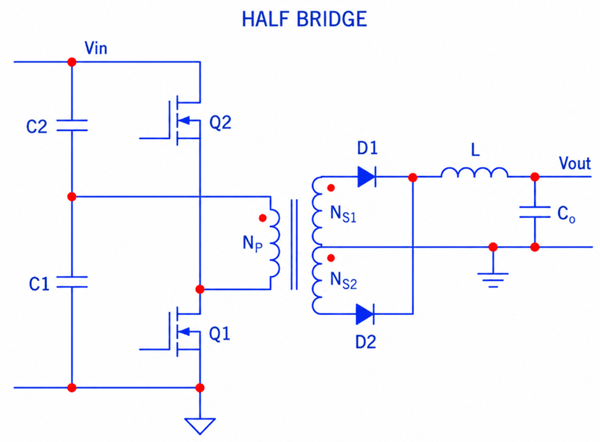

Ένας μετατροπέας μισής γέφυρας είναι ένας απομονωμένος μετατροπέας DC-DC που χρησιμοποιείται συνήθως σε τροφοδοτικά μεταγωγής μέσης έως υψηλής ισχύος.Στην εικόνα, δύο τρανζίστορ μεταγωγής (Q1 και Q2) λειτουργούν εναλλάξ για να κινήσουν την κύρια περιέλιξη του μετασχηματιστή (Np).Οι πυκνωτές C1 και C2 χωρίζουν την τάση εισόδου (Vin) σε δύο μισά, επιτρέποντας στους διακόπτες να εφαρμόζουν παλμούς εναλλασσόμενης τάσης στον μετασχηματιστή.Στη δευτερεύουσα πλευρά, η έξοδος του μετασχηματιστή ανορθώνεται από τις διόδους D1 και D2, στη συνέχεια φιλτράρεται από τον επαγωγέα L και τον πυκνωτή Co για να παραχθεί σταθερή τάση εξόδου DC (Vout).

Οι κόκκινες κουκκίδες στις περιελίξεις του μετασχηματιστή υποδεικνύουν την πολικότητα περιέλιξης για σωστή λειτουργία φάσης.Σε σύγκριση με έναν μετατροπέα push-pull, η τοπολογία μισής γέφυρας μειώνει την τάση τάσης στα τρανζίστορ μεταγωγής, επειδή κάθε διακόπτης βλέπει συνήθως μόνο τη μισή περίπου τάση εισόδου.

Μετατροπέας Full-Bridge

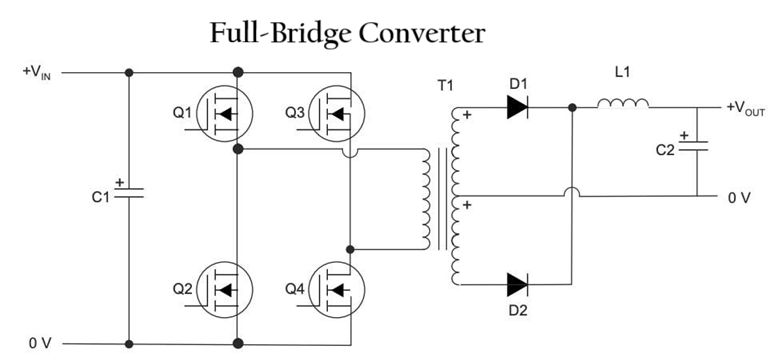

Εικόνα τοπολογίας του μετατροπέα Full-Bridge (ονομάζεται επίσης μετατροπέας H-Bridge).Το διάγραμμα δείχνει τα τέσσερα τρανζίστορ μεταγωγής (Q1, Q2, Q3 και Q4) διατεταγμένα σε διάταξη γέφυρας γύρω από το πρωτεύον τύλιγμα του μετασχηματιστή, το οποίο είναι το κύριο χαρακτηριστικό ενός μετατροπέα πλήρους γέφυρας.Οι διακόπτες λειτουργούν σε εναλλασσόμενα ζεύγη, συνήθως Q1 με Q4 και Q2 με Q3, για την εφαρμογή εναλλασσόμενης τάσης στον μετασχηματιστή T1.Στη δευτερεύουσα πλευρά, οι δίοδοι D1 και D2 διορθώνουν την έξοδο του μετασχηματιστή, ενώ ο επαγωγέας L1 και ο πυκνωτής C2 εξομαλύνουν την τάση εξόδου.Οι μετατροπείς πλήρους γέφυρας χρησιμοποιούνται συνήθως σε μετατροπείς DC-DC υψηλής ισχύος και συστήματα SMPS επειδή παρέχουν υψηλή απόδοση, καλύτερη χρήση μετασχηματιστή και υποστήριξη για εφαρμογές ισχύος σε επίπεδο κιλοβάτ.

Μετατροπέας συντονισμού

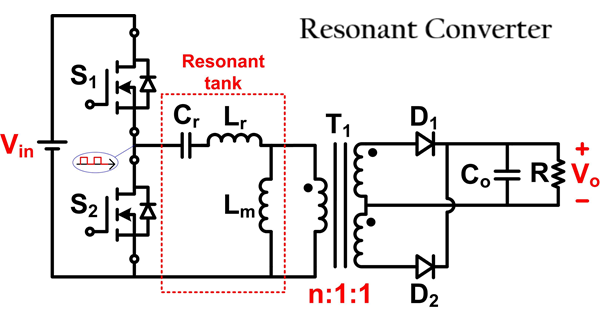

Ένας μετατροπέας συντονισμού DC-DC είναι ένας απομονωμένος μετατροπέας υψηλής απόδοσης που χρησιμοποιεί ένα κύκλωμα συντονισμού, που ονομάζεται δεξαμενή συντονισμού, για τη μεταφορά ενέργειας με μικρότερη απώλεια μεταγωγής και μειωμένο ηλεκτρικό θόρυβο.Στην εικόνα, οι διακόπτες S1 και S2 παράγουν εναλλάξ σήματα μεταγωγής υψηλής συχνότητας από την τάση εισόδου (Vin).Η δεξαμενή συντονισμού, που σχηματίζεται από τον πυκνωτή συντονισμού Cr, τον επαγωγέα συντονισμού Lr και την επαγωγή μαγνήτισης Lm, δημιουργεί ομαλή ημιτονοειδή ροή ρεύματος αντί για απότομες μεταβάσεις μεταγωγής.

Αυτό βοηθά στη μείωση της θερμότητας και της πίεσης εναλλαγής στα MOSFET.Ο μετασχηματιστής T1 παρέχει ηλεκτρική απομόνωση και μετατροπή τάσης, ενώ οι δίοδοι D1 και D2 διορθώνουν το σήμα AC της δευτερεύουσας πλευράς σε τάση εξόδου DC (Vo).Το Capacitor Co φιλτράρει την έξοδο για να παρέχει σταθερή ισχύ DC στο φορτίο R. Οι μετατροπείς συντονισμού χρησιμοποιούνται ευρέως σε εφαρμογές υψηλής απόδοσης, όπως τροφοδοτικά διακομιστή, τροφοδοτικά τυχερών παιχνιδιών, φορτιστές EV, συστήματα τηλεπικοινωνιών και σχέδια SMPS υψηλής απόδοσης, επειδή υποστηρίζουν τεχνικές μεταγωγής όπως ZVS (Zero Voltage High Voltage Swis).συχνότητες.

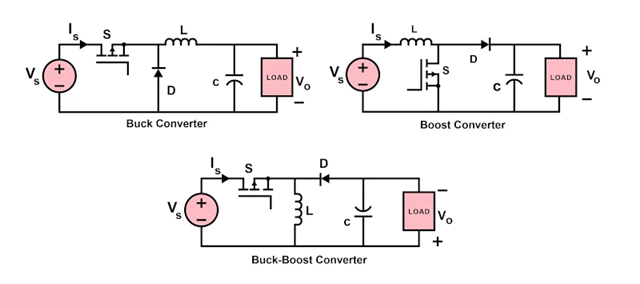

Συνήθεις τύποι μη απομονωμένων μετατροπέων DC-DC

Συμβατικές / Βασικές Τοπολογίες

Μετατροπέας Buck

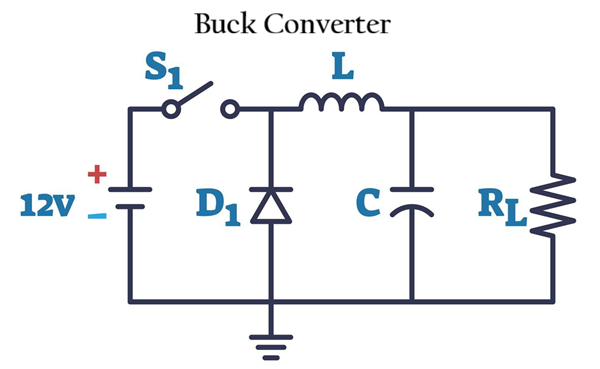

Ένας μετατροπέας buck μειώνει μια υψηλότερη τάση εισόδου σε μια χαμηλότερη τάση εξόδου με υψηλή απόδοση.Στην εικόνα, η πηγή εισόδου 12 V τροφοδοτεί το κύκλωμα μέσω του διακόπτη S1.Όταν το S1 ανάβει, το ρεύμα ρέει μέσω του επαγωγέα L, ο οποίος αποθηκεύει ενέργεια ενώ παρέχει ισχύ στην αντίσταση φορτίου RL και φορτίζει τον πυκνωτή C.

Όταν ο διακόπτης σβήσει, το πηνίο απελευθερώνει την αποθηκευμένη ενέργειά του μέσω της διόδου D1, επιτρέποντας στο ρεύμα να συνεχίσει να ρέει προς το φορτίο ακόμα κι αν ο διακόπτης είναι ανοιχτός.Ο πυκνωτής C εξομαλύνει την τάση εξόδου και μειώνει τον κυματισμό.Ελέγχοντας το χρόνο ON και OFF του διακόπτη, που ονομάζεται κύκλος λειτουργίας, ο μετατροπέας ρυθμίζει την τάση εξόδου σε χαμηλότερο επίπεδο από την τάση εισόδου.

Boost Converter

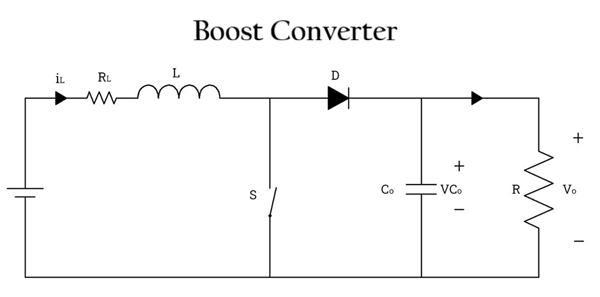

Ένας μετατροπέας ενίσχυσης είναι ένας μη απομονωμένος μετατροπέας DC-DC που αυξάνει την τάση εισόδου σε υψηλότερη τάση εξόδου.Στην εικόνα, ο επαγωγέας L, ο διακόπτης S, η δίοδος D, ο πυκνωτής Co και η αντίσταση φορτίου R συνεργάζονται για να ενισχύσουν την τάση.Όταν ο διακόπτης S ανάβει, το ρεύμα ρέει μέσω του επαγωγέα και η ενέργεια αποθηκεύεται στο μαγνητικό του πεδίο, ενώ η δίοδος μπλοκάρει το ρεύμα από την πλευρά εξόδου.Όταν ο διακόπτης σβήσει, το πηνίο απελευθερώνει την αποθηκευμένη του ενέργεια μέσω της διόδου D στον πυκνωτή εξόδου και στο φορτίο.Η απελευθερωμένη τάση πηνίου προσθέτει στην τάση εισόδου, δημιουργώντας υψηλότερη τάση εξόδου (Vo) από την πηγή εισόδου.Το Capacitor Co εξομαλύνει την τάση εξόδου και μειώνει τον κυματισμό.

Μετατροπέας Buck-Boost

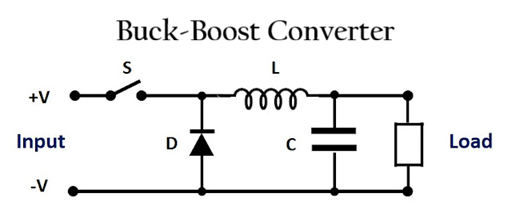

Ένας μετατροπέας buck-boost μπορεί είτε να μειώσει είτε να αυξήσει την τάση εισόδου.Στην εικόνα, ο διακόπτης S ελέγχει τον τρόπο με τον οποίο η ενέργεια κινείται μέσα στο κύκλωμα.Όταν το S ανάβει, το ρεύμα ρέει από την είσοδο μέσω του επαγωγέα L, έτσι το πηνίο αποθηκεύει ενέργεια.Κατά τη διάρκεια αυτού του χρόνου, η δίοδος D έχει αντίστροφη πόλωση και ο πυκνωτής C παρέχει ισχύ στο φορτίο.Όταν το S σβήσει, το πηνίο απελευθερώνει την αποθηκευμένη του ενέργεια μέσω της διόδου στον πυκνωτή και το φορτίο.Αυτό επιτρέπει στο κύκλωμα να παράγει μια τάση εξόδου που μπορεί να είναι υψηλότερη ή χαμηλότερη από την είσοδο, ανάλογα με τον κύκλο λειτουργίας.Αυτή η τοπολογία είναι χρήσιμη για συστήματα που τροφοδοτούνται από μπαταρίες όπου η τάση εισόδου μπορεί να αυξηθεί ή να μειωθεί κατά τη λειτουργία.

Προηγμένοι και μη απομονωμένοι μετατροπείς DC-DC υψηλής απολαβής

Οι προηγμένοι και υψηλού κέρδους μη απομονωμένοι μετατροπείς DC-DC έχουν σχεδιαστεί για εφαρμογές που απαιτούν μεγαλύτερες αναλογίες μετατροπής τάσης, βελτιωμένη απόδοση, χαμηλότερο κυματισμό ή υψηλότερο χειρισμό ισχύος από τους τυπικούς μετατροπείς buck και boost.Το Θετική έξοδος Super Lift Luo (POSLL) Ο μετατροπέας αυξάνει την τάση μέσω μιας τεχνικής ανύψωσης πυκνωτή, διατηρώντας παράλληλα θετική πολικότητα εξόδου, καθιστώντας τον χρήσιμο για εφαρμογές υψηλής αναβάθμισης. Τετραγωνικοί μετατροπείς επιτυγχάνετε πολύ υψηλότερο κέρδος τάσης συνδυάζοντας πολλαπλά στάδια μετατροπής, επιτρέποντας μεγάλη αύξηση ή μείωση τάσης χωρίς εξαιρετικά υψηλούς κύκλους λειτουργίας.

Μετατροπείς ζευγών επαγωγών Χρησιμοποιήστε μαγνητικά συνδεδεμένα πηνία για να βελτιώσετε την απολαβή τάσης, να μειώσετε την πίεση μεταγωγής και να αυξήσετε την απόδοση σε συμπαγή σχέδια. Διαπλεκόμενοι μετατροπείς Χρησιμοποιήστε πολλαπλές φάσεις μεταγωγής που λειτουργούν παράλληλα για να κατανείμετε το ρεύμα πιο ομοιόμορφα, να μειώσετε την κυματισμό εισόδου και εξόδου, να βελτιώσετε τη θερμική απόδοση και να υποστηρίξετε συστήματα υψηλότερης ισχύος.

Πώς αποδίδουν οι μετατροπείς DC-DC σε πραγματικές εφαρμογές

Ηλεκτρικά Οχήματα (EV)

Οι μετατροπείς DC-DC στα ηλεκτρικά οχήματα μετατρέπουν την ισχύ της μπαταρίας υψηλής τάσης σε χαμηλότερες τάσεις που απαιτούνται από συστήματα φωτισμού, μονάδες infotainment, αισθητήρες, ελεγκτές και βοηθητικά ηλεκτρονικά.Αυτοί οι μετατροπείς πρέπει να λειτουργούν με υψηλή απόδοση, επειδή η απώλεια ενέργειας επηρεάζει άμεσα την εμβέλεια οδήγησης και τη θερμική απόδοση.Τα συστήματα EV απαιτούν επίσης σταθερή ρύθμιση τάσης κατά την ταχεία επιτάχυνση, το αναγεννητικό φρενάρισμα και τις διακυμάνσεις της τάσης της μπαταρίας.

Συστήματα ηλιακής ενέργειας και ανανεώσιμων πηγών ενέργειας

Τα συστήματα ηλιακής και ανανεώσιμης ενέργειας χρησιμοποιούν μετατροπείς DC-DC για τη ρύθμιση ασταθών τάσεων εισόδου από ηλιακούς συλλέκτες, μπαταρίες και συστήματα αποθήκευσης ενέργειας.Οι μετατροπείς υψηλής απολαβής χρησιμοποιούνται συχνά επειδή η τάση του ηλιακού πάνελ αλλάζει με την ένταση και τη θερμοκρασία του ηλιακού φωτός.

Ηλεκτρονικά με μπαταρίες

Τα ηλεκτρονικά που τροφοδοτούνται από μπαταρίες βασίζονται σε μετατροπείς DC-DC για να παρέχουν σταθερή τάση ακόμη και όταν πέφτει η τάση της μπαταρίας κατά την εκφόρτιση.Τα smartphone, οι φορητοί υπολογιστές, τα drones, οι φορητές ιατρικές συσκευές και τα φορητά ηλεκτρονικά είδη χρησιμοποιούν συνήθως μετατροπείς buck, boost ή buck-boost για να βελτιώσουν τη διάρκεια ζωής της μπαταρίας και να μειώσουν την απώλεια ενέργειας.

Συστήματα Βιομηχανίας και Αυτοματισμού

Τα βιομηχανικά συστήματα χρησιμοποιούν μετατροπείς DC-DC για να τροφοδοτούν PLC, αισθητήρες, μονάδες επικοινωνίας, προγράμματα οδήγησης κινητήρα και ελεγκτές αυτοματισμού.Αυτά τα περιβάλλοντα συχνά περιέχουν ηλεκτρικό θόρυβο, αιχμές τάσης και μεγάλα φορτία μεταγωγής, επομένως οι μετατροπείς πρέπει να διατηρούν σταθερή λειτουργία κάτω από σκληρές συνθήκες.

IoT και ενσωματωμένες συσκευές

Το IoT και τα ενσωματωμένα συστήματα χρησιμοποιούν μετατροπείς DC-DC για αποτελεσματική διαχείριση της ενέργειας σε συμπαγή ηλεκτρονικά χαμηλής κατανάλωσης.Συσκευές όπως έξυπνοι αισθητήρες, ασύρματες μονάδες, μικροελεγκτές και συστήματα υπολογιστών άκρων λειτουργούν συχνά από μπαταρίες ή ράγες τροφοδοσίας χαμηλής τάσης.

Βασικοί Παράγοντες Απόδοσης Μετατροπέων DC-DC

• Αποτελεσματικότητα - Μετρά πόσο αποτελεσματικά ο μετατροπέας μεταφέρει την ισχύ εισόδου στην έξοδο με ελάχιστη απώλεια ενέργειας και παραγωγή θερμότητας.

• Ρύθμιση τάσης - Περιγράφει πόσο σταθερή παραμένει η τάση εξόδου κατά τις αλλαγές στην τάση εισόδου ή στις συνθήκες φορτίου.

• Συχνότητα εναλλαγής - Η υψηλότερη συχνότητα μεταγωγής μπορεί να μειώσει το μέγεθος του εξαρτήματος, αλλά μπορεί να αυξήσει τις απώλειες μεταγωγής και το EMI.

• Πυκνότητα ισχύος - Αναφέρεται στην ποσότητα ισχύος που μπορεί να προσφέρει ο μετατροπέας σε ένα συμπαγές φυσικό μέγεθος.

• Θερμική Απόδοση - Υποδεικνύει πόσο καλά ο μετατροπέας διαχειρίζεται τη θερμότητα κατά τη συνεχή λειτουργία.

• Τάση κυματισμού και θόρυβος - Μετρά ανεπιθύμητες διακυμάνσεις τάσης που μπορεί να επηρεάσουν ευαίσθητα ηλεκτρονικά κυκλώματα.

• Παροδική απόκριση - Δείχνει πόσο γρήγορα αντιδρά ο μετατροπέας σε ξαφνικές αλλαγές φορτίου ή τάσης εισόδου.

• Ηλεκτρομαγνητικές παρεμβολές (EMI) - Η μεταγωγή υψηλής ταχύτητας μπορεί να δημιουργήσει ηλεκτρικό θόρυβο που μπορεί να επηρεάσει τα κοντινά κυκλώματα.

• Εύρος τάσης εισόδου - Καθορίζει την ελάχιστη και τη μέγιστη τάση εισόδου που μπορεί να χειριστεί με ασφάλεια ο μετατροπέας.

• Δυνατότητα φόρτωσης - Καθορίζει πόσο ρεύμα ή ισχύ μπορεί να παρέχει ο μετατροπέας στις συνδεδεμένες συσκευές.

• Δυνατότητα απομόνωσης - Σημαντικό σε απομονωμένους μετατροπείς όπου απαιτείται ηλεκτρικός διαχωρισμός για ασφάλεια και προστασία.

Συμπέρασμα

Η επιλογή του σωστού μετατροπέα εξαρτάται από το απαιτούμενο εύρος τάσης, το επίπεδο ισχύος, τη σταθερότητα εξόδου, την απόδοση μεταγωγής, τον έλεγχο θερμότητας και τα όρια θορύβου.Κατανοώντας κάθε τοπολογία και τα δυνατά της σημεία, μπορείτε να επιλέξετε έναν μετατροπέα που ταιριάζει με τις ηλεκτρικές ανάγκες και τις ανάγκες απόδοσης του συστήματος.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί προτιμώνται οι απομονωμένοι μετατροπείς DC-DC σε συστήματα υψηλής τάσης και κρίσιμα για την ασφάλεια;

Οι απομονωμένοι μετατροπείς DC-DC χρησιμοποιούν μετασχηματιστή για να διαχωρίζουν ηλεκτρικά τις πλευρές εισόδου και εξόδου.Αυτό βοηθά στην προστασία των ευαίσθητων κυκλωμάτων από αιχμές τάσης, προβλήματα βρόχου γείωσης και ηλεκτρικά σφάλματα.Είναι επίσης σημαντικά σε συστήματα που πρέπει να πληρούν αυστηρά πρότυπα ηλεκτρικής ασφάλειας.

2. Πώς ένας μετατροπέας flyback αποθηκεύει και μεταφέρει ενέργεια διαφορετικά από έναν μετατροπέα προώθησης;

Ένας μετατροπέας flyback αποθηκεύει πρώτα ενέργεια στον μετασχηματιστή και τη μεταφέρει στην έξοδο όταν ο διακόπτης σβήσει.Ένας μπροστινός μετατροπέας μεταφέρει ενέργεια απευθείας στην έξοδο ενώ ο διακόπτης είναι ενεργοποιημένος, πράγμα που συνήθως δίνει χαμηλότερο κυματισμό και καλύτερη απόδοση σε υψηλότερα επίπεδα ισχύος.

3. Γιατί οι μετατροπείς push-pull, half-bridge και full-bridge είναι καλύτεροι για λειτουργία υψηλότερης ισχύος;

Αυτές οι τοπολογίες χρησιμοποιούν πολλαπλές συσκευές μεταγωγής και βελτιωμένη χρήση μετασχηματιστή για να χειρίζονται μεγαλύτερα επίπεδα ισχύος πιο αποτελεσματικά.Μειώνουν επίσης την πίεση σε μεμονωμένα εξαρτήματα και βελτιώνουν τη θερμική απόδοση σε σύγκριση με απλούστερους σχεδιασμούς μετατροπέων.

4. Τι πλεονέκτημα έχει ένας μετατροπέας συντονισμού DC-DC έναντι των συμβατικών μετατροπέων σκληρής μεταγωγής;

Οι μετατροπείς συντονισμού χρησιμοποιούν τεχνικές μαλακής μεταγωγής, όπως η μεταγωγή μηδενικής τάσης (ZVS) για τη μείωση των απωλειών μεταγωγής και της παραγωγής θερμότητας.Αυτό επιτρέπει υψηλότερη απόδοση, χαμηλότερο EMI και καλύτερη λειτουργία υψηλής συχνότητας.

5. Γιατί είναι σημαντικός ο κύκλος λειτουργίας στους μετατροπείς buck, boost και buck-boost;

Ο κύκλος λειτουργίας ελέγχει πόσο καιρό ο διακόπτης παραμένει ON και OFF κατά τη λειτουργία.Η αλλαγή του κύκλου λειτουργίας επηρεάζει άμεσα το πόσο ο μετατροπέας αυξάνει ή μειώνει την τάση εξόδου.

6. Πώς βελτιώνουν την απόδοση μετατροπής DC-DC υψηλού κέρδους οι μετατροπείς συζευγμένου επαγωγέα και παρεμβολής;

Οι μετατροπείς ζευγών επαγωγών βελτιώνουν το κέρδος τάσης και την απόδοση χρησιμοποιώντας μαγνητικά συνδεδεμένους επαγωγείς, ενώ οι παρεμβαλλόμενοι μετατροπείς διαιρούν το ρεύμα σε πολλαπλές φάσεις για να μειώσουν το κυματισμό, τη θερμότητα και την πίεση στα εξαρτήματα.
