Οδηγός Επαφών FT230X, Ρύθμισης Οδηγών και Διασύνδεσης Μικροελεγκτών

Οι σύγχρονοι υπολογιστές χρησιμοποιούν συνήθως θύρες USB, αλλά πολλοί μικροελεγκτές και ενσωματωμένες συσκευές εξακολουθούν να επικοινωνούν μέσω σειριακών σημάτων UART.Εδώ το FT230X γίνεται χρήσιμο.Αυτό το άρθρο εξηγεί το pinout FT230X, την εσωτερική λειτουργία, τις ηλεκτρικές προδιαγραφές, τη ρύθμιση του προγράμματος οδήγησης, τη σύνδεση μικροελεγκτή, την απόδοση, τις συγκρίσεις και τις πραγματικές χρήσεις.

Κατάλογος

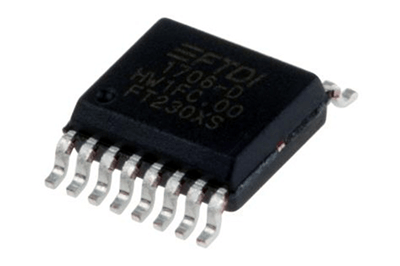

FT230X IC διεπαφής USB-to-UART

Το FT230X είναι ένα συμπαγές IC διασύνδεσης USB-to-UART από την FTDI.Μετατρέπει δεδομένα USB από έναν υπολογιστή σε ασύγχρονα σειριακά σήματα UART, επιτρέποντας στο εξωτερικό υλικό να επικοινωνεί μέσω γραμμών TX και RX.Το τσιπ χειρίζεται εσωτερικά το πλήρες πρωτόκολλο USB, έτσι μειώνει την εργασία υλικολογισμικού και απλοποιεί τη σειριακή σχεδίαση USB.

Υποστηρίζει ρυθμούς δεδομένων από 300 baud έως 3 Mbaud, περιλαμβάνει ενσωματωμένη παραγωγή ρολογιού χωρίς να χρειάζεται εξωτερικό κρύσταλλο και παρέχει ρυθμιζόμενες ακίδες CBUS, σήματα μονάδας LED, αναστροφή σήματος UART και ενσωματωμένη μνήμη για τη διαμόρφωση της συσκευής.Υποστηρίζει επίσης προγράμματα οδήγησης FTDI VCP και D2XX, βοηθώντας τη συσκευή να εμφανίζεται ως εικονική θύρα COM σε υποστηριζόμενα συστήματα.

Το FT230X έχει σχεδιαστεί για συμπαγές και χαμηλής κατανάλωσης υλικό, με συμβατότητα USB 2.0 Full Speed, ενσωματωμένη επαναφορά, εσωτερικούς ρυθμιστές, χαμηλό ενεργό ρεύμα και ρεύμα αναστολής και λειτουργία σε εκτεταμένο εύρος θερμοκρασίας.

Πληροφορίες παραγγελίας:

Μέρος Αριθμός	Πακέτο Τύπος	Καρφίτσα Καταμέτρηση	Πακέτο Περιγραφή	RoHS Κατάσταση
FT230XS-R	SSOP	16 καρφίτσες	Συρρίκνωση Μικρό Πακέτο Περίγραμμα	Συμβατό με RoHS
FT230XQ-R	QFN	16 καρφίτσες	Quad Flat Πακέτο χωρίς μόλυβδο	Συμβατό με RoHS

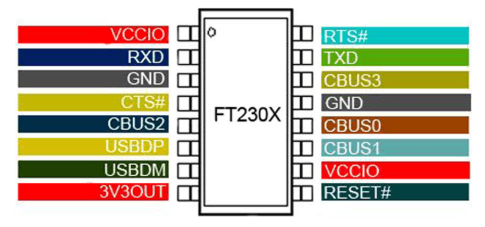

FT230X Pinout και Επισκόπηση υλικού

Το FT230X περιλαμβάνει ακροδέκτες επικοινωνίας USB, όπως USBDP και USBDM, που συνδέονται απευθείας με τις γραμμές δεδομένων USB.Οι ακίδες TXD και RXD χειρίζονται σειριακή μετάδοση και λήψη UART, ενώ τα RTS# και CTS# υποστηρίζουν προαιρετικό έλεγχο ροής υλικού για πιο σταθερή επικοινωνία.

Οι ακίδες που σχετίζονται με την ισχύ περιλαμβάνουν τα VCCIO, 3V3OUT και GND.Το VCCIO επιτρέπει στην τάση διασύνδεσης UART να ταιριάζει με τα εξωτερικά λογικά επίπεδα, ενώ το 3V3OUT παρέχει την εσωτερική ρυθμιζόμενη έξοδο 3,3 V.Το τσιπ περιλαμβάνει επίσης μια καρφίτσα RESET# για έλεγχο επαναφοράς υλικού.

Πρόσθετες ρυθμιζόμενες ακίδες όπως CBUS0, CBUS1, CBUS2 και CBUS3 μπορούν να προγραμματιστούν για λειτουργίες όπως ενδείξεις LED TX/RX, έξοδος ρολογιού ή λειτουργία GPIO.Αυτή η ευελιξία βοηθά στην απλοποίηση του σχεδιασμού του εξωτερικού κυκλώματος βελτιώνοντας παράλληλα τον έλεγχο και την παρακολούθηση της διεπαφής.

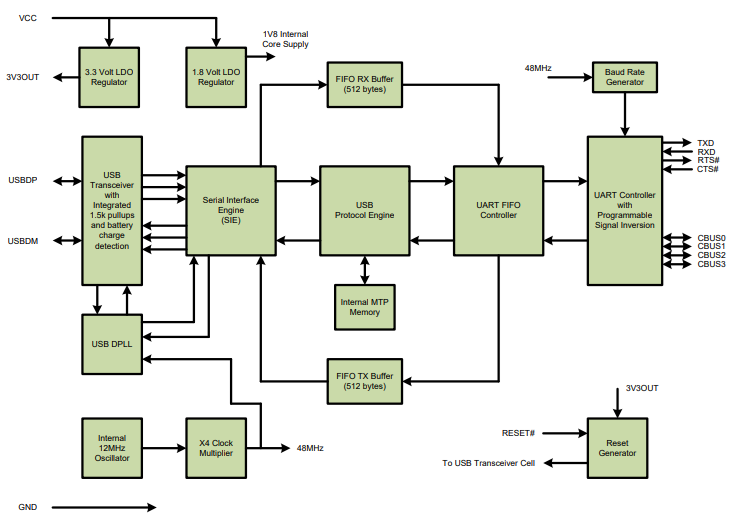

FT230X Εσωτερική λειτουργία

Το FT230X λειτουργεί ως γέφυρα μεταξύ της διεπαφής USB ενός υπολογιστή και ενός σειριακού συστήματος επικοινωνίας UART.Εσωτερικά, το τσιπ μετατρέπει πακέτα δεδομένων USB σε σήματα UART TX/RX που μπορούν να κατανοήσουν οι μικροελεγκτές και το ενσωματωμένο υλικό.

Όταν συνδέονται σε υπολογιστή, τα σήματα USB εισέρχονται μέσω των ακροδεκτών USBDP και USBDM και περνούν στον ενσωματωμένο πομποδέκτη USB και τη μηχανή σειριακής διεπαφής (SIE).Το SIE διαχειρίζεται εργασίες επικοινωνίας USB χαμηλού επιπέδου, συμπεριλαμβανομένης της αποκωδικοποίησης πακέτων, του χρονισμού, του συγχρονισμού και του χειρισμού του πρωτοκόλλου USB.Αυτό επιτρέπει στον εξωτερικό μικροελεγκτή να επικοινωνεί μέσω UART χωρίς απευθείας εφαρμογή υλικολογισμικού USB.

Στη συνέχεια, η μηχανή πρωτοκόλλου USB επεξεργάζεται τα εισερχόμενα δεδομένα USB και τα μεταφέρει στις εσωτερικές προσωρινές μνήμες FIFO.Το FT230X περιέχει ξεχωριστά buffer FIFO μετάδοσης και λήψης 512 byte, τα οποία βοηθούν στην ομαλή ροή δεδομένων και στη μείωση των διακοπών επικοινωνίας κατά τις σειριακές μεταφορές υψηλής ταχύτητας.

Μετά την προσωρινή αποθήκευση, ο ελεγκτής UART FIFO στέλνει τα δεδομένα στον ελεγκτή UART, όπου τα δεδομένα USB μετατρέπονται σε τυπικά σειριακά σήματα UART όπως TXD, RXD, RTS# και CTS#.Ο ελεγκτής UART υποστηρίζει επίσης προγραμματιζόμενη αναστροφή σήματος και ρυθμίσεις επικοινωνίας με δυνατότητα διαμόρφωσης.

Το FT230X περιλαμβάνει έναν εσωτερικό ταλαντωτή και πολλαπλασιαστή ρολογιού που δημιουργούν τα απαιτούμενα ρολόγια λειτουργίας εσωτερικά, εξαλείφοντας την ανάγκη για εξωτερικό κρύσταλλο.Οι ενσωματωμένοι ρυθμιστές τάσης παρέχουν σταθερές εσωτερικές τροφοδοσίες 3,3 V και 1,8 V, ενώ η εσωτερική μνήμη MTP αποθηκεύει πληροφορίες διαμόρφωσης της συσκευής, όπως περιγραφείς USB και ρυθμίσεις CBUS.

Αυτή η ενσωματωμένη αρχιτεκτονική βοηθά στην απλοποίηση του σχεδιασμού του υλικού, στη μείωση των εξωτερικών στοιχείων και στην παροχή σταθερής επικοινωνίας USB σε σειριακή σύνδεση με χαμηλή κατανάλωση ενέργειας.

FT230X Ηλεκτρικές προδιαγραφές

Παράμετρος	Προδιαγραφή
USB Standard	USB 2.0 Full Ταχύτητα
Ρυθμός δεδομένων USB	12 Mbps
Ρυθμός Baud UART	300 baud έως 3 Mbaud
Λειτουργία Τάση	+5V Μονό Προμήθεια
UART I/O Τάση	1,8V έως 5V Συμβατό
Εσωτερική Έξοδοι ρυθμιστή	3,3V και 1,8V
Επίπεδο Λογικής Υποστήριξη	3,3V CMOS / 5V Ανεκτικές εισροές
TX/RX FIFO Μέγεθος buffer	512 Byte το καθένα
Ολοκληρωμένη Μνήμη	MTP 2048 byte Μνήμη
Πηγή ρολογιού	Εσωτερική Ταλαντωτής
Εξωτερικό κρύσταλλο Απαιτείται	Όχι
Ενεργό ρεύμα Κατανάλωση	Τυπικό 8mA
Αναστολή USB Τρέχον	Τυπικό 125µA
Λειτουργία Εύρος Θερμοκρασίας	-40°C έως +85°C
Μορφή δεδομένων UART Υποστήριξη	7 ή 8 bit δεδομένων
Υποστήριξη Stop Bit	1 ή 2 Stop Bit
Υποστήριξη ισοτιμίας	Μονός, Ζυγός, Σημάδι, Διάστημα, Κανένα
Τύποι πακέτων	SSOP 16 ακίδων, QFN 16 ακίδων
Έλεγχος ροής Υποστήριξη	RTS#, CTS#
Πρόγραμμα οδήγησης USB Υποστήριξη	VCP και D2XX Οδηγοί
Λειτουργίες τροφοδοσίας USB	Λειτουργεί με λεωφορείο, Αυτοτροφοδοτούμενος
Καρφίτσες CBUS	Με δυνατότητα διαμόρφωσης Λειτουργίες GPIO
Αναστροφή σήματος	Υποστηρίζεται
ESD/Επαναφορά Χαρακτηριστικά	Ολοκληρωμένη Επαναφορά ενεργοποίησης
Συμμόρφωση	Συμβατό με RoHS

Απόδοση επικοινωνίας FT230X

Το FT230X υποστηρίζει ρυθμούς μεταφοράς δεδομένων UART από 300 baud έως 3 Mbaud, επιτρέποντας τόσο την επικοινωνία ελέγχου χαμηλής ταχύτητας όσο και την ανταλλαγή σειριακών δεδομένων υψηλής ταχύτητας.Ο ενσωματωμένος χειρισμός πρωτοκόλλου USB συμβάλλει στη μείωση των επιβαρύνσεων επεξεργασίας στον εξωτερικό μικροελεγκτή, γεγονός που βελτιώνει την αποτελεσματικότητα της επικοινωνίας και απλοποιεί τη σχεδίαση του συστήματος.

Για τη διατήρηση της ομαλής ροής δεδομένων κατά τη συνεχή μετάδοση, το FT230X περιλαμβάνει ξεχωριστά buffer FIFO μετάδοσης και λήψης 512 byte.Αυτά τα buffer συμβάλλουν στην ελαχιστοποίηση της απώλειας δεδομένων, στη μείωση των κινδύνων υπερχείλισης και στη βελτίωση της σταθερότητας κατά την επικοινωνία υψηλής απόδοσης.Το εσωτερικό σύστημα προσωρινής αποθήκευσης είναι ιδιαίτερα χρήσιμο όταν χειρίζεστε μεταφορές δεδομένων ριπής ή ταχεία σειριακή επικοινωνία μεταξύ του κεντρικού υπολογιστή USB και της συσκευής UART.

Το FT230X παρέχει επίσης χαμηλό λανθάνοντα χρόνο επικοινωνίας και σταθερή απόδοση χρονισμού μέσω του ενσωματωμένου συστήματος παραγωγής ρολογιού.Επειδή το τσιπ χρησιμοποιεί έναν εσωτερικό ταλαντωτή και πολλαπλασιαστή ρολογιού, εξαλείφει την ανάγκη για εξωτερικό κρύσταλλο, διατηρώντας παράλληλα αξιόπιστη ακρίβεια χρονισμού UART.Η υποστήριξη ελέγχου ροής υλικού μέσω των RTS# και CTS# βελτιώνει περαιτέρω τη σταθερότητα της επικοινωνίας αποτρέποντας τις υπερβάσεις buffer κατά τη διάρκεια μεγάλης κίνησης δεδομένων.

Στην πρακτική λειτουργία, το FT230X είναι γνωστό για αξιόπιστη σταθερότητα σύνδεσης USB, χαμηλή κατανάλωση ενέργειας και σταθερή απόδοση προγράμματος οδήγησης σε υποστηριζόμενα λειτουργικά συστήματα.Ο ενσωματωμένος πομποδέκτης USB, οι ρυθμιστές τάσης και ο κινητήρας πρωτοκόλλου συμβάλλουν στη μείωση της πολυπλοκότητας του εξωτερικού σχεδιασμού, διατηρώντας παράλληλα αξιόπιστη απόδοση σειριακής επικοινωνίας σε σχέδια συμπαγούς υλικού.

Εγκατάσταση προγράμματος οδήγησης και εγκατάσταση λογισμικού FT230X

Το FT230X χρησιμοποιεί προγράμματα οδήγησης εικονικής θύρας COM (VCP) και D2XX FTDI για να επιτρέπει στον υπολογιστή να αναγνωρίσει τη συσκευή ως σειριακή θύρα COM.Μετά τη σύνδεση του FT230X μέσω USB, το λειτουργικό σύστημα κανονικά ανιχνεύει το υλικό και φορτώνει αυτόματα το κατάλληλο πρόγραμμα οδήγησης.Μόλις εγκατασταθεί, η συσκευή εμφανίζεται στο σύστημα ως μια τυπική σειριακή διεπαφή επικοινωνίας που μπορεί να χρησιμοποιηθεί με λογισμικό τερματικού, εργαλεία προγραμματισμού και ενσωματωμένες πλατφόρμες ανάπτυξης.

Για συστήματα Windows, οι χρήστες εγκαθιστούν συνήθως το επίσημο πακέτο προγραμμάτων οδήγησης FTDI VCP.Μετά την εγκατάσταση, το FT230X μπορεί να ελεγχθεί μέσω της Διαχείρισης Συσκευών στην ενότητα θύρα COM.Τα συστήματα Linux γενικά περιλαμβάνουν ενσωματωμένη υποστήριξη προγραμμάτων οδήγησης FTDI στον πυρήνα, επομένως η συσκευή συνήθως εντοπίζεται αυτόματα χωρίς πρόσθετα βήματα εγκατάστασης.Το macOS υποστηρίζει επίσης προγράμματα οδήγησης FTDI, αν και οι νεότερες εκδόσεις συστήματος ενδέχεται να απαιτούν ενημερωμένα πακέτα προγραμμάτων οδήγησης ή έγκριση αδειών ασφαλείας κατά την εγκατάσταση.

Η σωστή εγκατάσταση του προγράμματος οδήγησης είναι σημαντική για σταθερή απόδοση επικοινωνίας.Λανθασμένα προγράμματα οδήγησης, κατεστραμμένα καλώδια USB ή προβλήματα τροφοδοσίας μπορούν να εμποδίσουν τον σωστό εντοπισμό του FT230X.Σε ορισμένες περιπτώσεις, οι χρήστες μπορεί να χρειαστεί να επιλέξουν μη αυτόματα το πρόγραμμα οδήγησης ή να επανεκκινήσουν το σύστημα μετά την εγκατάσταση.Αφού ρυθμιστεί σωστά, το FT230X παρέχει σταθερή σειριακή επικοινωνία με χαμηλή καθυστέρηση και αξιόπιστη συνδεσιμότητα USB.

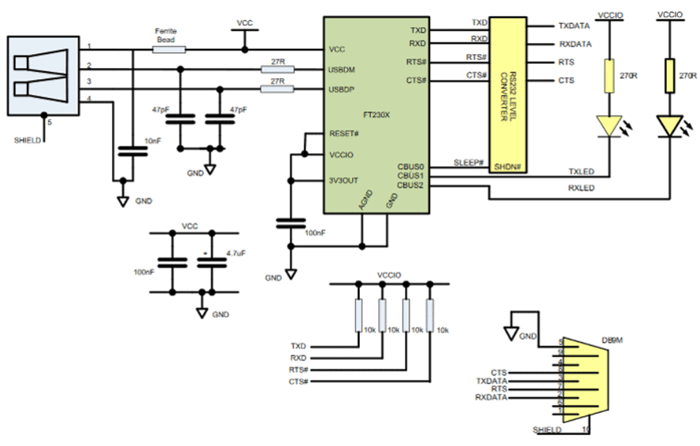

Πώς να χρησιμοποιήσετε το FT230X με μικροελεγκτές

Το FT230X συνδέει τη θύρα USB ενός υπολογιστή στη διασύνδεση UART ενός μικροελεγκτή.Στο κύκλωμα που φαίνεται παραπάνω, το FT230X λαμβάνει σήματα USB μέσω της υποδοχής USB και τα μετατρέπει σε σήματα επικοινωνίας UART όπως TXD, RXD, RTS# και CTS#.Αυτά τα σήματα συνδέονται στη συνέχεια απευθείας στις ακίδες UART του μικροελεγκτή για σειριακή επικοινωνία.

Για να αποκατασταθεί σωστά η επικοινωνία, ο ακροδέκτης FT230X TXD πρέπει να συνδεθεί με τον ακροδέκτη RX του μικροελεγκτή, ενώ ο ακροδέκτης FT230X RXD συνδέεται με τον ακροδέκτη TX του μικροελεγκτή.Και οι δύο συσκευές πρέπει να μοιράζονται την ίδια σύνδεση γείωσης.Ο ακροδέκτης VCCIO χρησιμοποιείται για την αντιστοίχιση του επιπέδου λογικής τάσης UART με τον μικροελεγκτή στόχο, επιτρέποντας συμβατότητα με συστήματα 3,3V και 5V.

Το κύκλωμα περιλαμβάνει επίσης στοιχεία προστασίας και φιλτραρίσματος USB, όπως σφαιρίδια φερρίτη, πυκνωτές και αντιστάσεις για τη βελτίωση της ακεραιότητας του σήματος και τη μείωση του ηλεκτρικού θορύβου.Οι ακίδες CBUS έχουν διαμορφωθεί για να οδηγούν τα LED δραστηριότητας TX και RX, επιτρέποντας στους χρήστες να παρακολουθούν οπτικά τη σειριακή μετάδοση δεδομένων.

Μετά την εγκατάσταση του προγράμματος οδήγησης FTDI στον υπολογιστή, το FT230X εμφανίζεται ως εικονική θύρα COM.Το λογισμικό σειριακών τερματικών ή τα εργαλεία ανάπτυξης μπορούν στη συνέχεια να επικοινωνούν απευθείας με τον συνδεδεμένο μικροελεγκτή μέσω USB.

FT230X έναντι άλλων μετατροπέων USB-to-UART

Μετατροπέας IC	Διασύνδεση Τύπος	Μέγ Ταχύτητα UART	Κλειδί Δύναμη	Κύρια Περιορισμός	Καλύτερο Περίπτωση χρήσης
FT230X	USB στο UART	Πάνω έως 3 Mbaud	Συμπαγές μέγεθος, σταθερά προγράμματα οδήγησης FTDI, χωρίς εξωτερικό κρύσταλλο	Λιγότερες καρφίτσες από μεγαλύτερα τσιπ FTDI	Μικρό Σχέδια από USB σε σειρά
FT232RL	USB στο UART	Πάνω έως 3 Mbaud	Ώριμη, ευρέως χρησιμοποιείται, περισσότερες επιλογές I/O	Μεγαλύτερο και συνήθως υψηλότερο κόστος	Γενικής χρήσης Σειριακούς προσαρμογείς USB
CH340	USB στο UART	Κοινώς έως 2 Mbps	Χαμηλό κόστος και εύκολο στην πηγή	Υποστήριξη προγραμμάτων οδήγησης μπορεί να διαφέρει ανάλογα με το σύστημα	USB προϋπολογισμού σειριακές μονάδες
CP2102	USB στο UART	Πάνω έως 1 Mbps	Καλός οδηγός υποστήριξη και συμπαγής σχεδιασμός	Χαμηλότερο max baud ποσοστό από το FT230X	Μικροελεγκτής πίνακες ανάπτυξης
PL2303	USB στο UART	Κοινώς έως 1 Mbps	Συνηθισμένο σε παλαιότερα Σειριακά καλώδια USB	Κλώνος/πρόγραμμα οδήγησης ζητήματα συμβατότητας	Βασική κληρονομιά σειριακούς προσαρμογείς
MCP2221A	USB σε UART/I2C	Πάνω έως 460,8 kbps UART	Προσθέτει USB-to-I2C υποστήριξη	Πιο αργό UART απόδοση	Απλό Σχέδια γέφυρας USB-I2C/UART

Πραγματικές εφαρμογές του FT230X

Ενσωματωμένο σύστημα εντοπισμού σφαλμάτων

Το FT230X χρησιμοποιείται ευρέως για εντοπισμό σφαλμάτων UART σε ενσωματωμένα συστήματα.Οι μηχανικοί συνδέουν το FT230X με μικροελεγκτές για να παρακολουθούν τη σειριακή έξοδο, να προβάλλουν διαγνωστικά μηνύματα και να ελέγχουν τη συμπεριφορά του υλικολογισμικού κατά την ανάπτυξη.Η σταθερή του σύνδεση USB και η αξιόπιστη επικοινωνία με τη θύρα COM κάνουν τον εντοπισμό σφαλμάτων ευκολότερο και πιο συνεπή.

Μεταφόρτωση υλικολογισμικού

Το FT230X είναι συνήθως ενσωματωμένο σε υλικό που απαιτεί προγραμματισμό υλικολογισμικού μέσω επικοινωνίας UART.Επιτρέπει στους υπολογιστές να μεταφέρουν δεδομένα υλικολογισμικού απευθείας σε μικροελεγκτές χρησιμοποιώντας USB, απλοποιώντας τις ενημερώσεις λογισμικού και μειώνοντας την ανάγκη για αποκλειστικές σειριακές θύρες σε σύγχρονους υπολογιστές.

Διεπαφές Βιομηχανικού Ελέγχου

Τα βιομηχανικά συστήματα χρησιμοποιούν συχνά την επικοινωνία UART για τον έλεγχο, την παρακολούθηση και τη διαμόρφωση μηχανών.Το FT230X παρέχει μια σταθερή διεπαφή USB-to-serial που επιτρέπει στους υπολογιστές συντήρησης και στα συστήματα ελέγχου να επικοινωνούν με βιομηχανικούς ελεγκτές μέσω μιας τυπικής σύνδεσης USB.

Επικοινωνία συσκευών IoT

Πολλές πλατφόρμες ανάπτυξης IoT χρησιμοποιούν το FT230X για σειριακή επικοινωνία κατά τη ρύθμιση της συσκευής, τη δοκιμή και την παρακολούθηση δεδομένων.Επιτρέπει στους προγραμματιστές να ανταλλάσσουν δεδομένα αισθητήρων, εντολές διαμόρφωσης και πληροφορίες εντοπισμού σφαλμάτων μεταξύ του υλικού IoT και ενός υπολογιστή.

Μονάδες προσαρμογέα USB-to-Serial

Το FT230X χρησιμοποιείται συνήθως μέσα σε μονάδες σειριακού μετατροπέα USB-to-TTL.Αυτοί οι προσαρμογείς παρέχουν έναν εύκολο τρόπο σύνδεσης υλικού που βασίζεται σε UART σε υπολογιστές μέσω USB για λόγους επικοινωνίας, διαμόρφωσης και δοκιμών.

Διεπαφές FPGA και Πίνακα Ανάπτυξης

Οι πίνακες ανάπτυξης και τα συστήματα FPGA συχνά περιλαμβάνουν τσιπ FT230X για την παροχή άμεσης σειριακής επικοινωνίας USB.Αυτό βοηθά τους χρήστες να έχουν πρόσβαση σε φορτωτές εκκίνησης, σειριακές κονσόλες και διεπαφές διαμόρφωσης χωρίς να απαιτείται εξωτερικό σειριακό υλικό.

Συστήματα καταγραφής σειριακών δεδομένων

Το FT230X μπορεί να χρησιμοποιηθεί σε συστήματα που συλλέγουν και μεταφέρουν συνεχώς σειριακά δεδομένα σε έναν υπολογιστή.Οι εσωτερικοί του FIFO buffer βοηθούν στη διατήρηση σταθερής επικοινωνίας κατά τη συνεχή μετάδοση δεδομένων και μειώνουν τον κίνδυνο απώλειας δεδομένων.

Εργαστηριακός και Εξοπλισμός Δοκιμών

Τα όργανα δοκιμής και οι εργαστηριακές συσκευές χρησιμοποιούν μερικές φορές το FT230X ως διεπαφή επικοινωνίας USB για την παρακολούθηση του συστήματος, τη βαθμονόμηση και τη διαμόρφωση παραμέτρων.Το τσιπ απλοποιεί τη συνδεσιμότητα του υπολογιστή ενώ διατηρεί αξιόπιστη απόδοση σειριακής επικοινωνίας.

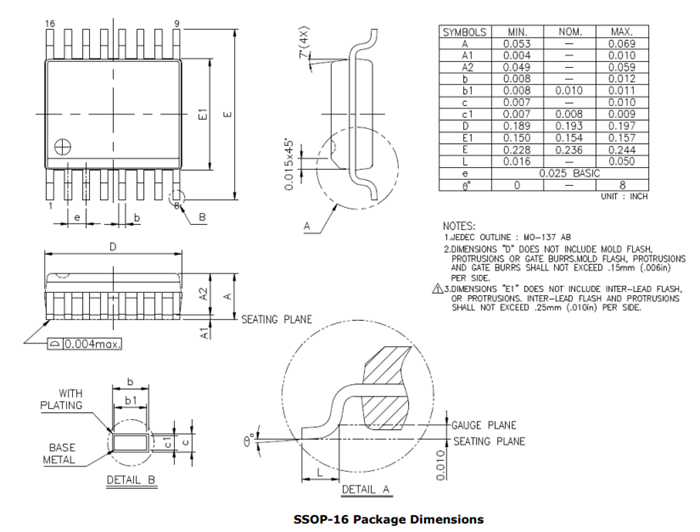

Μηχανικές Διαστάσεις FT230X

Συμπέρασμα

Το FT230X είναι ένα πρακτικό IC διασύνδεσης USB-to-UART για σχέδια που χρειάζονται σταθερή σειριακή επικοινωνία, συμπαγές υλικό και απλή συνδεσιμότητα USB.Ο ενσωματωμένος κινητήρας USB, ο εσωτερικός ταλαντωτής, οι ρυθμιστές τάσης, οι ρυθμιζόμενες ακίδες CBUS, οι buffer FIFO και η υποστήριξη του προγράμματος οδήγησης συμβάλλουν στη μείωση των εξωτερικών εξαρτημάτων ενώ βελτιώνουν την αξιοπιστία του σχεδιασμού.Συνολικά, το FT230X είναι μια ισχυρή επιλογή όταν χρειάζεστε μια μικρή, χαμηλής κατανάλωσης και αξιόπιστη σειριακή διεπαφή USB.Είναι ιδιαίτερα χρήσιμο όταν τα σταθερά προγράμματα οδήγησης, η ευέλικτη υποστήριξη λογικής τάσης και η καθαρή επικοινωνία UART έχουν μεγαλύτερη σημασία από την απλή επιλογή του φθηνότερου μετατροπέα.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί το FT230X δεν απαιτεί εξωτερικό ταλαντωτή κρυστάλλου;

Το FT230X περιλαμβάνει ένα εσωτερικό κύκλωμα ταλαντωτή και πολλαπλασιαστή ρολογιού που παράγει εσωτερικά τα απαιτούμενα ρολόγια λειτουργίας.Αυτό μειώνει τα εξωτερικά εξαρτήματα, μειώνει το μέγεθος PCB, απλοποιεί τον σχεδιασμό του κυκλώματος και βελτιώνει τη συνολική ενοποίηση του συστήματος.

2. Πώς τα buffer FT230X FIFO βελτιώνουν την αξιοπιστία της σειριακής επικοινωνίας;

Το FT230X περιέχει ξεχωριστά buffer FIFO μετάδοσης και λήψης 512 byte που βοηθούν στην ομαλή ροή δεδομένων κατά την επικοινωνία υψηλής ταχύτητας.Αυτά τα buffer μειώνουν τους κινδύνους υπερχείλισης, ελαχιστοποιούν την απώλεια δεδομένων και βελτιώνουν τη σταθερότητα κατά τη μεταφορά δεδομένων ριπής.

3. Ποιο είναι το πλεονέκτημα του FT230X που υποστηρίζει προγράμματα οδήγησης VCP και D2XX;

Τα προγράμματα οδήγησης VCP επιτρέπουν στο FT230X να εμφανίζεται ως τυπική θύρα COM, κάνοντας την ενσωμάτωση απλή με λογισμικό τερματικού και ενσωματωμένα εργαλεία.Τα προγράμματα οδήγησης D2XX παρέχουν άμεση πρόσβαση USB για προηγμένες εφαρμογές που απαιτούν έλεγχο επικοινωνίας χαμηλότερου επιπέδου.

4. Γιατί είναι σημαντικό το VCCIO κατά τη σύνδεση του FT230X σε μικροελεγκτές;

Ο ακροδέκτης VCCIO επιτρέπει στη λογική τάση UART να ταιριάζει με την τάση του συστήματος στόχου.Αυτό βοηθά το FT230X να επικοινωνεί με ασφάλεια και με τους μικροελεγκτές 3,3V και 5V χωρίς να προκαλεί προβλήματα συμβατότητας σε επίπεδο λογικής.

5. Πώς το FT230X μειώνει την πολυπλοκότητα του υλικολογισμικού του μικροελεγκτή;

Το FT230X χειρίζεται το πλήρες πρωτόκολλο USB εσωτερικά μέσω του ενσωματωμένου πομποδέκτη USB και του Serial Interface Engine (SIE).Αυτό εξαλείφει την ανάγκη για τον μικροελεγκτή να υλοποιεί σύνθετες στοίβες υλικολογισμικού USB.

6. Ποια προβλήματα επικοινωνίας μπορεί να προκύψουν εάν δεν χρησιμοποιούνται έλεγχος ροής RTS# και CTS#;

Χωρίς έλεγχο ροής υλικού, η επικοινωνία υψηλής ταχύτητας μπορεί να παρουσιάσει υπερβάσεις buffer ή απόρριψη δεδομένων όταν η συσκευή λήψης δεν μπορεί να επεξεργαστεί τα εισερχόμενα δεδομένα αρκετά γρήγορα.Τα RTS# και CTS# βοηθούν στη ρύθμιση της ροής δεδομένων για τη βελτίωση της σταθερότητας.

7. Γιατί προτιμάται συνήθως το FT230X έναντι των χαμηλού κόστους μετατροπείς USB σε UART;

Το FT230X είναι γνωστό για σταθερή υποστήριξη προγραμμάτων οδήγησης FTDI, αξιόπιστη ανίχνευση USB, επικοινωνία χαμηλής καθυστέρησης και σταθερή συμβατότητα λειτουργικού συστήματος.Αυτά τα χαρακτηριστικά συμβάλλουν στη μείωση των προβλημάτων επικοινωνίας και οδηγού.

8. Πώς οι ακίδες CBUS βελτιώνουν την ευελιξία του υλικού;

Οι ακίδες CBUS μπορούν να διαμορφωθούν για πολλαπλές λειτουργίες, όπως ενδείξεις LED TX/RX, λειτουργία GPIO, έξοδο ρολογιού ή σήματα ύπνου.Αυτό επιτρέπει στους σχεδιαστές να προσθέτουν χρήσιμες λειτουργίες ελέγχου και παρακολούθησης χωρίς επιπλέον εξαρτήματα.

9. Ποιοι παράγοντες μπορούν να εμποδίσουν τον εντοπισμό του FT230X από έναν υπολογιστή;

Οι συνήθεις αιτίες περιλαμβάνουν λανθασμένα προγράμματα οδήγησης, κατεστραμμένα καλώδια USB, ανεπαρκή σταθερότητα τροφοδοσίας, προβλήματα διάταξης PCB ή προβλήματα ακεραιότητας σήματος USB.Η ακατάλληλη γείωση και οι πυκνωτές αποσύνδεσης που λείπουν μπορούν επίσης να επηρεάσουν την αξιοπιστία ανίχνευσης.
