Επιλογή του καλύτερου διακόπτη κυκλώματος για το ηλεκτρικό σας σύστημα

Ο διακόπτης κυκλώματος είναι μια συσκευή ασφαλείας που σταματά αυτόματα το ηλεκτρικό ρεύμα όταν ένα κύκλωμα υπερφορτωθεί ή συμβεί βραχυκύκλωμα.Αντί να αφήνει τα καλώδια, τις συσκευές ή τον εξοπλισμό να υπερθερμανθούν, ο διακόπτης διακόπτεται και διακόπτει το ρεύμα πριν το πρόβλημα γίνει πιο επικίνδυνο.Η επιλογή του σωστού διακόπτη κυκλώματος δεν αφορά μόνο την επιλογή μιας γνωστής μάρκας ή την αντιστοίχιση της βαθμολογίας ενισχυτή.Αυτό το άρθρο εξετάζει τους κύριους παράγοντες που πρέπει να λάβετε υπόψη, εξετάζει τις αξιόπιστες μάρκες διακοπτών κυκλώματος, εξηγεί ποιοι διακόπτες ταιριάζουν σε διαφορετικές εφαρμογές και επισημαίνει τα κοινά λάθη αγοράς που πρέπει να αποφύγετε.

Κατάλογος

Σημαντικοί παράγοντες κατά την επιλογή ενός διακόπτη κυκλώματος

Η επιλογή του σωστού διακόπτη κυκλώματος είναι σημαντική τόσο για την ασφάλεια όσο και για τη μακροπρόθεσμη ηλεκτρική αξιοπιστία.Ένας διακόπτης δεν επιλέγεται απλώς ταιριάζοντας τον αριθμό ενισχυτή.Η σωστή επιλογή εξαρτάται από το ηλεκτρικό φορτίο, το μέγεθος του καλωδίου, τη συμβατότητα του πίνακα, το επίπεδο ρεύματος σφάλματος, το περιβάλλον λειτουργίας και τον τύπο του εξοπλισμού που είναι συνδεδεμένος στο κύκλωμα.

Μέγεθος διακόπτη και βαθμολογία ενισχυτή

Η βαθμολογία ενισχυτή του διακόπτη καθορίζει πόσο ρεύμα μπορεί να μεταφέρει με ασφάλεια το κύκλωμα πριν ενεργοποιηθεί η προστασία.Τα κοινά οικιακά κυκλώματα χρησιμοποιούν διακόπτες 15A ή 20A, ενώ μεγαλύτερα φορτία όπως ηλεκτρικές σόμπες, συστήματα HVAC, θερμοσίφωνες και φορτιστές EV ενδέχεται να απαιτούν 30A έως 60A ή υψηλότερα.Το μέγεθος του διακόπτη πρέπει πάντα να ταιριάζει τόσο με την χωρητικότητα του καλωδίου όσο και με την πραγματική ζήτηση φορτίου.Οι διακόπτες μικρού μεγέθους μπορεί να σκοντάψουν επανειλημμένα κατά τη διάρκεια της κανονικής λειτουργίας, ενώ οι μεγάλοι διακόπτες μπορεί να μην προστατεύσουν την καλωδίωση σε συνθήκες υπερφόρτωσης.Σε πρακτικές εφαρμογές, τα συνεχή φορτία που λειτουργούν για αρκετές ώρες απαιτούν συχνά πρόσθετο περιθώριο σχεδιασμού για τη μείωση της συσσώρευσης θερμότητας και τη βελτίωση της μακροπρόθεσμης σταθερότητας.

Σπαστήρας Μέγεθος	Τυπικό Τάση	Κοινή Μέγεθος σύρματος χαλκού*	Κοινή Τύπος πόλων	Συνιστάται Συνεχές Φορτίο**
15Α	120V	14 AWG	Μονοπολικός	12Α
20Α	120V	12 AWG	Μονοπολικός	16Α
30Α	240V	10 AWG	Διπολικό	24Α
40Α	240V	8 AWG	Διπολικό	32Α
50Α	240V	6 AWG	Διπολικό	40Α
60Α	240V	4–6 AWG	Διπολικό	48Α
70Α	240V	4 AWG	Διπολικό	56Α
100Α	240V	3 AWG έως 1 AWG	Διπολικό/Κύριο διακόπτης	80Α
125A–200A	240V	Υπολογισμένος τροφοδότης/υπηρεσία	Κύριος διακόπτης	Εξαρτάται από το σύστημα

Σημείωση:

* Το μέγεθος του σύρματος εξαρτάται από τον αγωγό χαλκού έναντι του αλουμινίου, τον τύπο μόνωσης, τη βαθμολογία θερμοκρασίας, το γέμισμα του αγωγού, τη θερμοκρασία περιβάλλοντος και τις απαιτήσεις τοπικού ηλεκτρικού κώδικα.

** Τα συνεχή φορτία συνήθως περιορίζονται στο 80% της βαθμολογίας του διακόπτη για λειτουργία μεγάλης διάρκειας.

Συμβατότητα πάνελ

Οι διακόπτες κυκλώματος δεν είναι καθολικά εναλλάξιμοι σε όλους τους ηλεκτρικούς πίνακες.Ακόμη και διακόπτες με ίδιες ονομασίες ενισχυτή μπορεί να χρησιμοποιούν διαφορετικά σχέδια ράβδων, μηχανισμούς ασφάλισης, διαστάσεις και εσωτερικές δομές επαφής.Η εγκατάσταση λανθασμένου τύπου διακόπτη μπορεί να δημιουργήσει χαλαρή ηλεκτρική επαφή, υπερβολική θέρμανση, κακή απόδοση ταξιδιού ή παραβιάσεις του ηλεκτρικού κώδικα.Αυτό είναι ιδιαίτερα σημαντικό κατά την αναβάθμιση παλαιότερων πάνελ ή την αντικατάσταση μοντέλων διακοπτών που έχουν διακοπεί.Πολλοί κατασκευαστές όπως η Schneider Electric, η Siemens, η Eaton, η ABB και η Square D σχεδιάζουν τους διακόπτες ειδικά για τα δικά τους συστήματα πάνελ για τη διατήρηση της σωστής μηχανικής εφαρμογής και της ηλεκτρικής απόδοσης.

Επεξήγηση της χωρητικότητας διακοπής

Η χωρητικότητα διακοπής αναφέρεται στο μέγιστο ρεύμα βραχυκυκλώματος που ένας διακόπτης μπορεί να σταματήσει με ασφάλεια χωρίς να αποτύχει.Αυτή η βαθμολογία εκφράζεται συνήθως σε κιλοαμπέρ (kA).Σε οικιακά συστήματα, το διαθέσιμο ρεύμα σφάλματος είναι συνήθως χαμηλότερο, αλλά τα εμπορικά και βιομηχανικά συστήματα ισχύος μπορεί να παρουσιάσουν εξαιρετικά υψηλά ρεύματα σφάλματος λόγω μετασχηματιστών, γεννητριών ή μεγάλων δικτύων διανομής ισχύος.Εάν ο βαθμός διακοπής του διακόπτη είναι πολύ χαμηλός, ενδέχεται να μην αποκαταστήσει με ασφάλεια σοβαρές βλάβες, αυξάνοντας τον κίνδυνο καταστροφής εξοπλισμού ή ηλεκτρικών πυρκαγιών.Συχνά απαιτούνται διακόπτες μεγαλύτερης χωρητικότητας διακοπής σε βιομηχανικούς πίνακες, συστήματα ελέγχου κινητήρα, εξοπλισμό κατασκευής και μεγάλα εμπορικά κτίρια όπου τα επίπεδα ενέργειας σφάλματος είναι σημαντικά μεγαλύτερα.

Διακόπτοντας χωρητικότητα	Τυπικό Τύπος συστήματος	Λάθος Τρέχον Περιβάλλον	Τυπικό Τύπος διακόπτη
5 kA	Μικρό οικιστικά κυκλώματα	Χαμηλό σφάλμα τρέχουσα	Μινιατούρα διακόπτης κυκλώματος (MCB)
10 kA	Τυπικό οικιστικά πάνελ	Μέτρια επίπεδα οικιακών σφαλμάτων	Κατοικία MCB
14kA–22kA	Μεγάλο οικιακά και ελαφριά εμπορικά συστήματα	Υψηλότερο διαθέσιμο ρεύμα σφάλματος	Βαρέως τύπου οικιακός/εμπορικός διακόπτης
25kA–35kA	Εμπορική κτίρια	Εμπορική συστήματα διανομής	Χυτευμένη θήκη διακόπτης κυκλώματος (MCCB)
42kA–65kA	Βιομηχανική εγκαταστάσεις	Υψηλή βιομηχανική ρεύμα σφάλματος	Βιομηχανικό MCCB
85kA–100kA+	Βαριά βιομηχανική και συστήματα κοινής ωφέλειας	Εξαιρετικά ψηλά ενέργεια σφάλματος	Κύκλωμα αέρα διακόπτης (ACB) ή βιομηχανικός διακόπτης ισχύος

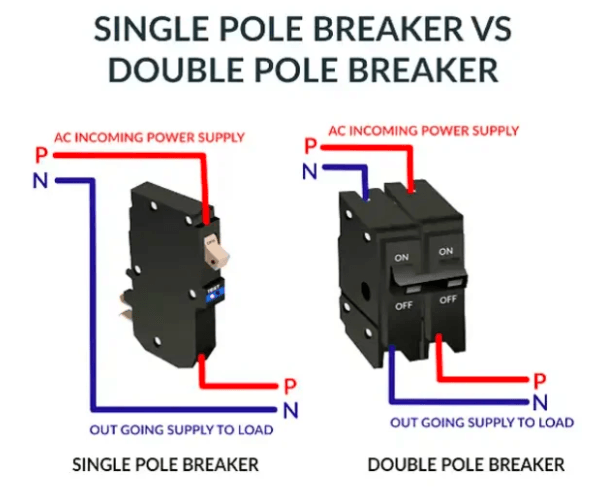

Single-Pole vs Double-Pole Breakers

Οι μονοπολικοί και διπολικοί διακόπτες είναι δύο από τους πιο συνηθισμένους διακόπτες κυκλώματος που χρησιμοποιούνται σε οικιακούς και ελαφρούς επαγγελματικούς ηλεκτρικούς πίνακες.Συχνά συγκρίνονται επειδή και τα δύο προστατεύουν τα κυκλώματα από υπερφορτίσεις και βραχυκυκλώματα, αλλά είναι σχεδιασμένα για διαφορετικά επίπεδα τάσης και απαιτήσεις φορτίου.

Χαρακτηριστικό	Μονοπολικός Σπαστήρας	Διπολικό Σπαστήρας
Τυπική τάση	120V	240V
Αριθμός Hot Σύρματα	1 ζεστό σύρμα	2 θερμά καλώδια
Common Amp Βαθμολογίες	15A–20A	20A–60A+
Τυπικό Εφαρμογές	Φωτισμός, πρίζες, τηλεοράσεις, ανεμιστήρες, μικροσυσκευές	Αέρας κλιματιστικά, στεγνωτήρια, φούρνοι, θερμοσίφωνες, συγκολλητές, φορτιστές EV
Χώρος που χρησιμοποιείται σε Πίνακας	Καταλαμβάνει 1 υποδοχή	καταλαμβάνει 2 συνδεδεμένες υποδοχές
Παράδοση ρεύματος	Χαμηλότερη ισχύς κυκλώματα	Υψηλότερη ισχύς κυκλώματα
Λειτουργία ταξιδιού	Ταξίδια ένα γραμμή κυκλώματος	Ταξίδια και τα δύο ζεστά γραμμές μαζί
Σύρμα Διαμόρφωση	Ένα ζεστό, ένα ουδέτερο	Δύο ζεστά καλώδια, μερικές φορές ουδέτερο
Εγκατάσταση Πολυπλοκότητα	Πιο απλό οικιστικά κυκλώματα	Βαρύτερου τύπου καλωδιώσεις και μεγαλύτερα φορτία
Ζήτηση Ενέργειας	Χαμηλή έως μέτρια	Μέτρια προς υψηλή
Κοινή Οικιστική χρήση	Υπνοδωμάτια, σαλόνι δωμάτια, κυκλώματα φωτισμού	Κουζίνα συσκευές, συστήματα HVAC, εξοπλισμός γκαράζ
Προστασία σφαλμάτων Πεδίο εφαρμογής	Προστατεύει έναν ενεργοποιημένος αγωγός	Προστατεύει και τα δύο ενεργοποιημένους αγωγούς ταυτόχρονα

Προτεινόμενες μάρκες διακόπτη κυκλώματος

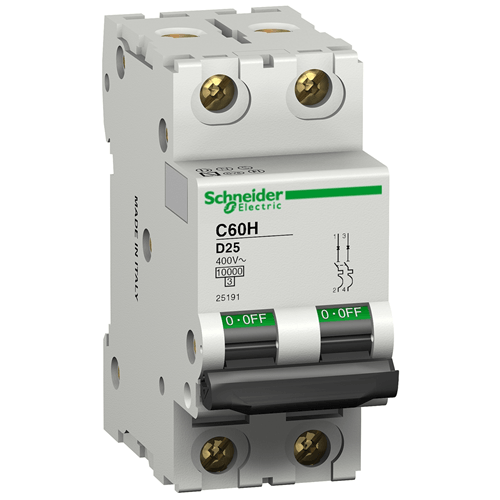

Schneider Electric

Η Schneider Electric προσφέρει ένα ευρύ φάσμα διακοπτών κυκλώματος για οικιακά, εμπορικά και βιομηχανικά ηλεκτρικά συστήματα.Η εταιρεία είναι ιδιαίτερα γνωστή για τις οικογένειες προϊόντων Square D QO και Homeline που χρησιμοποιούνται σε οικιακά κέντρα φόρτωσης.Οι διακόπτες QO επιλέγονται συνήθως για premium οικιακές εγκαταστάσεις λόγω της ισχυρής ανθεκτικότητάς τους και του ορατού σχεδιασμού ενδείξεων διαδρομής, ενώ οι διακόπτες Homeline είναι δημοφιλείς για τυπικά οικιακά συστήματα επειδή είναι οικονομικά αποδοτικοί και ευρέως διαθέσιμοι.Για μεγαλύτερες εμπορικές και βιομηχανικές εφαρμογές, η Schneider παρέχει επίσης διακόπτες κυκλώματος με καλούπι PowerPact σχεδιασμένους για υψηλότερη χωρητικότητα ρεύματος και ισχυρότερη απόδοση προστασίας από σφάλματα.

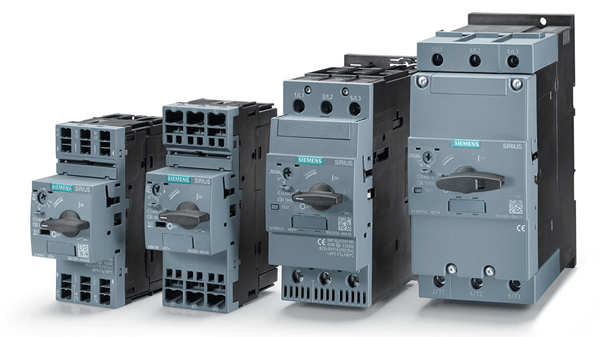

Siemens

Η Siemens κατασκευάζει διακόπτες κυκλώματος για οικιακούς ηλεκτρικούς πίνακες, εμπορικά συστήματα διανομής και βιομηχανικές υποδομές ισχύος.Οι κοινές σειρές προϊόντων οικιακής χρήσης περιλαμβάνουν διακόπτες QP και QT Siemens, οι οποίοι εγκαθίστανται συχνά σε κέντρα φόρτωσης της Siemens.Η εταιρεία προσφέρει επίσης διακόπτες AFCI και GFCI σχεδιασμένους για σύγχρονες απαιτήσεις ηλεκτρικής ασφάλειας.Για μεγαλύτερα ηλεκτρικά συστήματα, οι αυτόματοι διακόπτες κυκλώματος Siemens Sentron χρησιμοποιούνται ευρέως λόγω των υψηλών χαρακτηριστικών διακοπής, της σταθερής λειτουργίας και της αξιόπιστης απόδοσης εκκαθάρισης σφαλμάτων υπό απαιτητικές συνθήκες φορτίου.

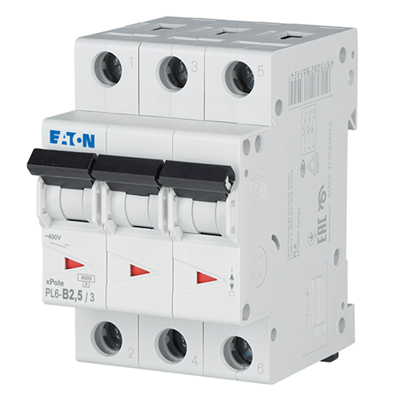

Eaton

Η Eaton παράγει διακόπτες κυκλώματος για οικιακές, εμπορικές, βιομηχανικές εφαρμογές και εφαρμογές διαχείρισης ενέργειας.Στις δημοφιλείς οικογένειες οικιακών προϊόντων περιλαμβάνονται οι διακόπτες Eaton BR και Eaton CH.Οι διακόπτες BR χρησιμοποιούνται συνήθως σε πάνελ κατοικιών λόγω της οικονομικής τους προσιτότητας και της ευρείας συμβατότητάς τους, ενώ οι διακόπτες CH είναι γνωστοί για την ισχυρότερη εσωτερική κατασκευή και την υποστήριξη χάλκινων ζυγών υψηλής ποιότητας.Η Eaton κατασκευάζει επίσης διακόπτες κυκλώματος χυτευμένης θήκης Series G για εμπορικά κτίρια, συστήματα κατασκευής και βιομηχανικό εξοπλισμό διανομής ισχύος που απαιτούν υψηλότερη ικανότητα προστασίας από σφάλματα και αξιοπιστία συνεχούς φορτίου.

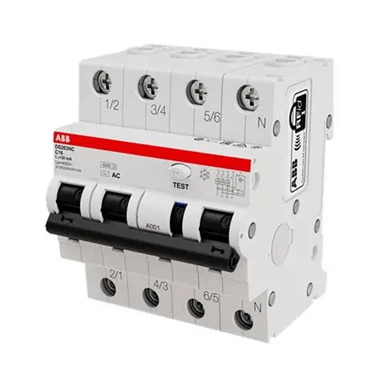

ΑΒΒ

Η ABB αναπτύσσει διακόπτες κυκλώματος για βιομηχανικούς αυτοματισμούς, συστήματα ανανεώσιμων πηγών ενέργειας, εμπορικές εγκαταστάσεις και μεγάλα δίκτυα διανομής ηλεκτρικής ενέργειας.Η σειρά μικροσκοπικών αυτόματων κυκλωμάτων ABB S200 χρησιμοποιείται συνήθως σε οικιακές και εμπορικές εγκαταστάσεις, ενώ οι διακόπτες κυκλώματος τύπου Tmax εφαρμόζονται ευρέως σε βιομηχανικά συστήματα ισχύος που απαιτούν υψηλότερο χειρισμό ρεύματος και προηγμένο συντονισμό προστασίας.Οι διακόπτες κυκλώματος αέρα ABB Emax εγκαθίστανται επίσης συχνά σε βιομηχανικούς εξοπλισμούς διανομής και μεγάλες εγκαταστάσεις όπου η υψηλή χωρητικότητα διακοπών και η αξιόπιστη μακροχρόνια λειτουργία είναι κρίσιμες.

Τετράγωνο Δ

Η Square D είναι μια από τις πιο αναγνωρισμένες μάρκες διακοπτών κυκλώματος για οικιακά και ελαφρά επαγγελματικά ηλεκτρικά συστήματα.Οι σειρές διακοπτών QO και Homeline χρησιμοποιούνται ευρέως στα σπίτια λόγω της αξιόπιστης συμβατότητας των πάνελ, της εύκολης εγκατάστασης και της ισχυρής αξιοπιστίας τους στο πεδίο.Οι διακόπτες QO επιλέγονται συνήθως για οικιακά συστήματα υψηλότερης ποιότητας λόγω της ανθεκτικής σχεδίασής τους και της γρήγορης οπτικής ένδειξης ταξιδιού, ενώ οι διακόπτες Homeline είναι δημοφιλείς για τυπικές οικιακές εγκαταστάσεις που επικεντρώνονται στην οικονομική προσιτότητα και την προσβασιμότητα.Το Square D προσφέρει επίσης διακόπτες κυκλώματος με καλούπια PowerPact για εμπορικούς πίνακες διανομής και μεγαλύτερα ηλεκτρικά συστήματα που απαιτούν προστασία βαρύτερου φορτίου.

Καλύτεροι διακόπτες κυκλώματος για διαφορετικές εφαρμογές

Η επιλογή του σωστού διακόπτη για την εφαρμογή συμβάλλει στη βελτίωση της ηλεκτρικής ασφάλειας, της σταθερότητας του συστήματος, της προστασίας του εξοπλισμού και της μακροπρόθεσμης αξιοπιστίας.

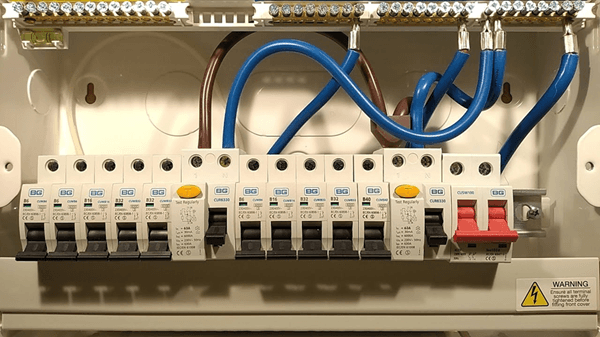

Κατοικίες

Τα οικιακά συστήματα απαιτούν συνήθως διακόπτες σχεδιασμένους για τυπικά κυκλώματα διακλάδωσης 120 V και 240 V που τροφοδοτούν φωτισμό, πρίζες, συσκευές κουζίνας, συστήματα HVAC και θερμοσίφωνες.Η προστασία της ασφάλειας είναι ιδιαίτερα σημαντική στα σπίτια, επομένως η προστασία AFCI και GFCI απαιτείται συνήθως σε πολλά κυκλώματα για τη μείωση των κινδύνων ηλεκτροπληξίας και ηλεκτροπληξίας.Οι ιδιοκτήτες σπιτιού συχνά δίνουν προτεραιότητα στην εύκολη εγκατάσταση, τη συμβατότητα με τα υπάρχοντα κέντρα φόρτωσης και τη σταθερή μακροχρόνια λειτουργία για καθημερινή οικιακή χρήση.

Εμπορικά Κτίρια

Τα εμπορικά κτίρια λειτουργούν συχνά μεγαλύτερα ηλεκτρικά συστήματα με πολλαπλά κυκλώματα υψηλού φορτίου που λειτουργούν ταυτόχρονα.Τα γραφεία, τα νοσοκομεία, τα εστιατόρια, τα σχολεία και οι χώροι λιανικής συνήθως απαιτούν διακόπτες με υψηλότερες βαθμολογίες διακοπών, ισχυρότερη προστασία υπερφόρτωσης και καλύτερο συντονισμό μεταξύ πολλών πινάκων διανομής.Τα εμπορικά συστήματα χρειάζονται επίσης αξιόπιστη προστασία για συστήματα HVAC, ανελκυστήρες, εξοπλισμό κουζίνας, δίκτυα φωτισμού και δωμάτια διακομιστών που λειτουργούν συνεχώς καθ' όλη τη διάρκεια της ημέρας.

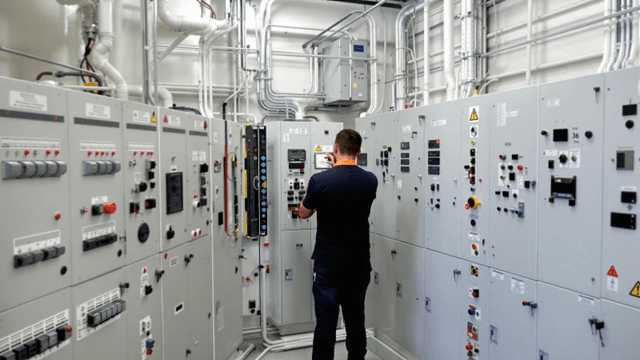

Βιομηχανικός Εξοπλισμός

Οι βιομηχανικές εφαρμογές ασκούν πολύ μεγαλύτερη πίεση στους διακόπτες κυκλώματος λόγω του ρεύματος εκκίνησης του κινητήρα, της συνεχούς λειτουργίας, των κραδασμών, της θερμότητας και του υψηλότερου διαθέσιμου ρεύματος σφάλματος.Τα συστήματα παραγωγής, οι συμπιεστές, οι μεταφορείς, οι συγκολλητές και ο εξοπλισμός αυτοματισμού απαιτούν συχνά διακόπτες με ισχυρότερη θερμική απόδοση, υψηλή χωρητικότητα διακοπής και πιο ακριβή συντονισμό σφαλμάτων.Σε αυτά τα περιβάλλοντα, η αξιοπιστία του διακόπτη είναι κρίσιμη, επειδή η ηλεκτρική βλάβη μπορεί να οδηγήσει σε ζημιά στον εξοπλισμό, χρόνο διακοπής παραγωγής και δαπανηρές διακοπές συντήρησης.

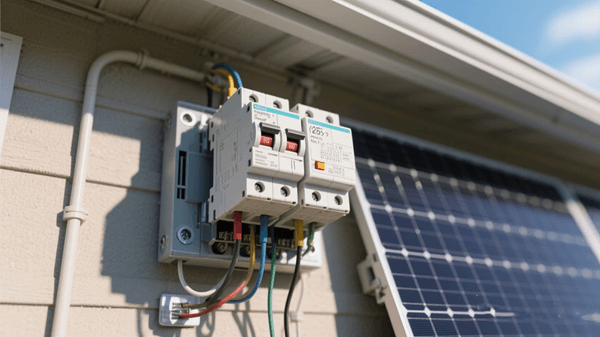

Ηλιακά Συστήματα και Γεννήτριες

Τα συστήματα ηλιακής ενέργειας και οι γεννήτριες απαιτούν διακόπτες ικανούς να χειρίζονται μεταβαλλόμενες συνθήκες ισχύος, συνεχή έκθεση σε εξωτερικούς χώρους και διαφορετικά χαρακτηριστικά ροής ρεύματος.Οι ηλιακές εγκαταστάσεις ενδέχεται να απαιτούν διακόπτες βαθμολόγησης DC για πάνελ, κουτιά συνδυασμού, μπαταρίες, ελεγκτές φόρτισης και μετατροπείς.Τα συστήματα γεννήτριας χρειάζονται επίσης κατάλληλη προστασία απομόνωσης και μεταφοράς για τον ασφαλή διαχωρισμό της εφεδρικής ισχύος από το δίκτυο κοινής ωφέλειας.Η συμβατότητα τάσης, η αντίσταση στις καιρικές συνθήκες, η βαθμολογία διακοπών και η θερμική σταθερότητα είναι ιδιαίτερα σημαντικά σε αυτές τις εφαρμογές.

Φορτιστές EV

Οι φορτιστές ηλεκτρικών οχημάτων δημιουργούν συνεχή ζήτηση υψηλού ρεύματος, καθιστώντας τη σωστή επιλογή διακόπτη σημαντική τόσο για την ασφάλεια όσο και για την αξιοπιστία φόρτισης.Πολλοί φορτιστές EV Επιπέδου 2 χρησιμοποιούν αποκλειστικά κυκλώματα διπλού πόλου 240 V που λειτουργούν για αρκετές ώρες συνεχώς.Λόγω αυτής της συμπεριφοράς φορτίου μεγάλης διάρκειας, οι διακόπτες πρέπει να έχουν το κατάλληλο μέγεθος για να μειώνουν την υπερθέρμανση, την ενόχληση και τη μακροχρόνια θερμική καταπόνηση.Οι σύγχρονες εγκαταστάσεις EV ενδέχεται επίσης να απαιτούν προστασία GFCI, συμβατότητα διαχείρισης φορτίου και υποστήριξη για έξυπνα συστήματα παρακολούθησης ενέργειας.

Συνήθη προβλήματα διακόπτη κυκλώματος και λάθη αγοράς

Πρόβλημα ή Λάθος	Κοινή Αιτία	Πραγματικός κόσμος Επίδραση	Συνιστάται Λύση
Συχνός διακόπτης Παραπάτημα	Υπερφορτωμένο κύκλωμα, βραχυκύκλωμα ή διακόπτη μικρού μεγέθους	Οι συσκευές κλειστές απενεργοποιείται επανειλημμένα και τα κυκλώματα γίνονται ασταθή	Μειώστε το κύκλωμα φορτώστε, επιθεωρήστε την καλωδίωση ή τοποθετήστε τον ασφαλειοδιακόπτη σωστού μεγέθους
Εγκατάσταση του Λάθος Μάρκα Breaker	Χρήση διακόπτη ασύμβατο με τον πίνακα	Χύμα σύνδεση, υπερθέρμανση, αναξιόπιστη προστασία, παραβιάσεις κώδικα	Να χρησιμοποιείτε πάντα εγκεκριμένοι διακόπτες για το μοντέλο πάνελ
Υπερμεγέθη Επιλογή διακόπτη	Επιλέγοντας υψηλότερο βαθμολογία ενισχυτή από αυτή που μπορεί να χειριστεί με ασφάλεια το καλώδιο	Τα καλώδια μπορεί υπερθερμανθεί πριν σβήσει ο διακόπτης	Διακόπτης αγώνων μέγεθος σε σύρμα μετρητή και απαίτηση φορτίου
Μικρό μέγεθος Επιλογή διακόπτη	Ο διακόπτης δεν μπορεί χειριστείτε το κανονικό ρεύμα λειτουργίας	Σταθερά ενόχληση κατά την τακτική χρήση	Υπολογίστε το πραγματικό ζήτηση φορτίου πριν επιλέξετε τον διακόπτη
Χαμηλή διακοπή Βαθμολογία	Σπαστήρας Η χωρητικότητα διακοπής είναι πολύ χαμηλή για το επίπεδο ρεύματος σφάλματος	Ο διακόπτης μπορεί να αποτύχει κατά τη διάρκεια σοβαρών βραχυκυκλωμάτων	Επαληθεύστε ότι είναι διαθέσιμο ρεύμα σφάλματος και επιλέξτε τη σωστή βαθμολογία kA
Loose Breaker Σύνδεση	Φτωχός εγκατάσταση ή φθαρμένη επαφή πάνελ	Συσσώρευση θερμότητας, τόξο, μυρωδιά καμένου, κατεστραμμένη ράβδος	Επανεγκατάσταση σωστά ή αντικαταστήστε τα κατεστραμμένα εξαρτήματα
Παλιά ή φθαρμένα Διακόπτες	Εσωτερική γήρανση μηχανισμών και επαναλαμβανόμενης θερμικής καταπόνησης	Καθυστερημένη αναπήδηση ή αναξιόπιστη προστασία	Αντικαταστήστε τη γήρανση διακόπτες που παρουσιάζουν σημάδια φθοράς ή αστάθειας
Χρησιμοποιώντας Διακόπτες Κατοικιών σε Βιομηχανικά Φορτία	Διακόπτης όχι σχεδιασμένο για εκκίνηση κινητήρα ή λειτουργία βαρέως τύπου	Πρόωρα αστοχία και ασταθής λειτουργία	Χρήση MCCB βιομηχανικής ποιότητας ή διακόπτες βαρέως τύπου
Αγνοώντας Απαιτήσεις Συνεχούς Φορτίου	Ο διακόπτης τρέχει κοντά στο μέγιστο ρεύμα για μεγάλα χρονικά διαστήματα	Υπερβολική ζέστη και μείωσε τη διάρκεια ζωής του διακόπτη	Ακολουθήστε κατευθυντήριες γραμμές για το μέγεθος συνεχούς φορτίου
Λάθος πόλος Διαμόρφωση	Χρησιμοποιώντας μονοπολικός διακόπτης για εξοπλισμό που απαιτεί προστασία διπλού πόλου	Ακατάλληλη λειτουργία και μη ασφαλής συμπεριφορά αποσύνδεσης	Επαληθεύστε την τάση και απαιτήσεις εξοπλισμού πριν από την εγκατάσταση
Υγρασία ή Εξωτερική έκθεση	Αξιολόγηση εσωτερικού χώρου διακόπτης εγκατεστημένος σε υγρό ή εξωτερικό περιβάλλον	Διάβρωση, ενόχληση, αστοχία μόνωσης	Χρήση ανθεκτικά στις καιρικές συνθήκες περιβλήματα και σωστά διαβαθμισμένους διακόπτες
φτηνό Χαμηλής ποιότητας διακόπτες	Φτωχός παραγωγή ποιοτικών ή παραποιημένων προϊόντων	Ασταθές ταξίδι απόκριση και μειωμένη προστασία ασφαλείας	Αγοράστε πιστοποιημένα διακόπτες από αξιόπιστους κατασκευαστές
Αγνοώντας Απαιτήσεις Ηλεκτρικού Κώδικα	Ακατάλληλος διακόπτης πρακτικές επιλογής ή εγκατάστασης	Απέτυχε επιθεώρηση και πιθανοί κίνδυνοι για την ασφάλεια	Ακολουθήστε το NEC ή τοπικές απαιτήσεις ηλεκτρικού κώδικα
Ακατάλληλη ροπή Κατά την εγκατάσταση	Βίδες ακροδεκτών υπερβολικά σφιγμένο ή υποσφιγμένο	Χαλαρή καλωδίωση, υπερθέρμανση, κατεστραμμένα τερματικά	Ακολουθήστε προδιαγραφές ροπής του κατασκευαστή κατά την εγκατάσταση
Αποτυχία να Αναβάθμιση παλαιών πάνελ	Σύγχρονα φορτία προστίθεται σε απαρχαιωμένα ηλεκτρικά συστήματα	Υπερφορτωμένο κυκλώματα και ζητήματα συμβατότητας	Αναβάθμιση του πίνακα όταν προσθέτετε μεγάλες συσκευές ή φορτιστές EV

Συμπέρασμα

Ο καλύτερος διακόπτης κυκλώματος είναι αυτός που ταιριάζει με τις πραγματικές ανάγκες του ηλεκτρικού συστήματος.Μια καλή επιλογή θα πρέπει να προστατεύει την καλωδίωση, να εφαρμόζει σωστά τον πίνακα, να υποστηρίζει την απαιτούμενη τάση και ρεύμα και να χειρίζεται πιθανές συνθήκες σφάλματος με ασφάλεια.Πριν αγοράσετε έναν διακόπτη, ελέγχετε πάντα την ονομαστική τιμή ενισχυτή, τη συμβατότητα του πίνακα, τον τύπο του πόλου, την ικανότητα διακοπής και τις απαιτήσεις εφαρμογής.Αξιόπιστες μάρκες όπως η Schneider Electric, η Siemens, η Eaton, η ABB και η Square D προσφέρουν πολλές αξιόπιστες επιλογές, αλλά η ασφαλέστερη επιλογή εξακολουθεί να εξαρτάται από τη σωστή αντιστοίχιση και εγκατάσταση.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί η αντιστοίχιση του διακόπτη κυκλώματος στον ηλεκτρικό πίνακα είναι πιο σημαντική από την απλή αντιστοίχιση της ονομαστικής τιμής ενισχυτή;

Ένας διακόπτης με τη σωστή ονομαστική βαθμίδα ενισχυτή μπορεί να εξακολουθεί να μην είναι ασφαλής εάν δεν έχει εγκριθεί για τον πίνακα.Διαφορετικοί κατασκευαστές χρησιμοποιούν διαφορετικά σχέδια ζυγών, συστήματα ασφάλισης και δομές επαφής.Ένας ασύμβατος διακόπτης μπορεί να εφαρμόζει χαλαρά, να υπερθερμανθεί, να σκοντάψει αναξιόπιστα ή να καταστρέψει τον πίνακα με την πάροδο του χρόνου.Η σωστή συμβατότητα του πίνακα βοηθά στη διατήρηση της ασφαλούς ηλεκτρικής επαφής και της σταθερής προστασίας από σφάλματα.

2. Τι προβλήματα μπορεί να προκύψουν εάν ένας διακόπτης κυκλώματος είναι μεγάλος για το καλώδιο;

Ένας μεγάλος διακόπτης μπορεί να επιτρέψει τη ροή υπερβολικού ρεύματος μέσω του σύρματος πριν από την ενεργοποίηση.Αυτό μπορεί να προκαλέσει υπερθέρμανση του καλωδίου, ζημιά στη μόνωση, τήξη ή ακόμα και πυρκαγιά ηλεκτρικού ρεύματος.Η δουλειά του διακόπτη είναι να προστατεύει την καλωδίωση, όχι μόνο τη συσκευή, επομένως το μέγεθος του διακόπτη πρέπει πάντα να ταιριάζει με την χωρητικότητα του καλωδίου.

3. Γιατί οι φορτιστές EV απαιτούν συχνά ειδικές εκτιμήσεις για το μέγεθος του διακόπτη;

Οι φορτιστές EV θεωρούνται συνεχή φορτία επειδή μπορούν να τραβούν υψηλό ρεύμα για αρκετές ώρες χωρίς διακοπή.Η συνεχής λειτουργία δημιουργεί περισσότερη θερμότητα στο εσωτερικό του διακόπτη και του συστήματος καλωδίωσης.Εξαιτίας αυτού, τα κυκλώματα φόρτισης EV συνήθως απαιτούν αποκλειστικούς διακόπτες διπλού πόλου, σωστό μέγεθος καλωδίου και προσεκτικούς υπολογισμούς φορτίου για τη μείωση της οχλητικής ενεργοποίησης και της μακροχρόνιας θερμικής καταπόνησης.

4. Τι κάνει τους βιομηχανικούς διακόπτες κυκλώματος διαφορετικούς από τους τυπικούς οικιακούς διακόπτες;

Οι βιομηχανικοί διακόπτες έχουν σχεδιαστεί για να χειρίζονται μεγαλύτερα ρεύματα σφάλματος, ισχυρότερες υπερτάσεις εκκίνησης κινητήρα, κραδασμούς, θερμότητα και συνεχή βαριά ηλεκτρικά φορτία.Συνήθως παρέχουν επίσης υψηλότερες βαθμολογίες διακοπής και πιο ακριβή συντονισμό προστασίας.Οι διακόπτες οικιακής χρήσης είναι κυρίως βελτιστοποιημένοι για φωτισμό, πρίζες και οικιακές συσκευές με ελαφρύτερη ζήτηση ηλεκτρικής ενέργειας.

5. Γιατί είναι σημαντική η διακοπή ισχύος σε εμπορικά και βιομηχανικά ηλεκτρικά συστήματα;

Η χωρητικότητα διακοπής καθορίζει πόσο ρεύμα βραχυκυκλώματος μπορεί να σταματήσει με ασφάλεια ένας διακόπτης κατά τη διάρκεια ενός σφάλματος.Σε μεγάλες εγκαταστάσεις με μετασχηματιστές, γεννήτριες ή βαριά μηχανήματα, τα επίπεδα ρεύματος σφάλματος μπορεί να γίνουν εξαιρετικά υψηλά.Εάν ο βαθμός διακοπής του διακόπτη είναι πολύ χαμηλός, μπορεί να αποτύχει κατά τη διάρκεια ενός σοβαρού βραχυκυκλώματος, αυξάνοντας τον κίνδυνο καταστροφής εξοπλισμού και ηλεκτρικής πυρκαγιάς.

6. Γιατί οι διακόπτες AFCI και GFCI γίνονται πιο συνηθισμένοι στα σύγχρονα σπίτια;

Οι διακόπτες AFCI βοηθούν στην ανίχνευση επικίνδυνου ηλεκτρικού τόξου που μπορεί να οδηγήσει σε πυρκαγιές, ενώ οι διακόπτες GFCI μειώνουν τον κίνδυνο ηλεκτροπληξίας σε υγρούς ή υγρούς χώρους.Οι σύγχρονοι ηλεκτρικοί κώδικες απαιτούν όλο και περισσότερο αυτές τις προστασίες σε υπνοδωμάτια, κουζίνες, μπάνια, γκαράζ και εξωτερικά κυκλώματα, επειδή βελτιώνουν την ηλεκτρική ασφάλεια των κατοικιών.

7. Ποιοι κίνδυνοι προκύπτουν από τη χρήση φθηνών ή πλαστών διακοπτών;

Οι διακόπτες χαμηλής ποιότητας μπορεί να έχουν ασταθή απόκριση κατά το ταξίδι, αδύναμες εσωτερικές επαφές, κακή θερμική απόδοση ή ανακριβή συμπεριφορά προστασίας.Σε πραγματικές συνθήκες σφάλματος, ενδέχεται να μην ενεργοποιηθούν σωστά, αυξάνοντας τον κίνδυνο υπερθέρμανσης, ζημιάς του εξοπλισμού ή πυρκαγιάς.Οι πιστοποιημένοι διακόπτες από αξιόπιστους κατασκευαστές ελέγχονται γενικά με αυστηρότερα πρότυπα ασφαλείας.

8. Γιατί τα συστήματα ηλιακής ενέργειας απαιτούν μερικές φορές διακόπτες ισχύος DC αντί για τυπικούς διακόπτες AC;

Οι ηλιακοί συλλέκτες και τα συστήματα μπαταριών λειτουργούν συχνά χρησιμοποιώντας συνεχές ρεύμα (DC), το οποίο συμπεριφέρεται διαφορετικά από το εναλλασσόμενο ρεύμα (AC) κατά τη διάρκεια της διακοπής σφάλματος.Τα τόξα DC είναι πιο δύσκολο να σβήσουν, επομένως οι τυπικοί διακόπτες AC ενδέχεται να μην διακόπτουν με ασφάλεια τα σφάλματα DC.Οι διακόπτες διαβάθμισης DC είναι ειδικά σχεδιασμένοι για να χειρίζονται αυτές τις συνθήκες με ασφάλεια σε συστήματα ηλιακής ενέργειας και αποθήκευσης ενέργειας.
