Αρχή Λειτουργίας & Τεχνικές Προδιαγραφές PMIC (IC Διαχείρισης Ισχύος)

Ένας PMIC βοηθά στον έλεγχο, τη ρύθμιση και την κατανομή της ισχύος μέσα σε ένα ηλεκτρονικό σύστημα ώστε κάθε εξάρτημα να λαμβάνει την κατάλληλη τάση και ρεύμα. Αυτό το άρθρο εξηγεί τι είναι ένας PMIC, πώς λειτουργεί, τις σημαντικές προδιαγραφές του, τους κύριους τύπους του, τις διεπαφές επικοινωνίας και πώς συγκρίνεται με τις ρυθμιστές τάσης και τους μετατροπείς DC-DC.

Κατάλογος

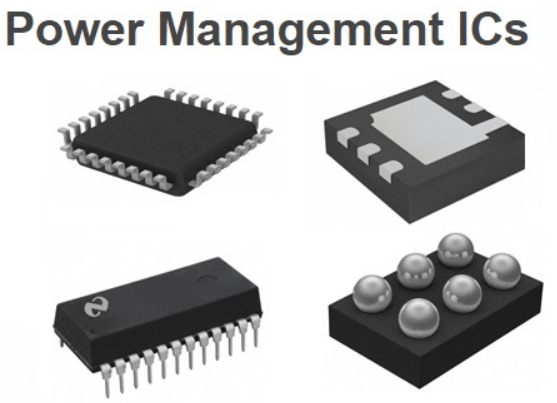

Τι είναι ένας PMIC (IC Διαχείρισης Ισχύος);

Ένας PMIC (IC Διαχείρισης Ισχύος), γνωστός επίσης ως ολοκληρωμένο κύκλωμα διαχείρισης ισχύος, είναι ένα εξειδικευμένο ηλεκτρονικό τσιπ που ελέγχει και διαχειρίζεται την ισχύ μέσα σε μια ηλεκτρονική συσκευή. Βοηθά στην κατανομή της κατάλληλης τάσης και του ρεύματος σε διαφορετικά εξαρτήματα συστήματος ώστε η συσκευή να μπορεί να λειτουργεί με ασφάλεια, αποδοτικότητα και αξιοπιστία.

Ένας PMIC συνήθως συνδυάζει πολλές λειτουργίες διαχείρισης ισχύος σε ένα μόνο τσιπ, συμπεριλαμβανομένων της ρύθμισης τάσης, της φόρτισης μπαταρίας, της ακολουθίας τροφοδοσίας, της θερμικής προστασίας και της παρακολούθησης του συστήματος. Με την ενσωμάτωσή τους, ένας PMIC βοηθά στη μείωση της πολυπλοκότητας του κυκλώματος, στην εξοικονόμηση χώρου PCB, στη βελτίωση της ενεργειακής απόδοσης και στην απλοποίηση του συνολικού σχεδιασμού του συστήματος. Οι σύγχρονες ηλεκτρονικές συσκευές βασίζονται σε PMIC για να υποστηρίξουν σταθερή απόδοση, μεγαλύτερη διάρκεια ζωής μπαταρίας και αποδοτική διαχείριση ενέργειας σε συμπαγή και υψηλής απόδοσης συστήματα.

Πώς λειτουργεί ένας PMIC σε ηλεκτρονικά συστήματα

Ένας PMIC λειτουργεί λαμβάνοντας είσοδο ισχύος και στη συνέχεια ελέγχει, μετατρέπει και διανέμει αυτήν τη δύναμη σε διάφορα μέρη ενός ηλεκτρονικού συστήματος. Στο παραπάνω παράδειγμα λειτουργικού διαγράμματος PMIC, η είσοδος τάσης εισέρχεται μέσω της ενότητας VIN και επεξεργάζεται μέσα στον PMIC πριν παραδοθεί σε πολλαπλές εξόδους όπως VOUT1, VOUT2, VOUT3 και VOUT4. Καθένα από τα αποτελέσματα μπορεί να παρέχει μια διαφορετική ρυθμισμένη τάση ανάλογα με τις ανάγκες των εξαρτημάτων του συστήματος.

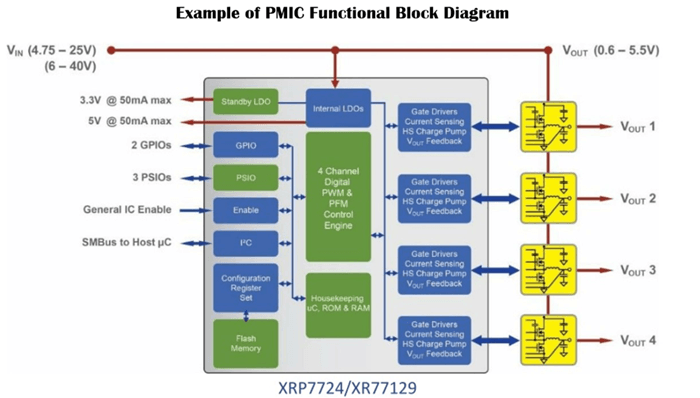

Μέσα στον PMIC, μπλοκ όπως οι εσωτερικοί LDOs, οι κινητήρες ελέγχου PWM και PFM, οι οδηγεί gate και οι κυκλώματα ανίχνευσης ρεύματος βοηθούν στη διατήρηση μιας σταθερής και αποδοτικής παράδοσης ισχύος. Ο PMIC παρακολουθεί συνεχώς τα επίπεδα τάσης και ρεύματος, και στη συνέχεια προσαρμόζει αυτόματα τη λειτουργία του για να διατηρεί τις εξόδους σταθερές ακόμη και όταν αλλάζει το φορτίο του συστήματος. Διεπαφές επικοινωνίας όπως I2C και GPIO επιτρέπουν επίσης στον PMIC να συνεργάζεται με τον επεξεργαστή για την ακολουθία τροφοδοσίας, τον έλεγχο αναμονής και την παρακολούθηση του συστήματος.

Συνδυάζοντας πολλές λειτουργίες διαχείρισης ισχύος σε ένα τσιπ, ένας PMIC βοηθά στη μείωση του χώρου PCB, στην απλοποίηση του σχεδιασμού κυκλωμάτων, στη βελτίωση της ενεργειακής απόδοσης και στην υποστήριξη αξιόπιστης λειτουργίας σε συσκευές όπως smartphones, tablets, ενσωματωμένα συστήματα και βιομηχανικά ηλεκτρονικά.

Σημαντικές προδιαγραφές PMIC

Παράμετρος	Τυπική Εύρος / Τιμή	Περιγραφή
Εύρος Τάσης Εισόδου	1.8 V έως 60 V	Το υποστηριζόμενο εύρος τάσης που μπορεί να εισέλθει στον PMIC
Έξοδος Τάσης	0.6 V έως 24 V	Η ρυθμιζόμενη τάση που παρέχεται στα εξαρτήματα του συστήματος
Έξοδος Ρεύματος	100 mA έως 20 A+	Μέγιστο ρεύμα που μπορεί να παρέχει ο PMIC
Απόδοση Ισχύος	80% έως 98%	Αποτελεσματικότητα της μετατροπής ενέργειας μέσα στο PMIC
Αριθμός Ικανών Ράγων	1 έως 20+ ράγες	Αριθμός ανεξάρτητων εξόδων καναλιών
Συχνότητα Σύνδεσης	100 kHz έως 5 MHz	Συχνότητα που χρησιμοποιείται από τους ενσωματωμένους μετατροπείς DC-DC
Αριθμός Ρυθμιστών LDO	1 έως 20+ LDOs	Αριθμός ενσωματωμένων ρυθμιστών χαμηλής πτώσης
Υποστήριξη Φορτίου Μπαταρίας	100 mA έως 10 A+ ρεύμα φόρτισης	Ενσωματωμένη δυνατότητα διαχείρισης φόρτισης
Χρονοδιακόπτης Ικανότητας	Προγραμματιζόμενος πολλαπλός χρονοδιακόπτης ράγας	Έλεγχος της σειράς εκκίνησης και απενεργοποίησης
Θερμική Προστασία	Τυπικά 125°C έως 175°C απενεργοποίηση	Προστασία από υπερθέρμανση
Προστασία από Υπερρεύμα (OCP)	5% έως 30% πάνω από το ονομαστικό ρεύμα	Περιορίζει τη ροή υπερβολικού ρεύματος
Προστασία από Υπερβολική Τάση (OVP)	Τυπικά 5% έως 20% πάνω από την έξοδο τάση	Αποτρέπει επικίνδυνες αυξήσεις τάσης
Ρεύμα Ήσυχης Λειτουργίας	100 nA έως 1 mA	Ικανότητα κατανάλωσης κατά τη διάρκεια της αναμονής
Τύπος Πακέτου και Μέγεθος	WLCSP, QFN, BGA, TQFP	Φυσικές διαστάσεις πακέτου PMIC
Εύρος Θερμοκρασίας Λειτουργίας	-40°C έως +125°C	Υποστηριζόμενες συνθήκες θερμοκρασίας
Απόδοση Αναπήδησης και Θορύβου	<10 mV to 50 mV typical	Σταθερότητα τάσης εξόδου και επίπεδο θορύβου
Δυναμική Ρύθμιση Τάσης (DVS)	0.6 V έως 3.3 V προγραμματιζόμενο	Δυνατότητα ρύθμισης της τάσης δυναμικά
Υποστήριξη Μετρητή Καυσίμου Μπαταρίας	Παρακολούθηση τάσης, ρεύματος, θερμοκρασίας, SOC	Ικανότητα παρακολούθησης της μπαταρίας
Χαρακτηριστικά Παρακολούθησης Σφαλμάτων	OCP, OVP, UVLO, OTP, Power-Good	Ανίχνευση και αναφορά σφαλμάτων συστήματος

Κύριοι Τύποι PMIC IC Διαχείρισης Ικανότητας

Κινητά PMICs

Τα κινητά PMICs έχουν σχεδιαστεί για smartphones, tablets και φορητή ηλεκτρονική όπου η αποδοτικότητα ενέργειας, το συμπαγές μέγεθος και η διάρκεια της μπαταρίας είναι κρίσιμα. Αυτά τα PMICs διαχειρίζονται τους ράγες τροφοδοσίας επεξεργαστών, τη φόρτιση της μπαταρίας, τον θερμικό έλεγχο, την τροφοδοσία της οθόνης και τις λειτουργίες γρήγορης φόρτισης. Συνήθως ενσωματώνονται με επεξεργαστές κινητών εφαρμογών για να υποστηρίξουν απόδοση υψηλής απόδοσης, ενώ μειώνουν την κατανάλωση ενέργειας. Πραγματικά παραδείγματα περιλαμβάνουν το Qualcomm PM8998 που χρησιμοποιείται με τις κινητές πλατφόρμες Snapdragon και το Dialog DA9063 που χρησιμοποιείται σε φορητές ενσωματωμένες συσκευές και κινητά συστήματα.

Βιομηχανικά PMICs

Τα βιομηχανικά PMICs είναι κατασκευασμένα για συστήματα αυτοματισμού, ενσωματωμένους ελεγκτές, ρομποτική, βιομηχανικούς υπολογιστές και εξοπλισμό εργοστασίου. Αυτά τα PMICs συνήθως υποστηρίζουν ευρύτερες περιοχές τάσης εισόδου, μεγαλύτερη αξιοπιστία και καλύτερη θερμική απόδοση για σκληρές συνθήκες λειτουργίας. Βοηθούν στη ρύθμιση της ενέργειας για επεξεργαστές, αισθητήρες, μονάδες επικοινωνίας και βιομηχανικές διεπαφές, ενώ διατηρούν σταθερή λειτουργία υπό διαφορετικά φορτία. Κοινά παραδείγματα περιλαμβάνουν το Texas Instruments TPS65217 που χρησιμοποιείται σε ενσωματωμένα συστήματα Linux και το NXP PF8100 σχεδιασμένο για βιομηχανικούς και αυτοκινητιστικούς επεξεργαστές.

Αυτοκινητιστικά PMICs

Τα αυτοκινητιστικά PMICs χρησιμοποιούνται σε συστήματα infotainment, στα συστήματα υποβοήθησης οδηγού (ADAS), σε ψηφιακούς πίνακες οργάνων, σε ηλεκτρονικά αμαξώματος και σε συστήματα ηλεκτρικών οχημάτων. Αυτά τα PMICs έχουν σχεδιαστεί να λειτουργούν αξιόπιστα υπό υψηλές θερμοκρασίες, δονήσεις και ηλεκτρικούς θορύβους που συχνά παρατηρούνται σε οχήματα. Τα αυτοκινητιστικά PMICs περιλαμβάνουν επίσης προηγμένα χαρακτηριστικά προστασίας και λειτουργικής ασφάλειας για να πληρούν τα πρότυπα της αυτοκινητοβιομηχανίας. Παραδείγματα περιλαμβάνουν το Infineon TLF35584 για μικροδιατάκτες αυτοκινήτων και το NXP FS6500 που χρησιμοποιείται σε συστήματα ασφάλειας και ελέγχου οχημάτων.

PMICs IoT και Φορετές Συσκευές

Τα PMICs IoT και φορετές συσκευές εστιάζουν σε υπερ-χαμηλή κατανάλωση ενέργειας για να μεγιστοποιήσουν τη διάρκεια ζωής της μπαταρίας σε συμπαγείς φορητές συσκευές. Αυτά τα PMICs χρησιμοποιούνται συνήθως σε smartwatches, ασύρματους αισθητήρες, συσκευές παρακολούθησης υγείας, προϊόντα Bluetooth και IoT modules με μπαταρία. Υποστηρίζουν αποδοτική μετατροπή ενέργειας, χαμηλό ρεύμα αναμονής και συμπαγή σχεδίαση PCB. Πραγματικά παραδείγματα περιλαμβάνουν το MAX20361 για φορετές ηλεκτρονικές συσκευές και το nPM1300 από την Nordic Semiconductor για εφαρμογές ασύρματης χαμηλής κατανάλωσης.

PMIC vs Ρυθμιστής Τάσης vs Μετατροπέας DC-DC

Χαρακτηριστικό	PMIC (IC Διαχείρισης Ικανότητας)	Ρυθμιστής Τάσης	Μετατροπέας DC-DC
Κύρια Λειτουργία	Συμπληρωματική λύση διαχείρισης ενέργειας	Παρέχει σταθερή ή ρυθμιζόμενη τάση	Μετατρέπει μία τάση DC σε μία άλλη
Επίπεδο Ενσωμάτωσης	Υψηλό	Χαμηλό	Μεσαίο
Περιλαμβάνει Πολλές Λειτουργίες	Ναι	Όχι	Όχι
Τυπικές Λειτουργίες	LDOs, μετατροπείς buck/boost, φόρτιση μπαταριών, χρονισμό ισχύος, παρακολούθηση	Μόνο σταθεροποίηση τάσης	Μετατροπή τάσης ανύψωσης ή μείωσης
Απόδοση Ικανότητας	Υψηλή	Μέτρια	Υψηλή
Εξοικονόμηση Χώρου PCB	Εξαιρετική	Περιορισμένη	Μέτρια
Πολυπλοκότητα Σχεδίασης	Πιο πολύπλοκο	Απλό	Μέτριο
Καλύτερο για Συμπαγή Συστήματα	Ναι	Περιορισμένη	Ναι
Υποστήριξη Διαχείρισης Μπαταρίας	Ναι	Όχι	Περιορισμένη
Υποστήριξη Χρονισμού Ισχύος	Ναι	Όχι	Όχι
Χαρακτηριστικά Θερμικής Προστασίας	Προηγμένα	Βασικά	Μέτρια
Διεπαφές Επικοινωνίας	I2C, SPI, PMBus	Συνήθως καμία	Μερικές φορές διαθέσιμη
Κοινές Εφαρμογές	Smartphones, φορητοί υπολογιστές, αυτοκινητιστικά συστήματα, ενσωματωμένα συστήματα	Μικροί αναλογικοί κύκλοι, αισθητήρες, απλή ηλεκτρονική	Τροφοδοτικά, ενσωματωμένα συστήματα, βιομηχανική ηλεκτρονική
Κόστος	Υψηλότερο	Χαμηλό	Μέτριο
Ευελιξία	Υψηλή	Περιορισμένη	Μέτρια

Κοινές Διεπαφές Επικοινωνίας PMIC

Διεπαφή I2C

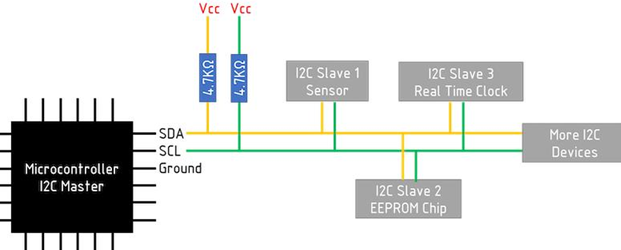

Το I2C είναι μια κοινή διεπαφή επικοινωνίας που χρησιμοποιείται σε συστήματα PMIC γιατί χρειάζεται μόνο δύο κύριες γραμμές σήματος: SDA για δεδομένα και SCL για ρολόι. Όπως φαίνεται στην εικόνα, ένας ελεγκτής λειτουργεί ως κύριος του I2C, ενώ πολλές συσκευές συνδέονται στο ίδιο λεωφορείο ως συσκευές σκλάβοι του I2C. Σε ένα κύκλωμα PMIC, ο επεξεργαστής μπορεί να χρησιμοποιήσει αυτές τις γραμμές SDA και SCL για να επικοινωνήσει με το PMIC.

Μέσω της διεπαφής I2C, ο επεξεργαστής μπορεί να ελέγξει την κατάσταση τάσης, να αλλάξει τις ρυθμίσεις ισχύος, να ενεργοποιήσει ή να απενεργοποιήσει τις ράγες ισχύος, να ελέγξει τη χρονική σειρά εκκίνησης και να παρακολουθήσει τις συνθήκες βλάβης. Η εικόνα δείχνει επίσης αντιστάσεις pull-up συνδεδεμένες με το Vcc, οι οποίες είναι απαραίτητες για τη διατήρηση σταθερών των γραμμών I2C κατά τη διάρκεια της επικοινωνίας. Αυτή η απλή δομή δύο συρμάτων καθιστά το I2C χρήσιμο σε smartphones, συσκευές IoT, ενσωματωμένες πλακέτες και άλλα συμπαγή ηλεκτρονικά συστήματα.

Διεπαφή SPI

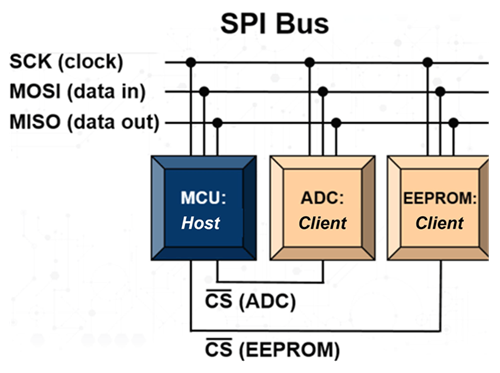

Το SPI είναι μια διεπαφή επικοινωνίας που χρησιμοποιείται σε ορισμένα συστήματα PMIC όταν απαιτείται ταχύτερη μεταφορά δεδομένων και γρήγορος έλεγχος. Όπως φαίνεται στην εικόνα παραδείγματος, το MCU λειτουργεί ως οικοδεσπότης, ενώ άλλες συσκευές συνδέονται ως πελάτες στο λεωφορείο SPI. Η σύνδεση SPI χρησιμοποιεί ξεχωριστές γραμμές σήματος για SCK ή ρολόι, MOSI ή δεδομένα που στέλνονται από τον οικοδεσπότη, MISO ή δεδομένα που επιστρέφονται από τον πελάτη, και CS ή επιλογή τσιπ για την επιλογή της συσκευής που θα επικοινωνήσει.

Σε ένα σύστημα PMIC, το SPI επιτρέπει στον επεξεργαστή να στέλνει εντολές ελέγχου, να διαβάζει την κατάσταση ισχύος, να ρυθμίζει τις ρυθμίσεις τάσης και να ανταγωνίζεται γρήγορα σε αλλαγές του συστήματος. Σε σύγκριση με το I2C, το SPI συνήθως χρειάζεται περισσότερες γραμμές σήματος, αλλά μπορεί να παρέχει γρηγορότερη και πιο άμεση επικοινωνία.

Διεπαφή PMBus

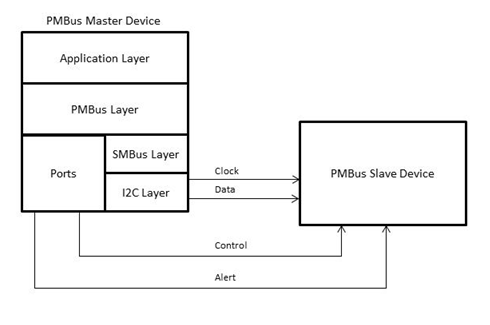

Το PMBus είναι μια διεπαφή επικοινωνίας σχεδιασμένη για προηγμένη διαχείριση και παρακολούθηση ισχύος. Όπως φαίνεται στην εικόνα παραδείγματος, μια συσκευή κύριος PMBus επικοινωνεί με μια συσκευή σκλάβος PMBus χρησιμοποιώντας γραμμές ρολογιού και δεδομένων, παρόμοια με την επικοινωνία SMBus ή I2C. Το διάγραμμα δείχνει επίσης γραμμές ελέγχου και ειδοποίησης, οι οποίες βοηθούν το σύστημα να διαχειρίζεται τη συμπεριφορά της ισχύος και να αντιδρά σε βλάβες.

Το PMBus επιτρέπει στον κύριο ελεγκτή να παρακολουθεί την τάση, την ένταση, τη θερμοκρασία και τις συνθήκες βλάβης σε πραγματικό χρόνο κατά τη λειτουργία του PMIC. Μπορεί επίσης να χρησιμοποιηθεί για την προσαρμογή των ρυθμίσεων ισχύος, την επαλήθευση της κατάστασης του συστήματος και την υποστήριξη της απομακρυσμένης διαχείρισης ισχύος.

Διεπαφή GPIO

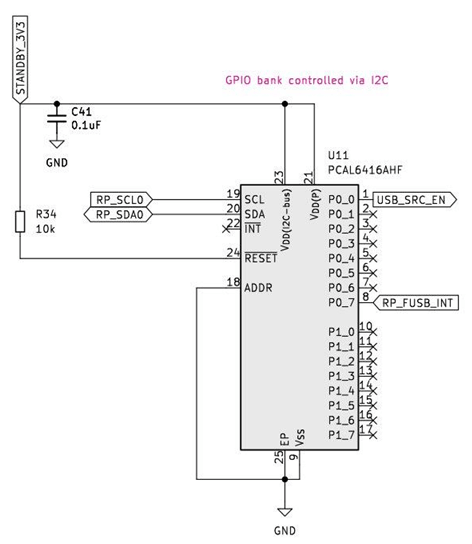

Οι ακίδες GPIO χρησιμοποιούνται σε συστήματα PMIC για απλές λειτουργίες ελέγχου και κατάστασης. Όπως φαίνεται στην εικόνα παραδείγματος, η τράπεζα GPIO ελέγχεται μέσω των γραμμών I2C SCL και SDA, ενώ οι ακίδες εξόδου GPIO συνδέονται με σήματα ελέγχου του συστήματος όπως USB_SRC_EN και RP_FUSB_INT. Αυτό δείχνει πώς οι ακίδες GPIO μπορούν να βοηθήσουν τον κύριο ελεγκτή να διαχειριστεί εξωτερικές λειτουργίες που σχετίζονται με την ισχύ.

Στο PMIC, τα σήματα GPIO μπορούν να ενεργοποιήσουν ή να απενεργοποιήσουν τις ράγες ισχύος, να προκαλέσουν διακοπές, να ανιχνεύσουν βλάβες, να επαναφέρουν κυκλώματα ή να ελέγξουν λειτουργίες αναμονής. Είναι χρήσιμα γιατί δίνουν στον επεξεργαστή έναν άμεσο τρόπο για να διαχειρίζεται τα γεγονότα ισχύος χωρίς την ανάγκη περίπλοκης επικοινωνίας. Σε ενσωματωμένα συστήματα, το GPIO βοηθά στη συντονισμένη εκκίνηση, απενεργοποίηση, κατάσταση ύπνου και παρακολούθηση βλαβών μεταξύ του PMIC, του επεξεργαστή και άλλων συνδεδεμένων συσκευών.

Διεπαφή UART

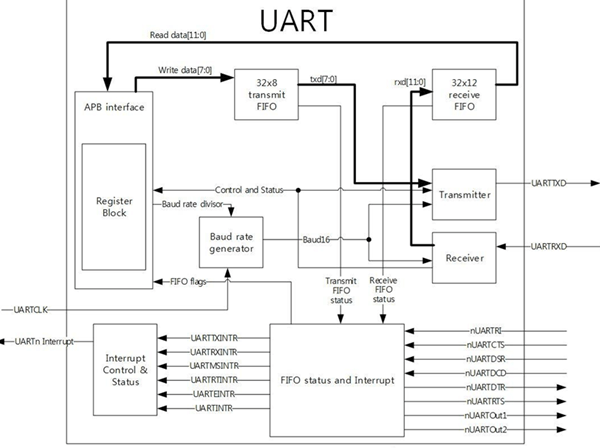

Το UART είναι μια σειριακή διεπαφή επικοινωνίας που μπορεί να χρησιμοποιηθεί σε ορισμένα συστήματα PMIC για αποσφαλμάτωση, διαγνωστικά ή βασική διαμόρφωση. Όπως φαίνεται στην εικόνα παραδείγματος, το μπλοκ UART περιλαμβάνει έναν πομπό, έναν δέκτη, τον генератор ταχύτητας baud, FIFO buffers, μπλοκ καταχωρητών και έλεγχο διακοπών/κατάστασης. Αυτά τα μέρη επιτρέπουν τη μεταφορά και λήψη δεδομένων μεταξύ του PMIC, του επεξεργαστή ή του εξωτερικού εργαλείου ανάπτυξης. Στη λειτουργία PMIC, το UART είναι λιγότερο κοινό από το I2C ή το SPI, αλλά μπορεί να είναι χρήσιμο για την ανάγνωση διαγνωστικών δεδομένων, την επαλήθευση μηνυμάτων βλάβης ή τη διαμόρφωση ρυθμίσεων ισχύος κατά τη διάρκεια της ανάπτυξης και δοκιμής.

Σήματα Διακοπής και Στελεχών

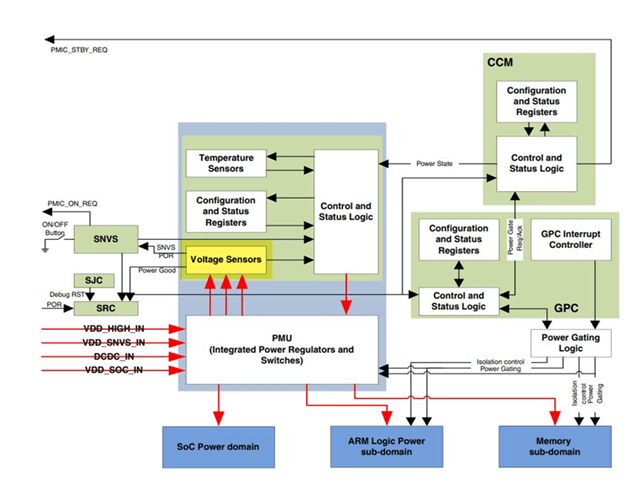

Τα σήματα διακοπής και στελεχών βοηθούν την PMIC να αναφέρει γρήγορα γεγονότα που σχετίζονται με την ενέργεια στον επεξεργαστή. Όπως φαίνεται στην παραδειγματική εικόνα, η PMU παρακολουθεί είσοδους όπως αισθητήρες τάσης, αισθητήρες θερμοκρασίας, ρυθμίσεις παραμετροποίησης και σήματα κατάστασης ενέργειας. Όταν η PMIC ανιχνεύει ένα πρόβλημα ή αλλαγή στο σύστημα, η λογική ελέγχου και κατάστασης μπορεί να στείλει ένα σήμα διακοπής ή σήμα κατάστασης στον επεξεργαστή.

Αυτά τα σήματα χρησιμοποιούνται για να αναφέρουν γεγονότα όπως υπερθέρμανση, χαμηλή τάση, σφάλματα ενέργειας, κατάσταση ενέργειας, ή αλλαγές στην κατάσταση ενέργειας στο σύστημα PMIC. Η εικόνα δείχνει επίσης τη λογική διαχείρισης ενέργειας, η οποία βοηθά να ανάβουν ή να σβήνουν συγκεκριμένοι τομείς ενέργειας, όπως το SoC, η λογική ARM ή το τμήμα μνήμης. Αυτό επιτρέπει στο σύστημα να αντιδρά πιο γρήγορα σε σφάλματα, να προστατεύει ευαίσθητα κυκλώματα και να διαχειρίζεται καλύτερα την ενέργεια.

Δημοφιλείς Κατασκευαστές PMIC και Παραδείγματα PMIC

Texas Instruments

Η Texas Instruments είναι μία από τις κορυφαίες κατασκευάστριες λύσεων PMIC. Η εταιρεία προσφέρει μια ευρεία γκάμα PMIC με ενσωματωμένους μετατροπείς buck, LDOs, λειτουργίες φόρτισης μπαταρίας και υποστήριξη χρονοδιαγράμματος ενέργειας. Δημοφιλή παραδείγματα PMIC περιλαμβάνουν το TPS65217 που χρησιμοποιείται σε ενσωματωμένα συστήματα Linux και το TPS6594-Q1 σχεδιασμένο για επεξεργαστές αυτοκινήτων και συστήματα ADAS.

Qualcomm

Η Qualcomm αναπτύσσει PMIC κυρίως για smartphones, tablets και κινητές πλατφόρμες. Αυτές οι PMIC συνεργάζονται στενά με επεξεργαστές Snapdragon για να διαχειρίζονται αποδοτικά τις λειτουργίες CPU, GPU, μνήμης, φόρτισης και μπαταρίας. Κοινά παραδείγματα περιλαμβάνουν τα PM8998 και PM8150, τα οποία χρησιμοποιούνται ευρέως σε smartphone υψηλής απόδοσης Android.

Infineon Technologies

Η Infineon παράγει λύσεις PMIC για εφαρμογές αυτοκινήτου, βιομηχανίας και ηλεκτρονικών ισχύος. Οι PMIC τους εστιάζουν στην αξιοπιστία, την θερμική διαχείριση και τις λειτουργίες ασφαλείας που απαιτούνται σε σύγχρονα οχήματα και βιομηχανικά συστήματα. Παραδείγματα περιλαμβάνουν τον TLF35584 για μικροελεγκτές αυτοκινήτου και την οικογένεια PMIC OPTIREG που χρησιμοποιείται στην ηλεκτρονική οχημάτων.

NXP Semiconductors

Η NXP Semiconductors παρέχει PMIC για συστήματα αυτοκινήτου, ενσωματωμένους επεξεργαστές, βιομηχανικό εξοπλισμό και συσκευές δικτύωσης. Οι PMIC τους υποστηρίζουν συχνά προηγμένα χρονοδιαγράμματα ενέργειας, παρακολούθηση και λειτουργίες ασφάλειας. Κοινά παραδείγματα περιλαμβάνουν το PF8100 για επεξεργαστές i.MX και το FS6500 που χρησιμοποιείται σε συστήματα ελέγχου αυτοκινήτου.

Analog Devices

Η Analog Devices αναπτύσσει PMIC υψηλής απόδοσης για βιομηχανική αυτοματοποίηση, επικοινωνίες, ιατρική ηλεκτρονική και εφαρμογές κέντρων δεδομένων. Τα προϊόντα τους εστιάζουν στη ρύθμιση, την παρακολούθηση και την αποτελεσματικότητα της ενέργειας. Παραδείγματα PMIC περιλαμβάνουν τον LTC3589 και MAX77650 για φορητές και φορητές συσκευές.

Renesas Electronics

Η Renesas προσφέρει λύσεις PMIC για συστήματα αυτοκινήτου, βιομηχανικά ηλεκτρονικά, καταναλωτικές συσκευές και ενσωματωμένους επεξεργαστές. Οι PMIC τους υποστηρίζουν αποδοτική ρύθμιση τάσης, λειτουργία χαμηλής ισχύος και χαρακτηριστικά προστασίας συστήματος. Δημοφιλή παραδείγματα περιλαμβάνουν το ISL91302A και το RAA215300 για προηγμένα ενσωματωμένα συστήματα.

STMicroelectronics

Η STMicroelectronics κατασκευάζει PMIC που χρησιμοποιούνται συνήθως σε ενσωματωμένα συστήματα βασισμένα σε STM32 και εφαρμογές χαμηλής κατανάλωσης. Παραδείγματα περιλαμβάνουν το STPMIC1 για μικροεπεξεργαστές STM32 και το L5965 για εφαρμογές διαχείρισης ισχύος αυτοκινήτου.

Σχεδίαση PCB με PMIC

Ο σχεδιασμός ενός PCB με μια PMIC απαιτεί προσεκτικό προγραμματισμό, διότι μια PMIC μπορεί να ελέγξει πολλαπλές γραμμές τροφοδοσίας, ρυθμιστές μεταγωγής και ευαίσθητα κυκλώματα χαμηλής τάσης. Δεδομένου ότι η διάταξη του PCB επηρεάζει άμεσα τη σταθερότητα της ενέργειας, την θερμική απόδοση, την αποτελεσματικότητα και την αξιοπιστία, μια κακή διάταξη μπορεί να προκαλέσει θόρυβο τάσης, παρεμβολές μεταγωγής, υπερθέρμανση, ασταθή εκκίνηση ή προβλήματα επικοινωνίας.

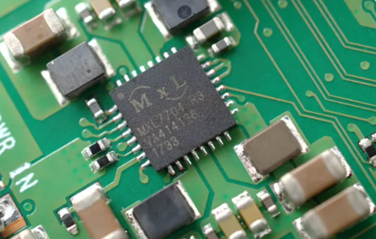

Η τοποθέτηση των εξαρτημάτων είναι ένα από τα σημαντικότερα μέρη του σχεδιασμού PCB που βασίζεται σε PMIC. Όπως φαίνεται στην παραδειγματική εικόνα παραπάνω, η PMIC συνήθως περιβάλλεται από πυκνωτές, πηνία και άλλα σχετικά με την ενέργεια εξαρτήματα που τοποθετούνται κοντά στο IC. Οι πυκνωτές εισόδου και εξόδου πρέπει να παραμένουν κοντά στα ακροδέκτες τροφοδοσίας της PMIC ώστε να μειωθεί η κυματισμένη τάση και να βελτιωθεί η απόκριση κατά τη διάρκεια ξαφνικών αλλαγών φορτίου.

Η διάταξη γείωσης, η θερμική διαχείριση και η δρομολόγηση ενέργειας είναι επίσης κρίσιμες. Ένα στερεό επίπεδο γείωσης βοηθά στη μείωση του θορύβου και της θερμότητας, ενώ ευαίσθητες διαδρομές όπως οι γραμμές ανάδρασης, I2C και αισθητήρων θα πρέπει να παραμένουν μακριά από θορυβώδεις κόμβους μεταγωγής. Διαδρομές υψηλής ρεύματος θα πρέπει να χρησιμοποιούν ευρύτερες διαδρομές από χαλκό, θερμικές διόδους και σύντομες δρομολογήσεις για να μειώσουν τη θερμότητα, το EMI και τις αιχμές τάσης. Μια καθαρή διάταξη PMIC βελτιώνει την αποδοτικότητα, προστατεύει τα σήματα και διατηρεί το σύστημα σταθερό.

Συμπέρασμα

Η επιλογή του κατάλληλου PMIC εξαρτάται από την εφαρμογή, την τάση εισόδου, τις ράγες εξόδου, τη ζήτηση ρεύματος, την αποδοτικότητα, τη διεπαφή επικοινωνίας, το μέγεθος της συσκευασίας και τα χαρακτηριστικά προστασίας. Οι κινητές συσκευές χρειάζονται συμπαγή και ενεργειακά αποδοτικά PMIC, ενώ τα αυτοκινητιστικά και βιομηχανικά συστήματα χρειάζονται ισχυρότερη προστασία, μεγαλύτερη υποστήριξη θερμοκρασίας και υψηλότερη αξιοπιστία.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί οι σύγχρονες ηλεκτρονικές συσκευές χρειάζονται ένα PMIC αντί για ξεχωριστά ηλεκτρικά εξαρτήματα;

Οι σύγχρονες συσκευές συχνά απαιτούν πολλαπλά επίπεδα τάσης, διαχείριση μπαταρίας, θερμική προστασία και ακολουθία εκκίνησης σε πολύ μικρό χώρο. Ένα PMIC συνδυάζει αυτές τις λειτουργίες σε ένα chip, βοηθώντας στη μείωση του μεγέθους του PCB, στη βελτίωση της ενεργειακής απόδοσης, στην απλοποίηση του σχεδιασμού και στην υποστήριξη καλύτερης αξιοπιστίας σε σύγκριση με τη χρήση πολλών ξεχωριστών ηλεκτρικών εξαρτημάτων.

2. Πώς βελτιώνει ένα PMIC τη διάρκεια ζωής της μπαταρίας σε φορητές ηλεκτρονικές συσκευές;

Ένα PMIC βελτιώνει τη διάρκεια ζωής της μπαταρίας ελέγχοντας τη χρήση ενέργειας πιο αποδοτικά. Μπορεί να μειώσει την περιττή κατανάλωση ενέργειας, να μεταφέρει τα εξαρτήματα σε λειτουργίες χαμηλής κατανάλωσης, να ρυθμίζει την τάση πιο ακριβώς και να διαχειρίζεται τη φόρτιση της μπαταρίας με ασφάλεια. Αυτό βοηθά τις συσκευές όπως τα smartphones, τα tablets και τα wearables να λειτουργούν περισσότερο με μία μόνο φόρτιση.

3. Τι συμβαίνει αν αποτύχει ένα PMIC σε ένα ηλεκτρονικό σύστημα;

Όταν αποτύχει ένα PMIC, το σύστημα μπορεί να αντιμετωπίσει προβλήματα εκκίνησης, ασταθή τάση, υπερθέρμανση, αποτυχία φόρτισης, τυχαία τερματισμούς ή ολοκληρωτική απώλεια ενέργειας. Δεδομένου ότι το PMIC ελέγχει πολλές ράγες τροφοδοσίας και λειτουργίες προστασίας, ένα κατεστραμμένο PMIC μπορεί να επηρεάσει τη λειτουργία ολόκληρης της συσκευής.

4. Πώς τα PMIC συμβάλλουν στη μείωση της παραγωγής θερμότητας σε ηλεκτρονικές συσκευές;

Τα PMIC βελτιώνουν την αποδοτικότητα μετατροπής ενέργειας και μειώνουν την περιττή απώλεια ενέργειας κατά τη διάρκεια της ρύθμισης τάσης. Υψηλότερη αποδοτικότητα σημαίνει λιγότερη ηλεκτρική ενέργεια μετατρέπεται σε θερμότητα, γεγονός που βοηθά στη βελτίωση της θερμικής απόδοσης σε συμπαγείς συσκευές όπως smartphones, laptops και ενσωματωμένα συστήματα.

5. Ποια είναι η διαφορά μεταξύ ενός PMIC και ενός τυπικού ρυθμιστή τάσης;

Ένας τυπικός ρυθμιστής τάσης παρέχει κυρίως σταθερή έξοδο τάσης, ενώ ένα PMIC ενσωματώνει πολλές λειτουργίες διαχείρισης ενέργειας σε μία συσκευή. Ένα PMIC μπορεί να περιλαμβάνει μετατροπείς DC-DC, LDO, φόρτιση μπαταρίας, θερμική προστασία, κυκλώματα παρακολούθησης και διεπαφές επικοινωνίας, καθιστώντας το πιο κατάλληλο για σύνθετα συστήματα.

6. Γιατί οι PMIC χρησιμοποιούν ακολουθία τροφοδοσίας σε ηλεκτρονικά συστήματα;

Διάφορα συστατικά του συστήματος συχνά χρειάζεται να ενεργοποιούνται και να απενεργοποιούνται με συγκεκριμένη σειρά για να αποφευχθεί η ασταθής λειτουργία ή η ζημιά υλικού. Η ακολουθία τροφοδοσίας του PMIC ελέγχει αυτή τη διαδικασία εκκίνησης και κλεισίματος για να διασφαλίσει ότι οι επεξεργαστές, η μνήμη και οι περιφερειακές συσκευές λειτουργούν με ασφάλεια και σωστά.
