Γενική επισκόπηση του FDC1004 High-Resolution Capacitive Sensing IC

Το FDC1004 είναι ένα IC ανίχνευσης χωρητικότητας σχεδιασμένο να μετρά πολύ μικρές αλλαγές στη χωρητικότητα και να τις μετατρέπει σε ψηφιακά δεδομένα που μπορεί να διαβάσει ένας μικροελεγκτής. Αυτό το άρθρο εξηγεί τη διάταξη του FDC1004, την αρχή λειτουργίας, τις βασικές προδιαγραφές, τα χαρακτηριστικά, τις εφαρμογές, τη σύγκριση με άλλα IC ανίχνευσης χωρητικότητας και τη συμπεριφορά του κυκλώματος εφαρμογής.

Κατάλογος

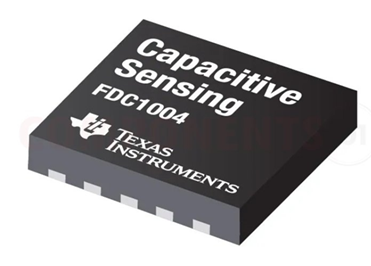

Βασικά του IC ανίχνευσης χωρητικότητας FDC1004

Το FDC1004 είναι ένας μετατροπέας χωρητικότητας σε ψηφιακό υψηλής ανάλυσης 4 καναλιών σχεδιασμένος για συστήματα ανίχνευσης χωρητικότητας. Μετρά πολύ μικρές αλλαγές χωρητικότητας και τις μετατρέπει σε ψηφιακά δεδομένα που μπορούν να διαβαστούν από ένα μικροελεγκτή μέσω διεπαφής I²C.

Κάθε κανάλι έχει έναν πλήρη κλίμακα εύρος ±15 pF και μπορεί να χειριστεί τις χωρητικότητες offset του αισθητήρα έως και 100 pF. Αυτή η παράκαμψη μπορεί να προγραμματιστεί εσωτερικά ή να παρέχεται μέσω ενός εξωτερικού πυκνωτή, γεγονός που βοηθά στη βελτίωση της ευελιξίας και της σταθερότητας της μέτρησης.

Το FDC1004 περιλαμβάνει επίσης οδηγούς ασπίδας που βοηθούν στη μείωση της ηλεκτρομαγνητικής παρεμβολής (EMI) και εστιάζουν τη διεύθυνση ανίχνευσης του χωρητικού αισθητήρα. Αυτό καθιστά το σύστημα πιο αξιόπιστο σε θορυβώδεις περιβάλλοντα.

Διατίθεται σε πακέτα 10 ακίδων WSON και VSSOP, και τα δύο έχουν συμπαγές μέγεθος σώματος 3.0 mm × 3.0 mm. Η μικρή του επιφάνεια υποστηρίζει σχεδιασμούς ανίχνευσης χωρητικότητας χαμηλής κατανάλωσης, χαμηλού κόστους και εξοικονόμησης χώρου.

Εναλλακτικές & Ισοδύναμα Μοντέλα

IC / Μοντέλο	Βασική Λειτουγία	Κανάλια	Διεπαφή
MPR121	Ανίχνευση επαφής χωρητικότητας	12	I²C
CAP1188	Ελεγκτής αισθητήρα επαφής	8	I²C
AT42QT1010	Ανίχνευση εισόδου μίας επαφής	1	Ψηφιακή Έξοδος
FDC2214	Υψηλής ανάλυσης επαγωγική/χωρητική ανίχνευση	4	I²C
AD7746	Ακριβής μέτρηση χωρητικότητας	2	I²C
CY8CMBR3116	Ελεγκτής κουμπιού χωρητικότητας	16	I²C

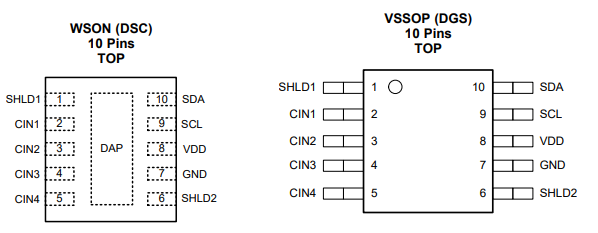

Διάταξη και Λειτουργίες Pin του FDC1004

Ακίδα	Όνομα	Τύπος	Περιγραφή
1	SHLD1	Έξοδος Οδηγού Ασπίδας	Οδηγεί τη στρώση ασπίδας για να μειώσει τον θόρυβο EMI και να βελτιώσει τη διεύθυνση ανίχνευσης.
2	CIN1	Χωρητική Είσοδος	Είσοδος χωρητικού αισθητήρα καναλιού 1.
3	CIN2	Χωρητική Είσοδος	Είσοδος χωρητικού αισθητήρα καναλιού 2.
4	CIN3	Χωρητική Είσοδος	Είσοδος χωρητικού αισθητήρα καναλιού 3.
5	CIN4	Χωρητική Είσοδος	Είσοδος χωρητικού αισθητήρα καναλιού 4.
6	SHLD2	Έξοδος Οδηγού Ασπίδας	Δεύτερη ασπίδα έξοδος οδηγού για την προστασία αισθητήρων και τη μείωση του θορύβου.
7	GND	Γείωση	Γείωση σύνδεσης για τον IC.
8	VDD	Τροφοδοσία	Θετική είσοδος τροφοδοσίας.
9	SCL	Ρολόι I²C	Γραμμή σειριακού ρολογιού για την επικοινωνία I²C.
10	SDA	Δεδομένα I²C	Γραμμή σειριακών δεδομένων για την επικοινωνία I²C.

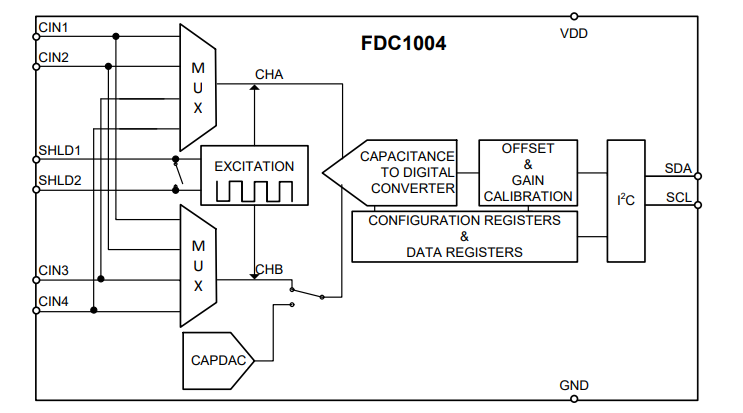

Πώς λειτουργεί το FDC1004 σε συστήματα χωρητικής ανίχνευσης

Το FDC1004 λειτουργεί με τη μέτρηση πολύ μικρών αλλαγών στην χωρητικότητα μεταξύ του ηλεκτροδίου αισθητήρα και της γείωσης. Όταν ένα αγώγιμο αντικείμενο μετακινείται κοντά στον αισθητήρα, η τιμή της χωρητικότητας αλλάζει. Ο IC ανιχνεύει αυτή την αλλαγή και την μετατρέπει σε ψηφιακά δεδομένα που μπορούν να επεξεργαστούν από έναν μικροελεγκτή μέσω της διεπαφής I²C.

Μέσα στο FDC1004, ο MUX (πολυπλέκτης) επιλέγει ένα από τα τέσσερα κανάλια εισόδου χωρητικότητας (CIN1 έως CIN4). Το επιλεγμένο σήμα αισθητήρα συνδέεται στη συνέχεια στο κύκλωμα διέγερσης και στο μπλοκ μετατροπέα χωρητικότητας σε ψηφιακό. Το μπλοκ διέγερσης παράγει το σήμα ανίχνευσης που χρησιμοποιείται για την ακριβή μέτρηση των αλλαγών της χωρητικότητας.

Η μετρημένη χωρητικότητα μετατρέπεται σε ψηφιακές τιμές από τον εσωτερικό Μετατροπέα Χωρητικότητας σε Ψηφιακό (CDC). Αυτές οι ψηφιακές μετρήσεις επεξεργάζονται μέσω ρυθμίσεων αντιστάθμισης, βαθμονόμησης κέρδους και ρυθμίσεων διαμόρφωσης πριν μεταδοθούν μέσω της διεπαφής επικοινωνίας I²C χρησιμοποιώντας τις ακίδες SDA και SCL.

Ο IC περιλαμβάνει επίσης οδηγούς ασπίδας SHLD1 και SHLD2, οι οποίοι βοηθούν στη μείωση του θορύβου EMI και στη βελτίωση της σταθερότητας της ανίχνευσης. Επιπλέον, το εσωτερικό κύκλωμα CAPDAC αντισταθμίζει τη χωρητικότητα εκτροπής του αισθητήρα, επιτρέποντας στο FDC1004 να διατηρεί ακριβείς μετρήσεις ακόμα και με μεγαλύτερα ηλεκτρόδια αισθητήρα ή μεγαλύτερες διαδρομές αισθητήρα.

Βασικές προδιαγραφές του FDC1004

Προδιαγραφή	Τιμή
Τύπος Συσκευής	4-Κανάλια Μετατροπέας Χωρητικότητας σε Ψηφιακό
Τάση Τροφοδοσίας (VDD)	3 V έως 3.6 V
Θερμοκρασία Λειτουργίας	-40°C έως 125°C
Εύρος Μέτρησης	±15 pF
Μέγιστη Χωρητικότητα Εκτροπής	100 pF
Ανάλυση	16-bit
Ρεύμα Τροφοδοσίας (Ενεργός Λειτουργία)	750 µA τυπικά
Ρεύμα Τροφοδοσίας (Λειτουργία Αναμονής)	29 µA τυπικά
Συχνότητα Διέγερσης	25 kHz
Τάση Διέγερσης AC	2.4 Vpp
Μέση Τάση DC	1.2 V
Ικανότητα Οδηγού Ασπίδας	400 pF
Διεπαφή Επικοινωνίας	I²C
Συχνότητα Ρολογιού I²C	10 kHz έως 400 kHz
Προστασία ESD (HBM)	±1000 V
Θερμοκρασία Αποθήκευσης	-65°C έως 150°C
Επιλογές Συσκευασίας	WSON-10, VSSOP-10
Μέγεθος Συσκευασίας	3.0 mm × 3.0 mm

Χαρακτηριστικά IC Χωρητικής Αίσθησης FDC1004

Υψηλής Ανάλυσης Μέτρηση Χωρητικότητας

Το FDC1004 υποστηρίζει μέτρηση χωρητικότητας υψηλής ανάλυσης με εύρος εισόδου ±15 pF και ανάλυση μέτρησης 0.5 fF, επιτρέποντας την ανίχνευση πολύ μικρών αλλαγών χωρητικότητας.

Χωρητική Αίσθηση Τεσσάρων Καναλιών

Ο IC περιλαμβάνει 4 κανάλια εισόδου χωρητικότητας, επιτρέποντας σε πολλούς αισθητήρες να λειτουργούν σε ένα μόνο σύστημα ανίχνευσης.

Υποστήριξη Μεγάλης Χωρητικότητας Εκτροπής

Το FDC1004 μπορεί να διαχειριστεί έως και 100 pF μέγιστη χωρητικότητα εκτροπής, η οποία βοηθά στην υποστήριξη μεγαλύτερων ηλεκτροδίων αισθητήρα και μεγαλύτερων διαδρομών αισθητήρα.

Ρυθμιζόμενοι Ρυθμοί Δεδομένων Έξοδου

Η συσκευή υποστηρίζει προγραμματιζόμενους ρυθμούς δειγματοληψίας 100 S/s, 200 S/s και 400 S/s για ευέλικτη απόδοση ανίχνευσης.

Χαμηλή Κατανάλωση Ενέργειας

Ο IC λειτουργεί με χαμηλή κατανάλωση ρεύματος, χρησιμοποιώντας περίπου 750 µA σε ενεργό λειτουργία και 29 µA σε λειτουργία αναμονής.

Υποστήριξη Οδηγού Ασπίδας

Οι ενσωματωμένοι οδηγοί ασπίδας υποστηρίζουν έως 400 pF φορτίο ασπίδας, βοηθώντας στη μείωση της παρεμβολής EMI και στη βελτίωση της σταθερότητας της ανίχνευσης.

Διεπαφή Επικοινωνίας I²C

Το FDC1004 χρησιμοποιεί μια τυπική διεπαφή I²C για επικοινωνία με μικροελεγκτές και ενσωματωμένα συστήματα.

Ευρύ Εύρος Θερμοκρασίας Λειτουργίας

Η συσκευή υποστηρίζει εύρος θερμοκρασίας λειτουργίας από −40°C έως 125°C.

Πού χρησιμοποιείται το FDC1004;

• Διεπαφές Χωρητικής Αφής – Χρησιμοποιούνται για την ανίχνευση επαφής δακτύλου και εγγύτητας σε επιφάνειες ευαίσθητες στην αφή.

• Συστήματα Παρακολούθησης Επίπεδου Υγρού – Μετρά τα επίπεδα υγρού μέσω μη μεταλλικών δοχείων χωρίς άμεση επαφή.

• Συστήματα Ανίχνευσης Εγγύτητας – Ανιχνεύει γειτονικά αγώγιμα αντικείμενα χρησιμοποιώντας αλλαγές χωρητικότητας.

• Συσκευές Αναγνώρισης Γεστών – Παρακολουθεί την κίνηση του χεριού και τη δραστηριότητα γεστών κοντά στην περιοχή του αισθητήρα.

• Βιομηχανικός Εξοπλισμός Χωρητικών Αισθητήρων – Χρησιμοποιείται σε συστήματα ακριβούς ανίχνευσης που απαιτούν σταθερή μέτρηση χωρητικότητας.

• Ενσωματωμένα Συστήματα Αισθητήρων – Ενσωματωμένα σε σχεδιασμούς ανίχνευσης και παρακολούθησης που βασίζονται σε MCU μέσω της διεπαφής I²C.

• Αισθητήρες Περιβαλλοντικής Παρακολούθησης – Υποστηρίζει συστήματα ανίχνευσης που παρακολουθούν υλικές ή περιβαλλοντικές αλλαγές χρησιμοποιώντας μεταβολές χωρητικότητας.

FDC1004 εναντίον Άλλων IC Χωρητικής Ανίχνευσης

Χαρακτηριστικό	FDC1004	MPR121	CAP1188	AD7746
Κύρια Λειτουργία	Μέτρηση χωρητικότητας υψηλής ανάλυσης	Ανίχνευση αφής χωρητικότητας	Ανίχνευση αφής χωρητικότητας	Ακριβής μέτρηση χωρητικότητας
Αριθμός Καναλιών	4	12	8	2
Διεπαφή	I²C	I²C	I²C	I²C
Ανάλυση Μέτρησης	16-bit / 0,5 fF	Χαμηλή ανάλυση επιπέδου αφής	Ανίχνευση επιπέδου αφής	24-bit υψηλής ακρίβειας
Εύρος Εισόδου	±15 pF	Εστίαση στην ανίχνευση αφής	Εστίαση στην ανίχνευση αφής	±4 pF τυπικά
Υποστήριξη Χωρητικότητας Όφσετ	100 pF	Περιορισμένη	Περιορισμένη	Μικρότερη σε σύγκριση με το FDC1004
Υποστήριξη Οδηγού Ασπίδας	Ναι	Όχι	Όχι	Όχι
Λειτουργία Χαμηλής Ικανότητας	Ναι	Ναι	Ναι	Μετρίως
Καλύτερο Για	Ακριβή χωρητική ανίχνευση	Κουμπιά αφής και πληκτρολόγια	Διεπαφές ανθρώπινης αφής	Βιομηχανική ακριβής ανίχνευση
Πολυπλοκότητα	Μετρίως	Εύκολο	Εύκολο	Υψηλότερη
Τύπος Συσκευασίας	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Κύριο Πλεονέκτημα	Υψηλή ευαισθησία και υποστήριξη ασπίδας	Περισσότερα κανάλια αφής	Απλή εφαρμογή αφής	Πολύ υψηλή ακρίβεια μέτρησης

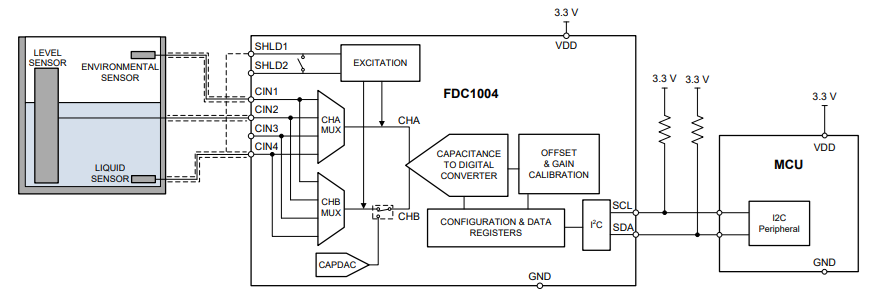

FDC1004 Κυκλώματα Εφαρμογής

Το κύκλωμα εφαρμογής δείχνει πώς λειτουργεί το FDC1004 ως ελεγκτής χωρητικής ανίχνευσης συνδεδεμένος με εξωτερικούς αισθητήρες και μικροελεγκτή (MCU). Σε αυτό το σχέδιο, οι ηλεκτρόδιοι των χωρητικών αισθητήρων είναι συνδεδεμένοι στα κανάλια εισόδου CIN1–CIN4. Αυτοί οι αισθητήρες ανιχνεύουν τις μεταβολές χωρητικότητας που προκαλούνται από κοντινά αγώγιμα υλικά ή την κίνηση του επιπέδου υγρού.

Μέσα στο IC, οι πολυπλέκτες CHA και CHB επιλέγουν τα ενεργά κανάλια ανίχνευσης. Το μπλοκ διέγερσης παράγει το σήμα ανίχνευσης που χρησιμοποιείται για τη φόρτιση και τη μέτρηση της χωρητικότητας του αισθητήρα. Ο εσωτερικός Μετατροπέας Χωρητικότητας σε Ψηφιακή (CDC) μετατρέπει στη συνέχεια τη μετρημένη χωρητικότητα σε ψηφιακές τιμές.

Το μπλοκ CAPDAC αντισταθμίζει τη χωρητικότητα όφσετ του αισθητήρα, που βελτιώνει τη σταθερότητα της μέτρησης όταν χρησιμοποιούνται μεγαλύτεροι ηλεκτρόδιοι αισθητήρα ή μακρύτερες διαδρομές PCB. Το μπλοκ Καλιμπράνινγκ Όφσετ & Κέρδους βελτιώνει περαιτέρω την ακρίβεια διορθώνοντας τις παραλλαγές μέτρησης.

Οι οδηγοί ασπίδας SHLD1 και SHLD2 βοηθούν στη μείωση του θορύβου EMI και της ανεπιθύμητης παρεμβατικής χωρητικότητας. Αυτό βελτιώνει την κατεύθυνση ανίχνευσης και καθιστά το σύστημα πιο σταθερό σε θορυβώδεις περιβάλλοντες χώρους.

Το FDC1004 επικοινωνεί με τον MCU μέσω της διεπαφής I²C χρησιμοποιώντας τις γραμμές SDA και SCL. Αντιστάθμισεις pull-up που συνδέονται στα 3.3 V διατηρούν σταθερή επικοινωνία I²C.

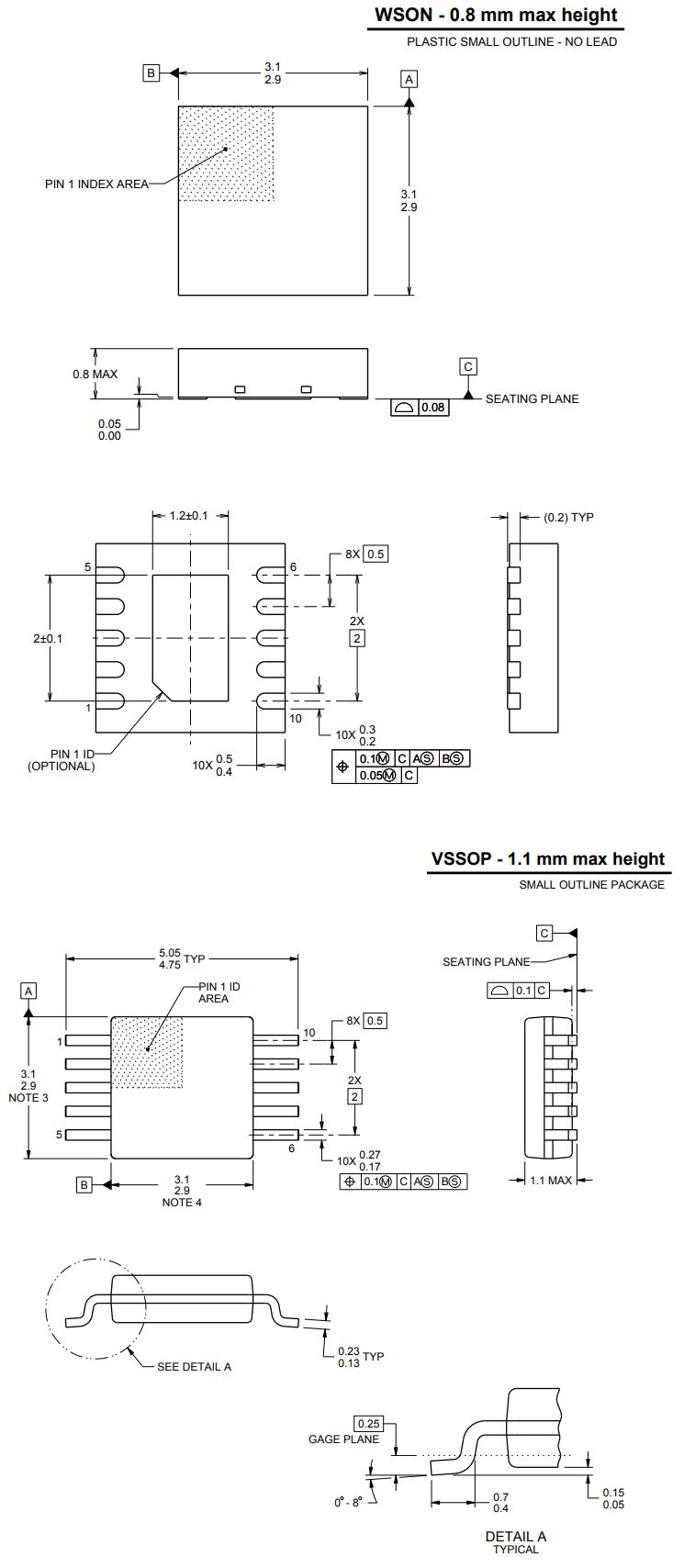

Πληροφορίες Συσκευασίας FDC1004

Συμπέρασμα

Το IC Χωρητικής Ανίχνευσης FDC1004 είναι μια ισχυρή επιλογή για σχεδιασμούς που χρειάζονται ακριβή και σταθερή μέτρηση χωρητικότητας. Οι τέσσερις κανάλια ανίχνευσης του, η υψηλή ανάλυση, η αποζημίωση όφσετ, οι οδηγοί ασπίδας και η διεπαφή I²C το καθιστούν πιο προχωρημένο από απλούς ελεγκτές αισθητήρων αφής. Αυτές οι δυνατότητες βοηθούν στη βελτίωση της ακρίβειας ανίχνευσης, στη μείωση της παρεμβολής και στην απλοποίηση της επικοινωνίας με τους μικροελεγκτές. Το FDC1004 είναι καλύτερα κατάλληλο για έργα που χρειάζονται περισσότερα από την απλή ανίχνευση επαφής. Είναι χρήσιμο όταν ο σχεδιασμός απαιτεί ακριβή μέτρηση χωρητικότητας, σταθερές μετρήσεις, πολλαπλές εισόδους αισθητήρων και καλή έλεγχο θορύβου.

Συχνές Ερωτήσεις [FAQ]

1. Πώς διατηρεί το FDC1004 ακριβή μέτρηση χωρητικότητας σε θορυβώδη περιβάλλοντα;

Το FDC1004 περιλαμβάνει ενσωματωμένους οδηγούς ασπίδας (SHLD1 και SHLD2) που βοηθούν στη μείωση της παρεμβολής EMI και της παρεμβατικής χωρητικότητας. Αυτό βελτιώνει τη σταθερότητα της ανίχνευσης και επιτρέπει πιο ακριβείς μετρήσεις χωρητικότητας ακόμη και όταν υπάρχει εξωτερικός ηλεκτρικός θόρυβος.

2. Γιατί το FDC1004 υποστηρίζει έως 100 pF χωρητικότητα όφσετ;

Η υποστήριξη μεγάλης χωρητικότητας όφσετ επιτρέπει στο IC να λειτουργεί με μεγαλύτερους ηλεκτρόδιος αισθητήρα και μεγαλύτερες διαδρομές PCB. Αυτό βοηθά στη διατήρηση σταθερής απόδοσης ανίχνευσης χωρίς να χάνεται η ακρίβεια της μέτρησης.

3. Τι καθιστά το FDC1004 διαφορετικό από τα πρότυπα IC ελεγκτών αφής;

Σε αντίθεση με τους βασικούς ελεγκτές αφής, το FDC1004 έχει σχεδιαστεί για μέτρηση χωρητικότητας υψηλής ανάλυσης. Παρέχει ανάλυση 16 bit, προγραμματιζόμενες ταχύτητες δειγματοληψίας και χαρακτηριστικά ακριβείας που υποστηρίζουν πιο προηγμένα συστήματα ανίχνευσης.

4. Πώς βελτιώνει η εσωτερική CAPDAC την απόδοση ανίχνευσης;

Η εσωτερική CAPDAC αντισταθμίζει την χωρητικότητα απόκλισης του αισθητήρα πριν από τη μετατροπή. Αυτό μειώνει τα σφάλματα μέτρησης και βελτιώνει τη σταθερότητα κατά τη χρήση μεγάλων αισθητήρων ή μακρών συνδέσεων αισθητήρων.

5. Γιατί είναι σημαντική η διεπαφή I²C σε συστήματα που βασίζονται στο FDC1004;

Η διεπαφή I²C απλοποιεί την επικοινωνία μεταξύ του FDC1004 και των μικροελεγκτών. Μειώνει τη σύνθεση καλωδίων και επιτρέπει εύκολη ενσωμάτωση σε ενσωματωμένα συστήματα ανίχνευσης.

6. Πώς επηρεάζουν οι προγραμματιζόμενες ταχύτητες εξόδου τα χαρακτηριστικά του FDC1004;

Οι επιλεγόμενες ταχύτητες εξόδου των 100 S/s, 200 S/s και 400 S/s επιτρέπουν στους σχεδιαστές να εξισορροπήσουν την ταχύτητα ανίχνευσης, τον χρόνο απόκρισης και την κατανάλωση ενέργειας ανάλογα με τις απαιτήσεις του συστήματος.

7. Γιατί είναι σημαντική η χαμηλή κατανάλωση ενέργειας σε συστήματα χωρητικής ανίχνευσης;

Με ενεργή κατανάλωση ρεύματος περίπου 750 µA και κατανάλωση ρεύματος αναμονής περίπου 29 µA, το FDC1004 βοηθά στη μείωση της συνολικής κατανάλωσης ενέργειας του συστήματος, πράγμα που είναι σημαντικό για συμπαγείς και ενεργειακά αποδοτικές ηλεκτρονικές συσκευές.
