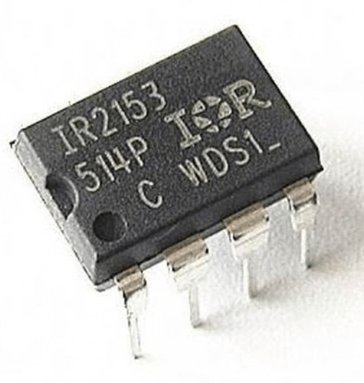

IR2153 Οδηγός Οδήγησης Πύλης IC Εξηγημένος: Φύλλο Δεδομένων, Κύκλωμα και Οδηγός Σχεδίασης

Το IR2153 είναι ένα υψηλής τάσης IC οδηγού πύλης μισού γεφυριού με ενσωματωμένο ταλαντωτή σχεδιασμένο για τον έλεγχο των MOSFET σε εφαρμογές εναλλασσόμενης ρεύματος. Σε αντίθεση με πολλούς οδηγούς πύλης IC που απαιτούν έναν εξωτερικό ελεγκτή PWM, το IR2153 μπορεί να παράγει τους δικούς του σήματα εναλλαγής χρησιμοποιώντας μόνο ένα αντίσταση χρονομέτρησης και πυκνωτή, διευκολύνοντας έτσι τον σχεδιασμό κυκλωμάτων και μειώνοντας τον αριθμό των εξαρτημάτων. Είναι ικανό να οδηγεί και τους MOSFET υψηλής πλευράς και χαμηλής πλευράς N-channel, παρέχοντας σημαντικά χαρακτηριστικά όπως σταθερό χρόνο θανάτου, προστασία από υπο τάση, οδήγηση bootstrap υψηλής πλευράς και ανοχή θορύβου.

Κατάλογος

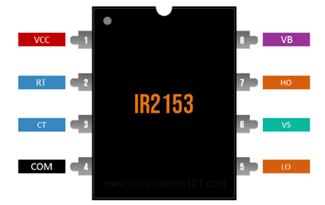

Διάταξη και Λειτουργίες Ακίδων

Ακίδα Νο.	Ακίδα Όνομα	Λειτουργία
1	VCC	Θέση εισόδου θετικής τάσης τροφοδοσίας για το IC. Τροφοδοτεί τον εσωτερικό ταλαντωτή, τη λογική κυκλώματα και τους οδηγούς πύλης. Συνήθως συνδεδεμένο σε μια DC τροφοδοσία εντός του προτεινόμενου εύρους λειτουργίας.
2	RT	Ακίδα αντίστασης χρονομέτρησης. Μια εξωτερική αντίσταση συνδεδεμένη με το RT συνεργάζεται με τον πυκνωτή CT για να ρυθμίσει τη συχνότητα του ταλαντωτή.
3	CT	Ακίδα πυκνωτή χρονομέτρησης. Ένας εξωτερικός πυκνωτής συνδεδεμένος με το CT προσδιορίζει τη συχνότητα του ταλαντωτή μαζί με την αντίσταση RT.
4	COM	Κοινό αναφορά έδαφος για το IC. Αυτή η ακίδα λειτουργεί ως διαδρομή επιστροφής για τον οδηγό χαμηλής πλευράς και την εσωτερική λογική κυκλώματα.
5	LO	Έξοδος οδηγού πύλης χαμηλής πλευράς. Οδηγεί την πύλη του MOSFET χαμηλής πλευράς αναφερόμενος στο COM.
6	VS	Επιστροφή επιπλέον τροφοδοσίας υψηλής πλευράς. Συνδεδεμένο με την πηγή του MOSFET υψηλής πλευράς και λειτουργεί ως σημείο αναφοράς για τον οδηγό υψηλής πλευράς.
7	HO	Έξοδος οδηγού πύλης υψηλής πλευράς. Οδηγεί την πύλη του MOSFET υψηλής πλευράς χρησιμοποιώντας την επιπλέον τροφοδοσία υψηλής πλευράς.
8	VB	Τάση επιπλέον τροφοδοσίας υψηλής πλευράς. Συνδεδεμένο με το κύκλωμα bootstrap και παρέχει ενέργεια για την ενότητα οδηγού υψηλής πλευράς.

Χαρακτηριστικά του IR2153

• Ενσωματωμένος οδηγός πύλης μισού γεφυριού 600 V - Υποστηρίζει εφαρμογές υψηλής τάσης μισού γεφυριού και μπορεί να οδηγεί και τους N-channel MOSFETs υψηλής και χαμηλής πλευράς.

• Ενσωματωμένος ταλαντωτής - Απαιτεί μόνο μια εξωτερική αντίσταση (RT) και πυκνωτή (CT) για να παράγει τη συχνότητα εναλλαγής, μειώνοντας τον αριθμό των εξαρτημάτων.

• Ζένερ κλιπ 15,6 V VCC - Συμπεριλαμβάνει έναν εσωτερικό κλιπ ζένερ που βοηθά στην προστασία του IC από υπερβολική τάση τροφοδοσίας.

• Κύκλωμα εκκίνησης μικροσκοπικής ισχύος - Καταναλώνει πολύ λίγο ρεύμα κατά την εκκίνηση, βελτιώνοντας την αποδοτικότητα και απλοποιώντας το σχέδιο τροφοδοσίας.

• Έλεγχος σταθερού χρόνου θανάτου - Παρέχει έναν τυπικό χρόνο θανάτου 1,2 μs για να αποτρέψει την ταυτόχρονη αγωγή των MOSFET.

• Λειτουργία shutdown - Επιτρέπει την απενεργοποίηση του ταλαντωτή και των εξόδων του οδηγού μέσω της ακίδας CT για λόγους προστασίας ή ελέγχου.

• Αποκλεισμός με Χαμηλή Τάση (UVLO) - Παρακολουθεί την τάση τροφοδοσίας και απενεργοποιεί τις εξόδους όταν η τάση είναι πολύ χαμηλή για ασφαλή λειτουργία.

• Σχεδίαση Οδηγού Πύλης Χαμηλού dV/dt - Βελτιώνει την αντοχή σε θόρυβο και βοηθά στην πρόληψη ψευδών ενεργοποιήσεων σε περιβάλλοντα με υψηλή τάση.

• Bootstrap Οδήγηση Πύλης Υψηλής Πλευράς - Χρησιμοποιεί έναν πυκνωτή bootstrap για να τροφοδοτήσει τον πλωτό οδηγό πύλης της υψηλής πλευράς χωρίς να απαιτεί απομονωμένη τροφοδοσία.

• Προστασία ESD - Παρέχει προστασία από ηλεκτροστατική εκφόρτιση σε όλες τις ακίδες για να βελτιώσει την αξιοπιστία της συσκευής κατά τη διάρκεια χειρισμού και συναρμολόγησης.

Τεχνικές Προδιαγραφές

Παράμετρος	Τιμή
Τάση Αντιστροφής Υψηλής Πλευράς	Έως 600 V
Υψηλή Πλευρά Πλωτή Τάση Τροφοδοσίας (VB)	Έως 625 V
Τάση Τροφοδοσίας (VCC)	10 V σε 15.6 V (περιορισμένη)
Κύκλος Λειτουργίας	50%
Χρόνος Θανάτου (Τυπικός)	1.2 μs
Χρόνος Ανόδου (Tr)	80 ns
Χρόνος Καθόδου (Tf)	40 ns
Τάση Περιορισμού VCC	15.6 V
Ρεύμα Τροφοδοσίας (Τυπικό)	5 mA
Ρεύμα Ακίδας RT	±5 mA Μέγ.
Επιτρεπόμενο dVS/dt	±50 V/ns
Εύρος Θερμοκρασίας Διασταύρωσης	-40°C σε +125°C
Εύρος Θερμοκρασίας Αποθήκευσης	-55°C σε +150°C
Μέγιστη Θερμοκρασία Διασταύρωσης	150°C
Επιλογές Συσκευής	8-Πιν PDIP, 8-Πιν SOIC

Εναλλακτικές και Ισοδύναμες ICs

Μοντέλο IC	Μέγιστη Τάση Bootstrap	Τυπική Τάση Τροφοδοσίας	Έλεγχος Χρόνου Θανάτου
IR21531	600 V	10 V – 20 V	Σταθερός
IR2101	600 V	10 V – 20 V	Εξωτερικός
IR2104	600 V	10 V – 20 V	Εσωτερικός
IRS2003	600 V	10 V – 20 V	Εσωτερικός
IRS2153D	600 V	10 V – 20 V	Σταθερός
L6384E	600 V	10.5 V – 20 V	Εξωτερικός
FAN7382	600 V	10 V – 20 V	Εξωτερικός

Πώς Λειτουργεί Εσωτερικά το IR2153;

Το IR2153 ενσωματώνει έναν ταλαντωτή, λογική ελέγχου, γεννήτρια χρόνου θανάτου, μετατροπέα επιπέδου και οδηγούς πύλης σε μία μόνο IC. Η λειτουργία ξεκινά από τις ακίδες RT και CT, όπου ένας εξωτερικός αντιστάτης και πυκνωτής ορίζουν τη συχνότητα του ταλαντωτή. Ο εσωτερικός ταλαντωτής παράγει εναλλασσόμενα σήματα που ελέγχουν τις εξόδους υψηλής και χαμηλής πλευράς.

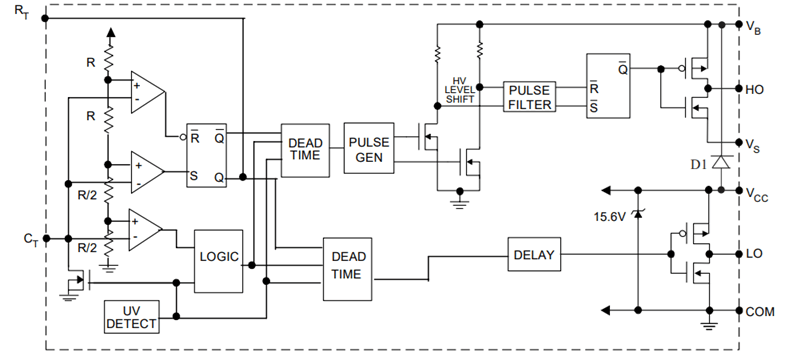

Διάγραμμα Λειτουργίας IR2153

Αυτά τα σήματα περνούν από την λογική και τα κυκλώματα χρόνου θανάτου, που εξασφαλίζουν ότι οι δύο MOSFET δεν ενεργοποιούνται ταυτόχρονα. Ο ενσωματωμένος χρόνος θανάτου βοηθά στην πρόληψη του ρεύματος διέλευσης και βελτιώνει την αξιοπιστία ενεργοποίησης. Ένας κύκλωμα αποκλεισμού με χαμηλή τάση παρακολουθεί επίσης την τάση τροφοδοσίας και απενεργοποιεί τις εξόδους εάν η τάση γίνει πολύ χαμηλή.

Για το κανάλι της υψηλής πλευράς, το σήμα μεταφέρεται μέσω ενός μετατροπέα επιπέδου υψηλής τάσης στην πλωτή ενότητα οδηγού. Ο οδηγός της υψηλής πλευράς χρησιμοποιεί τις ακίδες VB και VS μαζί με έναν πυκνωτή bootstrap για να δημιουργήσει την απαιτούμενη τάση οδηγού πύλης στην έξοδο HO. Ο οδηγός της χαμηλής πλευράς λειτουργεί άμεσα από την τροφοδοσία VCC και ελέγχει την έξοδο LO.

Συνδυάζοντας αυτές τις λειτουργίες σε μια συσκευή, το IR2153 μπορεί να δημιουργήσει συμπληρωματικά σήματα οδηγού πύλης υψηλής και χαμηλής πλευράς με ελάχιστους εξωτερικούς εξαρτήματα, κάνοντάς το χρήσιμο για τροφοδοσίες μισής γέφυρας, ηλεκτρονικούς βοηθητικούς χώρους και κυκλώματα μετατροπής.

Πώς να Χρησιμοποιήσετε το IC Οδηγού Πύλης IR2153

Αυτή η τυπική σύνδεση παρακάτω δείχνει το IR2153 ρυθμισμένο ως οδηγό ημιαγωγού αυτο-ταλάντωσης. Ο αντιστάτης RT και ο πυκνωτής CT που συνδέονται στις ακίδες χρονισμού προσδιορίζουν τη συχνότητα εναλλαγής του εσωτερικού ταλαντωτή. Επιλέγοντας διαφορετικές τιμές RT και CT, μπορείτε να προσαρμόσετε τη λειτουργική συχνότητα ώστε να ταιριάζει με τις απαιτήσεις της τροφοδοσίας, του αντιστροφέα ή του ηλεκτρονικού κυκλώματος μπαλαντέρ.

Οι έξοδοι HO και LO οδηγούν τις πύλες των MOSFET υψηλής και χαμηλής πλευράς μέσω αντιστατών πυλής. Αυτοί οι δύο MOSFET εναλλάσσονται, δημιουργώντας μια έξοδο ημιαγωγού στο μέσο μεταξύ τους. Η μορφή εναλλαγής συνδέεται στη συνέχεια με το φορτίο μέσω του δικτύου εξόδου, το οποίο μπορεί να περιλαμβάνει πυκνωτές, πηνία ή μετασχηματιστές ανάλογα με την εφαρμογή.

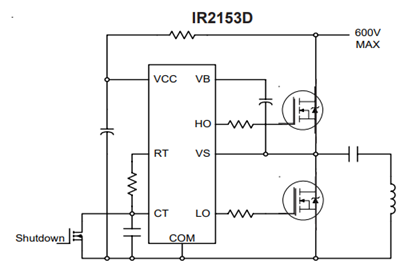

Τυπική Σύνδεση Τσιπ Οδήγησης Πύλης IR2153

Οι ακίδες VB και VS σχηματίζουν το κύκλωμα bootstrap που απαιτείται για την οδήγηση πύλης υψηλής πλευράς. Ένας πυκνωτής bootstrap που συνδέεται μεταξύ VB και VS αποθηκεύει φορτίο όταν ο MOSFET χαμηλής πλευράς είναι ενεργός. Αυτή η αποθηκευμένη ενέργεια επιτρέπει στην έξοδο HO να οδηγεί την πύλη του MOSFET υψηλής πλευράς πάνω από την τάση πηγής κατά την εναλλαγή της υψηλής πλευράς.

Η ακίδα VCC παρέχει ενέργεια στο τσιπ και στους οδηγούς πύλης, ενώ η ακίδα COM λειτουργεί ως αναφορά γείωσης. Ο πυκνωτής που είναι συνδεδεμένος μεταξύ VCC και COM λειτουργεί ως πυκνωτής παράκαμψης, βοηθώντας στη σταθεροποίηση της τάσης τροφοδοσίας και στη μείωση του θορύβου εναλλαγής.

Ένας τρανζίστορ απενεργοποίησης είναι επίσης συνδεδεμένος στο δίκτυο χρονισμού. Όταν ενεργοποιηθεί, αποφορτίζει τον πυκνωτή CT, σταματώντας τον ταλαντωτή και απενεργοποιώντας τη λειτουργία εναλλαγής. Αυτή η λειτουργία μπορεί να χρησιμοποιηθεί για προστασία, έλεγχο ενεργοποίησης/απενεργοποίησης ή λειτουργίες απενεργοποίησης λόγω βλάβης.

Ευρείες Εφαρμογές

• Τροφοδοσίες SMPS Ημιαγωγού Ημιγέφυρας

• Ορθογώνιοι Μετατροπείς Ενέργειας

• Αντιστροφείς DC-AC

• Συστήματα Θέρμανσης Επαγωγής

• Κυκλώματα Οδήγησης LED

• Συστήματα Φόρτισης Μπαταρίας

• Ελεγκτές Οδήγησης Μοτέρ

• Τροφοδοσίες Εναλλασσόμενου Ρεύματος Υψηλής Συχνότητας

• Μετατροπείς Εναλλασσόμενου σε Συνεχές Ρεύμα

• Αντιστροφείς Ηλιακής Ενέργειας

• Αδιάλειπτες Τροφοδοσίες (UPS), κ.λπ.

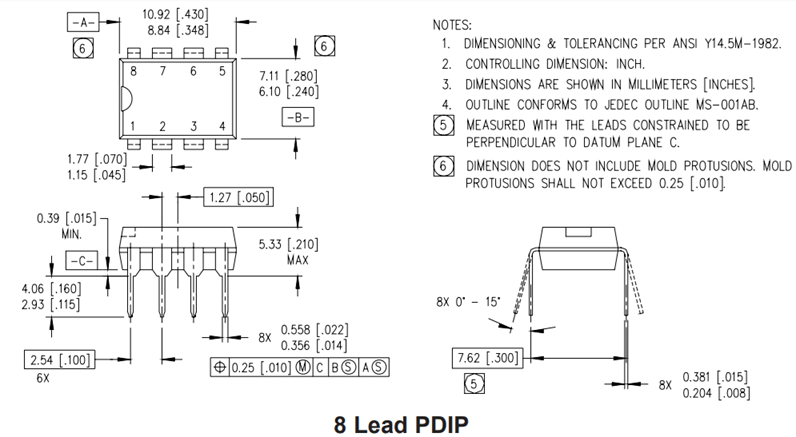

Μηχανικές Διαστάσεις

Κατασκευαστής

Το IR2153 αναπτύχθηκε αρχικά από την International Rectifier (IR), έναν γνωστό κατασκευαστή ημιαγωγών ενέργειας, τσιπ οδηγών πύλης, MOSFETs και IGBTs. Μετά την εξαγορά της International Rectifier από την Infineon Technologies, η οικογένεια IR2153 έγινε μέρος του χαρτοφυλακίου προϊόντων διαχείρισης ενέργειας και τσιπ οδηγών πύλης της Infineon. Η Infineon διαθέτει ισχυρή ικανότητα παραγωγής σε ημιαγωγούς υψηλής τάσης, προηγμένο ποιοτικό έλεγχο και μακροχρόνια υποστήριξη προϊόντων, επιτρέποντάς της να συνεχίσει να παράγει αξιόπιστα IR2153 και σχετικούς τσιπ οδηγούς ημιγέφυρας για ηλεκτρονικούς μπαλαντέρ, κυκλώματα SMPS, αντιστροφείς και άλλες εφαρμογές μετατροπής ενέργειας.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί το IR2153 χρησιμοποιεί ένα κύκλωμα bootstrap αντί για μια ξεχωριστή τροφοδοσία υψηλής πλευράς;

Το κύκλωμα bootstrap επιτρέπει στο IR2153 να οδηγεί τον MOSFET υψηλής πλευράς χωρίς να απαιτεί μια απομονωμένη πηγή ενέργειας. Αυτό μειώνει το κόστος, εξοικονομεί χώρο στο κύκλωμα και απλοποιεί το σχεδιασμό του κυκλώματος.

2. Τι συμβαίνει αν ο πυκνωτής bootstrap είναι πολύ μικρός;

Ένας πυκνωτής που είναι πολύ μικρός ενδέχεται να μην αποθηκεύει αρκετό φορτίο για να οδηγήσει πλήρως τον MOSFET υψηλής πλευράς. Αυτό μπορεί να οδηγήσει σε ημιτελή εναλλαγή, αυξημένη παραγωγή θερμότητας και μειωμένη απόδοση.

3. Μπορεί το IR2153 να οδηγήσει IGBTs όσο και MOSFETs;

Ναι. Το IR2153 μπορεί να οδηγήσει τόσο τους MOSFETs όσο και τους IGBTs εφόσον η τάση πύλης, η συχνότητα εναλλαγής και οι απαιτήσεις φορτίου πύλης είναι εντός των ικανοτήτων της συσκευής.

4. Γιατί η νεκρή χρονική περίοδος είναι σημαντική στις κυκλώσεις ημιγέφυρας;

Η νεκρή χρονική περίοδος αποτρέπει τις συσκευές εναλλαγής υψηλής και χαμηλής πλευράς από το να ενεργοποιούνται ταυτόχρονα. Χωρίς αυτήν, μπορεί να συμβεί ρεύμα διαπέρασης που μπορεί να βλάψει τη φάση ενέργειας.

5. Πώς απλοποιεί το IR2153 το σχεδιασμό τροφοδοσίας;

Ο ενσωματωμένος ταλαντωτής εξαλείφει την ανάγκη για εξωτερικό ρυθμιστή PWM σε πολλές εφαρμογές. Οι σχεδιαστές χρειάζονται μόνο έναν αντιστάτη RT και έναν πυκνωτή CT για να καθορίσουν τη συχνότητα εναλλαγής.

6. Μπορεί η συχνότητα εναλλαγής του IR2153 να ρυθμιστεί κατά τη διάρκεια της λειτουργίας;

Ναι. Δεδομένου ότι η συχνότητα προσδιορίζεται από το δίκτυο χρονισμού RT και CT, η αλλαγή αυτών των τιμών ή η χρήση ενός μεταβλητού αντιστάτη επιτρέπει την προσαρμογή της λειτουργικής συχνότητας.

7. Ποιο είναι το πλεονέκτημα της χρήσης ενός οδηγού υψηλής πλευράς και χαμηλής πλευράς σε ένα μόνο τσιπ;

Η ενσωμάτωση και των δύο οδηγών σε μία μόνο συσκευασία μειώνει τον αριθμό των εξαρτημάτων, απλοποιεί τη διάταξη PCB, βελτιώνει τον συντονισμό χρονισμού και μειώνει το συνολικό κόστος συστήματος.

8. Ποιες παράγοντες περιορίζουν τη μέγιστη λειτουργική συχνότητα του IR2153;

Το πρακτικό όριο συχνότητας εξαρτάται από το φορτίο πύλης του MOSFET, τις απώλειες εναλλαγής, την απόδοση του πυκνωτή bootstrap, τις απαιτήσεις νεκρού χρόνου και τις θερμικές παραμέτρους.

9. Μπορεί το IR2153 να χρησιμοποιηθεί σε σχεδιασμούς πλήρους γέφυρας μετατροπέα;

Ναι. Δύο συσκευές IR2153 μπορούν να χρησιμοποιηθούν μαζί για να ελέγξουν έναν μετατροπέα πλήρους γέφυρας, επιτρέποντας υψηλότερη ισχύ εξόδου και μεγαλύτερη ευελιξία σχεδιασμού.

10. Ποιες είναι οι πιο κοινές αιτίες αποτυχίας κυκλώματος IR2153;

Κοινές αιτίες περιλαμβάνουν την λανθασμένη διαστασιολόγηση του πυκνωτή bootstrap, τον ανεπαρκή σχεδιασμό οδήγησης πύλης, τη κακή διάταξη PCB, την ανεπαρκή αποσύνδεση τροφοδοσίας, τις υπερβολικές απότομες αυξήσεις τάσης και τη λειτουργία πέρα από τα όρια τάσης ή θερμοκρασίας της συσκευής.
