Πώς λειτουργούν οι σταθερές πηνίες σε ηλεκτρονικά κυκλώματα

Μια σταθερή πηνία έχει σχεδιαστεί για να παρέχει μια σταθερή τιμή επαγωγής που δεν αλλάζει κατά την κανονική λειτουργία. Αυτό την καθιστά χρήσιμη σε κυκλώματα που χρειάζονται σταθερό έλεγχο ρεύματος, αποθήκευση ενέργειας, φιλτράρισμα θορύβου και προσαρμογή σημάτων. Η απόδοση των σταθερών πηνίων εξαρτάται από βασικούς παράγοντες όπως η τιμή επαγωγής, το υλικό του πυρήνα, η ονομαστική ροή, η αντίσταση, η συχνότητα αυτεπαγωγής και ο τύπος συσκευασίας. Αυτό το άρθρο εξηγεί πώς λειτουργεί η σταθερή πηνία, πώς καθορίζεται η επαγωγή, οι κύριες λειτουργίες της, οι διάφοροι τύποι, οι προδιαγραφές, οι σημάνσεις και οι κοινές εφαρμογές στον πραγματικό κόσμο.

Κατάλογος

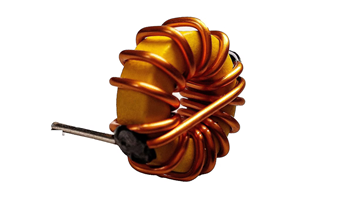

Πώς λειτουργεί μια σταθερή πηνία;

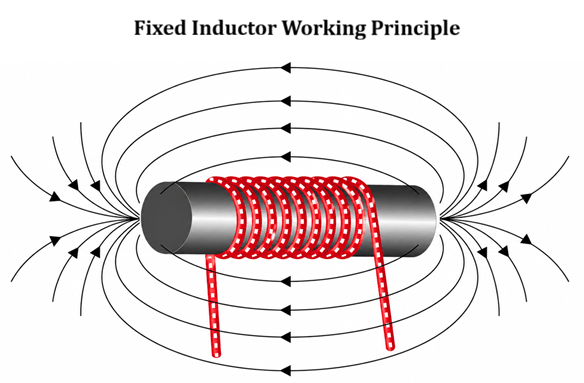

Μια σταθερή πηνία λειτουργεί παράγοντας και αποθηκεύοντας ενέργεια σε ένα μαγνητικό πεδίο όταν το ηλεκτρικό ρεύμα ρέει μέσω της περιελίξεής της. Όπως φαίνεται στην εικόνα παρακάτω, η κόκκινη περιελίξη είναι τυλιγμένη γύρω από ένα υλικό πυρήνα, και όταν μια τάση εφαρμόζεται στις ακροδέκτες, το ρεύμα αρχίζει να ρέει μέσω του καλωδίου. Αυτό το ρεύμα δημιουργεί ένα μαγνητικό πεδίο γύρω από κάθε στροφή της περιελίξης. Τα μεμονωμένα μαγνητικά πεδία συνδυάζονται για να σχηματίσουν ένα δυνατότερο συνολικό μαγνητικό πεδίο, που αναπαρίσταται από τις μαύρες καμπύλες γραμμές και τα βέλη που περιβάλλουν την πηνία. Το υλικό του πυρήνα βοηθά να συγκεντρωθεί η μαγνητική ροή, αυξάνοντας την επαγωγή και βελτιώνοντας την ικανότητα της πηνίας να αποθηκεύει ενέργεια.

Καθώς το ρεύμα αυξάνεται, το μαγνητικό πεδίο διαστέλλεται και αποθηκεύει ενέργεια μέσα στο μαγνητικό πεδίο που περιβάλλει την περιελίξη. Μία από τις πιο σημαντικές χαρακτηριστικές μιας σταθερής πηνίας είναι η ικανότητά της να αντιστέκεται σε ξαφνικές αλλαγές στο ρεύμα. Όταν το ρεύμα προσπαθεί να αυξηθεί γρήγορα, το διαστελλόμενο μαγνητικό πεδίο παράγει μια επαγόμενη τάση που αντιστέκεται στην αύξηση. Ομοίως, όταν το ρεύμα αρχίζει να μειώνεται, το καταρρέον μαγνητικό πεδίο παράγει μια τάση που προσπαθεί να διατηρήσει τη ροή του ρεύματος. Αυτό το φαινόμενο, γνωστό ως αυτο-επάγoση, βοηθά να σταθεροποιηθούν οι αλλαγές ρεύματος μέσα σε ένα κύκλωμα.

Όταν η πηγή ενέργειας αφαιρεθεί ή το ρεύμα μειωθεί, το μαγνητικό πεδίο καταρρέει και απελευθερώνει την αποθηκευμένη ενέργεια πίσω στο κύκλωμα. Η ικανότητά τους να αποθηκεύουν μαγνητική ενέργεια και να αντιστέκονται σε ταχείες διακυμάνσεις ρεύματος τους καθιστά απαραίτητα εξαρτήματα σε πολλά ηλεκτρονικά συστήματα.

Κατανόηση της επαγωγής σε σταθερές πηνίες

Η επαγωγή είναι η ιδιότητα μιας σταθερής πηνίας που καθορίζει πόσο αποτελεσματικά μπορεί να παράγει και να διατηρεί ένα μαγνητικό πεδίο όταν το ρεύμα ρέει μέσω της περιελίξεως. Αντιπροσωπεύει την ικανότητα της πηνίας να αντιστέκεται σε αλλαγές στο ρεύμα παράγοντας μια επαγόμενη τάση. Η ποσότητα επαγωγής μετριέται σε χένρι (H), με μικρότερες τιμές να εκφράζονται συνήθως σε μιλλιχένρι (mH) ή μικροχένρι (μH). Μια υψηλότερη τιμή επαγωγής σημαίνει γενικά ότι η πηνία μπορεί να αποθηκεύει περισσότερη μαγνητική ενέργεια και να παρέχει μεγαλύτερη αντίσταση σε αλλαγές στο ρεύμα.

Η αυτεπαγωγή ενός σταθερού αυτεπαγωγέα προσδιορίζεται από αρκετούς φυσικούς παράγοντες, όπως ο αριθμός των στροφών του καλωδίου, ο τύπος του υλικού του πυρήνα, η διατομή του πυρήνα και το μήκος της μαγνητικής διαδρομής. Για μια απλή σπείρα, η αυτεπαγωγή μπορεί να προσεγγιστεί χρησιμοποιώντας τον τύπο:

όπου:

• L = Αυτεπαγωγή (H)

• μ = Περατότητα του υλικού του πυρήνα

• N = Αριθμός στροφών στην περιέλιξη

• A = Διατομή του πυρήνα (m²)

• l = Μήκος της μαγνητικής διαδρομής (m)

Σύμφωνα με αυτή τη σχέση, η αύξηση του αριθμού των στροφών, η χρήση υλικού πυρήνα με μεγαλύτερη περατότητα ή η αύξηση της διατομής του πυρήνα θα αυξήσει την αυτεπαγωγή. Αντίθετα, μια μεγαλύτερη μαγνητική διαδρομή συνήθως μειώνει την τιμή της αυτεπαγωγής. Δεδομένου ότι αυτά τα φυσικά χαρακτηριστικά καθορίζονται κατά την παραγωγή, η αυτεπαγωγή ενός σταθερού αυτεπαγωγέα παραμένει σταθερή υπό κανονικές συνθήκες λειτουργίας.

Λειτουργίες Σταθερών Αυτεπαγωγέων

• Αποθήκευση Ενέργειας - Αποθηκεύει ενέργεια σε ένα μαγνητικό πεδίο όταν ρέει ρεύμα μέσω της περιέλιξης.

• Φιλτράρισμα και Μείωση Αλάτων - Μειώνει την ταλάντωση τάσης και τις κυματομορφές ρεύματος σε ηλεκτρικά κυκλώματα. Βοηθά στην παροχή μιας πιο ομαλής και σταθερής εξόδου.

• Καταστολή EMI και Θορύβου - Εμποδίζει ή μειώνει ανεπιθύμητους θορυβώδεις σήμα υψηλής συχνότητας. Βελτιώνει την ηλεκτρομαγνητική συμβατότητα και την ποιότητα σήματος.

• Επιλογή Συχνότητας και Τέχνη - Λειτουργεί με πυκνωτές για να σχηματίσει ταλαντωτικά κυκλώματα.

• Σύνδεση και Αποσύνδεση Σημάτων - Ελέγχει τη ροή AC και DC σημάτων εντός ενός κυκλώματος. Βοηθά στην απομόνωση του θορύβου και στη βελτίωση της σταθερότητας του κυκλώματος.

• Περιορισμός Ρεύματος και Προστασία Κυκλώματος - Αντιστέκεται σε ξαφνικές αλλαγές στη ροή ρεύματος. Βοηθά στη μείωση του ρεύματος εκκίνησης και προστατεύει ευαίσθητα εξαρτήματα από αιχμές ρεύματος.

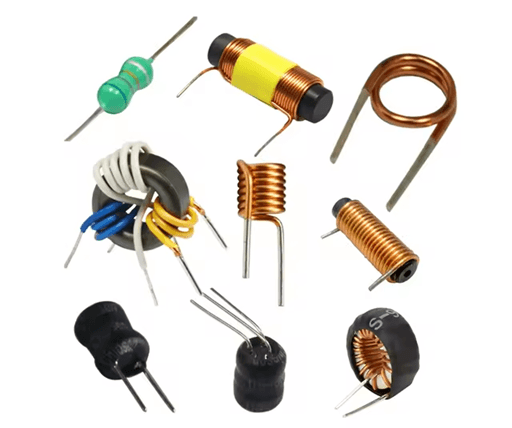

Διάφοροι Τύποι Σταθερών Αυτεπαγωγέων

Τύποι Με Βάση το Υλικό Πυρήνα

• Αυτεπαγωγείς Αέρος - Οι αυτεπαγωγείς αέρος δεν χρησιμοποιούν κανένα μαγνητικό υλικό πυρήνα και βασίζονται στον αέρα ως μαγνητική διαδρομή. Δεδομένου ότι δεν υπάρχει απώλεια πυρήνα ή κορεσμός, λειτουργούν καλά σε υψηλές συχνότητες.

• Αυτεπαγωγείς Σιδήρου - Οι αυτεπαγωγείς σιδήρου χρησιμοποιούν έναν σιδηρούχο πυρήνα για να αυξήσουν την μαγνητική περατότητα και την αυτεπαγωγή. Μπορούν να αποθηκεύσουν περισσότερη μαγνητική ενέργεια από τους αυτεπαγωγείς αέρος και συχνά χρησιμοποιούνται σε εφαρμογές χαμηλής συχνότητας ισχύος. Ωστόσο, μπορεί να υποστούν υψηλότερες απώλειες πυρήνα σε αυξημένες συχνότητες.

• Αυτεπαγωγείς Φερίτη - Οι αυτεπαγωγείς φερίτη χρησιμοποιούν υλικά μαγνητικής φύσης που μοιάζουν με κεραμικά γνωστά ως φερίτες. Αυτοί οι πυρήνες παρέχουν υψηλή αυτεπαγωγή διατηρώντας σχετικά χαμηλές απώλειες σε μεσαίες και υψηλές συχνότητες.

• Αυτεπαγωγείς Σιδήρου σε Σκόνη - Οι αυτεπαγωγείς σιδήρου σε σκόνη κατασκευάζονται χρησιμοποιώντας συμπιεσμένα σωματίδια σιδήρου αναμιγμένα με ένα μονωτικό υλικό. Αυτός ο σχεδιασμός βοηθά στη μείωση των απωλειών από ρεύματα έρματος και παρέχει καλή σταθερότητα σε ευρύ φάσμα συχνοτήτων.

Τύποι Με Βάση την Κατασκευή

• Αυτεπαγωγείς Περιελιγμένοι με Καλώδιο - Οι αυτεπαγωγείς περιελιγμένοι με καλώδιο κατασκευάζονται με την περιέλιξη μονωμένου χαλκού γύρω από έναν πυρήνα ή υποστηρικτική δομή. Είναι διαθέσιμοι σε ένα ευρύ φάσμα τιμών αυτεπαγωγής και αξιολογήσεων ρεύματος.

• Αυτεπαγωγείς Πολυεπίπεδοι Chip - Οι πολυεπίπεδοι chip αυτεπαγωγείς είναι συμπαγή επιφανειακά εξαρτήματα που κατασκευάζονται με την τοποθέτηση αγώγιμων και μαγνητικών στρώσεων. Το μικρό τους μέγεθος τους καθιστά κατάλληλους για κυκλώματα υψηλής πυκνότητας που χρησιμοποιούνται σε smartphones, tablet, ασύρματα μονάδες και άλλες φορητές ηλεκτρονικές συσκευές.

Τύποι Με Βάση την Εφαρμογή

• Αυτεπαγωγείς Ικανής Ικανότητας - Οι αυτεπαγωγείς αυτού του τύπου σχεδιάζονται ειδικά για να διαχειρίζονται υψηλότερους ρεύματα και να αποθηκεύουν μεγαλύτερες ποσότητες ενέργειας. Είναι θεμελιώδη στοιχεία σε κανονιστές τάσης, μετατροπείς DC-DC, συσκευές με μπαταρίες και συστήματα διαχείρισης ενέργειας.

• RF Αυτεπαγωγείς - Οι RF αυτεπαγωγείς είναι βελτιστοποιημένοι για εφαρμογές ραδιοσυχνοτήτων και σχεδιάζονται για να λειτουργούν αποδοτικά σε υψηλές συχνότητες. Διαθέτουν χαμηλές απώλειες, υψηλούς παράγοντες ποιότητας (Q) και σταθερά ηλεκτρικά χαρακτηριστικά.

Προδιαγραφές Σταθερών Αυτεπαγωγέων

Προδιαγραφή	Τυπικό Φάσμα / Τιμή	Περιγραφή
Τιμή Αυτεπαγωγής	1 nH έως 100 H+	Ποσότητα αυτεπαγωγής που παρέχεται από το εξάρτημα.
Τolerancia Αυτεπαγωγής	±1%, ±2%, ±5%, ±10%, ±20%	Υποδεικνύει πόσο μπορεί να διαφέρει η πραγματική αυτεπαγωγή από την ονομαστική τιμή.
Ονομαστικό Ρεύμα (Irms)	10 mA έως 100 A+	Μέγιστο συνεχές ρεύμα που μπορεί να μεταφέρει ο αυτεπαγωγέας με ασφάλεια.
Ρεύμα Κορεσμού (Isat)	50 mA έως 200 A+	Επίπεδο ρεύματος στο οποίο η αυτεπαγωγή αρχίζει να μειώνεται σημαντικά.
Αντίσταση DC (DCR)	0.001 Ω έως 100 Ω	Εσωτερική αντίσταση της περιέλιξης. Χαμηλότερες τιμές βελτιώνουν την αποδοτικότητα.
Αυτο-Ανταλγία Συχνότητα (SRF)	100 kHz έως 10 GHz+	Συχνότητα στην οποία ο πηνίο συμπεριφέρεται σαν ένα αναλογικό κύκλωμα.
Παράγοντας Ποιότητας (Q)	10 έως 300+	Μετρά την ενεργειακή αποδοτικότητα σε σχέση με τις ενεργειακές απώλειες.
Λειτουργική Θερμοκρασία	-55°C έως +155°C	Εύρος θερμοκρασίας για αξιόπιστη λειτουργία.
Υλικό Πυρήνα	Αέρας, Φερρίτης, Σκόνη Σιδήρου, Κεραμικό	Μαγνητικό υλικό που χρησιμοποιείται για την επίτευξη της επιθυμητής επαγωγής.
Συντελεστής Θερμοκρασίας	±20 έως ±500 ppm/°C	Δείχνει την παραλλαγή της επαγωγής με αλλαγές θερμοκρασίας.
Αντίσταση Μόνωσης	≥100 MΩ	Αντίσταση μεταξύ της περιέλιξης και του πυρήνα ή των ακροδεκτών.
Ονομαστική Τάση	10 V έως 1000 V+	Μέγιστη τάση που μπορεί να εφαρμοστεί με ασφάλεια.
Συχνότητα Δοκιμής	1 kHz, 10 kHz, 100 kHz, 1 MHz	Συχνότητα που χρησιμοποιείται για τη μέτρηση των τιμών επαγωγής.
Τύπος Πακέτου	Through-Hole, SMD, Ραδιολογική, Άξονας	Στυλ φυσικής τοποθέτησης του πηνίου.
Τύπος Ασπίδας	Με Ασπίδα ή Χωρίς Ασπίδα	Καθορίζει την αντοχή στην ηλεκτρομαγνητική παρεμβολή (EMI).
Μέγεθος / Διαστάσεις	0201 έως μεγάλους πηνίες ισχύος	Οι φυσικές διαστάσεις διαφέρουν ανάλογα με τις απαιτήσεις εφαρμογής.

Κοινές Σταθερές Βαθμολογίες Πηνίων κατά Εφαρμογή

Εφαρμογή	Τυπική Επαγωγή	Ονομαστική Ρεύματος	Εύρος Συχνότητας
RF Κυκλώματα	1 nH – 10 µH	10 mA – 1 A	MHz έως GHz
Φίλτρα Σημάτων	1 µH – 100 mH	10 mA – 5 A	kHz έως MHz
DC-DC Μετατροπείς	0.1 µH – 100 µH	0.5 A – 100 A	100 kHz – 5 MHz
Τροφοδοσίες	10 µH – 10 mH	1 A – 50 A	50 Hz – MHz
Κυκλώματα Ήχου	100 µH – 100 mH	100 mA – 10 A	20 Hz – 20 kHz
Καταστολή EMI	1 µH – 100 mH	100 mA – 50 A	kHz έως MHz

Σημάνσεις Σταθερού Πηνίου και Κωδικοί Επαγωγής

Μετά την ανασκόπηση των βασικών προδιαγραφών των σταθερών πηνίων, είναι σημαντικό να κατανοήσουμε πώς αυτές οι τιμές εμφανίζονται στο ίδιο το εξάρτημα. Οι κατασκευαστές χρησιμοποιούν διάφορα συστήματα σήμανσης για να δηλώσουν τις τιμές επαγωγής, τις ανοχές και τις πληροφορίες αναγνώρισης του προϊόντος. Μαθαίνοντας πώς να διαβάζετε αυτές τις σήμανσεις, σας βοηθά να αναγνωρίζετε γρήγορα τις προδιαγραφές ενός πηνίου κατά τη διάρκεια του σχεδιασμού κυκλώματος, της αντιμετώπισης προβλημάτων και της αντικατάστασης.

Μικρά πηνία επιφανειακής τοποθέτησης χρησιμοποιούν συνήθως ένα σύστημα κωδικοποίησης τριών ψηφίων. Σε αυτό το φορμά, τα πρώτα δύο ψηφία αντιπροσωπεύουν τους σημαντικούς αριθμούς, ενώ το τρίτο ψηφίο υποδηλώνει τον πολλαπλασιαστή. Για παράδειγμα, ο κωδικός 102 αντιπροσωπεύει 1000 nH (1 µH), ενώ 472 αντιπροσωπεύει 4700 nH (4.7 µH).

Ορισμένα πηνία χρησιμοποιούν ένα σύστημα κωδικοποίησης τεσσάρων ψηφίων για να παρέχουν μεγαλύτερη ακρίβεια. Εδώ, τα πρώτα τρία ψηφία αντιπροσωπεύουν τους σημαντικούς αριθμούς, και το τέταρτο ψηφίο υποδηλώνει τον πολλαπλασιαστή. Για παράδειγμα, το 1001 αντιστοιχεί σε 1000 nH (1 µH).

Μεγαλύτερα πηνία through-hole και πηνία ισχύος συχνά εμφανίζουν τις τιμές επαγωγής τους απευθείας σε µH ή mH. Πρόσθετοι δείκτες μπορεί να περιλαμβάνουν κωδικούς ανοχής, αναγνωριστικά κατασκευαστών, κωδικούς ημερομηνίας και αριθμούς εξαρτημάτων. Δεδομένου ότι οι μορφές σήμανσης μπορεί να διαφέρουν μεταξύ των κατασκευαστών, συνιστάται να συμβουλεύεστε το φύλλο δεδομένων όταν απαιτούνται λεπτομερείς προδιαγραφές όπως ονομαστική ρεύματος, ανοχή ή υλικό πυρήνα.

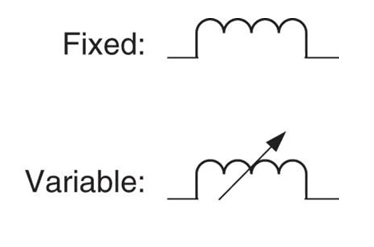

Σταθερός Πηνίο vs Μεταβλητός Πηνίο

Χαρακτηριστικό	Σταθερός Πηνίο	Μεταβλητός Πηνίο
Τιμή Επαγωγής	Σταθερή και δεν μπορεί να ρυθμιστεί	Μπορεί να ρυθμιστεί εντός ενός καθορισμένου εύρους
Κατασκευή	Χρησιμοποιεί ένα σταθερό σχέδιο πυρήνα και περιέλιξης	Χρησιμοποιεί έναν ρυθμιζόμενο πυρήνα ή μηχανισμό συντονισμού
Σύνθεση Κυκλώματος	Μη κατάλληλο για συντονισμό μετά την εγκατάσταση	Σχεδιασμένο για συντονισμό και καλιμπράρισμα κυκλώματος
Σταθερότητα	Υψηλή σταθερότητα και σταθερή απόδοση	Μπορεί να διαφέρει λόγω ρύθμισης ή δόνησης
Πολυπλοκότητα	Απλή κατασκευή	Πιο περίπλοκος μηχανικός σχεδιασμός
Κόστος	Γενικά χαμηλότερο κόστος	Συνήθως πιο ακριβό
Μέγεθος	Διατίθεται σε πολύ συμπαγή μεγέθη	Συχνά μεγαλύτερο λόγω μηχανισμού ρύθμισης
Αξιοπιστία	Υψηλή αξιοπιστία με λιγότερα κινούμενα μέρη	Χαμηλότερη αξιοπιστία λόγω κινητών εξαρτημάτων
Συντήρηση	Συνήθως δεν απαιτεί ρύθμιση μετά την εγκατάσταση	Μπορεί να απαιτεί περιοδική ρύθμιση ή καλιμπράρισμα

Πραγματικές Εφαρμογές Σταθερών Αυτοσχέδιων

• Τροφοδοσίες Ικανότητας και Μετατροπείς DC-DC

• Κυκλώματα Καταστολής EMI και Θορύβου

• Φίλτρα RF και Εξοπλισμός Επικοινωνίας

• Κυκλώματα Ταλαντωτών και Χρονισμού

• Διασταυρώσεις Ήχου και Ενισχυτές

• Κινητήρες και Βιομηχανικά Συστήματα Αυτοματισμού

• Αυτοκινητιστικά Ηλεκτρονικά και Συστήματα Διαχείρισης Μπαταρίας

• Καταναλωτικά Ηλεκτρονικά και Φορητές Συσκευές

• Φωτοβολταϊκοί Μετατροπείς και Συστήματα Ανανεώσιμης Ενέργειας

• Εξοπλισμός Μέτρησης και Οργάνων, κλπ.

Συμπέρασμα

Οι σταθεροί αυτοσχέδιοι είναι υπεύθυνοι για τον έλεγχο του ρεύματος, την αποθήκευση μαγνητικής ενέργειας, τη μείωση του ηλεκτρικού θορύβου και τη βελτίωση της σταθερότητας των κυκλωμάτων. Δεδομένου ότι η τιμή της επαγωγής τους είναι σταθερή, παρέχουν προβλέψιμη και αξιόπιστη απόδοση σε πολλές κατηγορίες ηλεκτρονικών συστημάτων. Η επιλογή του κατάλληλου σταθερού αυτοσχέδιου απαιτεί έλεγχο περισσότερων από μόνον την αξία της επαγωγής. Σημαντικές προδιαγραφές όπως το ονομαστικό ρεύμα, το ρεύμα κορεσμού, η DC αντίσταση, η ανοχή, το υλικό πυρήνα, η ζώνη συχνοτήτων και η θερμοκρασία λειτουργίας επηρεάζουν όλες την απόδοση. Κατανοώντας αυτές τις λεπτομέρειες, μπορείτε να επιλέξετε έναν σταθερό αυτοσχέδιο που ταιριάζει στις απαιτήσεις ισχύος, συχνότητας και αξιοπιστίας του κυκλώματος.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί είναι σημαντικό το ρεύμα κορεσμού κατά την επιλογή ενός σταθερού αυτοσχέδιου;

Το ρεύμα κορεσμού καθορίζει το μέγιστο ρεύμα που μπορεί να διαχειριστεί ένας αυτοσχέδιος πριν αρχίσει να πέφτει σημαντικά η επαγωγή του. Εάν το ρεύμα λειτουργίας υπερβεί αυτό το όριο, η αποδοτικότητα και η απόδοση του κυκλώματος μπορεί να επηρεαστούν.

2. Πώς επηρεάζει η DC αντίσταση (DCR) την απόδοση του σταθερού αυτοσχέδιου;

Η DCR προκαλεί απώλεια ισχύος με τη μορφή θερμότητας. Μια χαμηλότερη DCR γενικά βελτιώνει την απόδοση, μειώνει την αύξηση θερμοκρασίας και ελαχιστοποιεί τη απώλεια ενέργειας στα κυκλώματα ισχύος.

3. Γιατί οι αυτοσχέδιοι πυρήνες φερρίτη χρησιμοποιούνται συνήθως σε τροφοδοσίες ικανότητας;

Οι πυρήνες φερρίτη παρέχουν υψηλή επαγωγή με σχετικά χαμηλές απώλειες σε μεσαίες και υψηλές συχνότητες. Αυτό τους καθιστά κατάλληλους για ρυθμιστές εναλλασσόμενου ρεύματος, μετατροπείς και εφαρμογές φίλτρου.

4. Τι συμβαίνει αν ένας σταθερός αυτοσχέδιος λειτουργεί πάνω από τη συχνότητα αυτο-αντήχησής του (SRF);

Πάνω από την SRF, ο αυτοσχέδιος αρχίζει να συμπεριφέρεται περισσότερο σαν χωρητικότητα παρά σαν αυτοσχέδιος. Αυτό μπορεί να μειώσει την αποτελεσματικότητα του φιλτραρίσματος και να επηρεάσει αρνητικά την απόδοση του κυκλώματος.

5. Πώς επηρεάζει ο αριθμός των στροφών την επαγωγή;

Η αύξηση του αριθμού των στροφών αυξάνει την επαγωγή διότι παράγεται και συσχετίζεται περισσότερη μαγνητική ροή εντός της σπείρας. Ωστόσο, οι πρόσθετες στροφές μπορεί επίσης να αυξήσουν την αντίσταση και το μέγεθος των εξαρτημάτων.

6. Πότε θα πρέπει να χρησιμοποιηθεί ένας θωρακισμένος αυτοσχέδιος αντί ενός μη θωρακισμένου;

Οι θωρακισμένοι αυτοσχέδιοι είναι προτιμότεροι όταν πρέπει να ελαχιστοποιηθεί η ηλεκτρομαγνητική παρεμβολή. Βοηθούν στη μείωση της διαρροής του μαγνητικού πεδίου και στην αποφυγή παρεμβολών με κοντινά εξαρτήματα.

7. Γιατί οι αυτοσχέδιοι πυρήνες αέρα χρησιμοποιούνται συχνά σε κυκλώματα RF;

Οι αυτοσχέδιοι πυρήνες αέρα δεν έχουν απώλειες πυρήνα και δεν υποφέρουν από κορεσμό πυρήνα. Αυτό τους επιτρέπει να λειτουργούν αποτελεσματικά σε υψηλές συχνότητες που χρησιμοποιούνται σε συστήματα RF και επικοινωνιών.

8. Πώς επηρεάζει το υλικό πυρήνα την ικανότητα διαχείρισης ρεύματος ενός σταθερού αυτοσχέδιου;

Διάφορα υλικά πυρήνα έχουν διαφορετικές μαγνητικές ιδιότητες. Υλικά όπως το σιδηρούχο σκόνη μπορούν να διαχειριστούν υψηλότερα ρεύματα πριν φτάσουν στον κορεσμό, ενώ οι πυρήνες φερρίτη είναι βελτιστοποιημένοι για λειτουργία υψηλών συχνοτήτων.

9. Ποια είναι η διαφορά μεταξύ ονομαστικού ρεύματος και ρεύματος κορεσμού;

Το ονομαστικό ρεύμα είναι το μέγιστο συνεχές ρεύμα που μπορεί να μεταφέρει ο αυτοσχέδιος χωρίς υπερβολική θέρμανση. Το ρεύμα κορεσμού είναι το σημείο στο οποίο η επαγωγή αρχίζει να μειώνεται διότι ο πυρήνας γίνεται μαγνητικά κορεσμένος.
