Κατανόηση των πυκνωτών MLCC στη σύγχρονη Ηλεκτρονική

Οι πυκνωτές MLCC είναι συνήθως διαθέσιμοι σε συμπαγείς συσκευασίες τύπου chip με κεραμικά σώματα και μεταλλικούς ακροδέκτες σχεδιασμένους για τοποθέτηση PCB.Η επιλογή του σωστού MLCC δεν αφορά μόνο την επιλογή μιας τιμής χωρητικότητας.Αυτό το άρθρο θα συζητήσει τι είναι οι πυκνωτές MLCC, πώς λειτουργούν, τους κοινούς τύπους και μεγέθη τους, σημαντικά ηλεκτρικά χαρακτηριστικά, πραγματικές εφαρμογές και πολλά άλλα.

Κατάλογος

Τι είναι το MLCC (Πολλαπλών στρώσεων Κεραμικός Πυκνωτής);

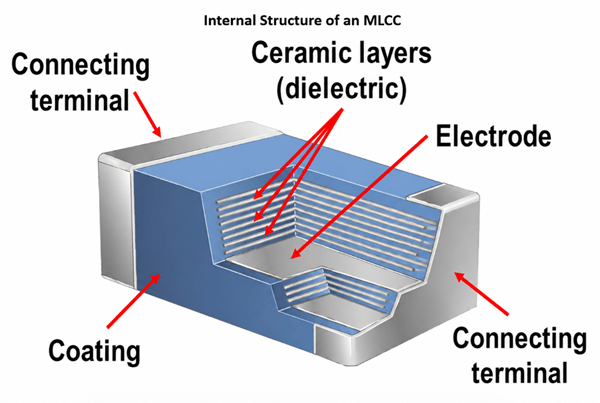

Ένας MLCC (Multi-layer Ceramic Capacitor) είναι ένας τύπος κεραμικού πυκνωτή που κατασκευάζεται με τη στοίβαξη πολλαπλών λεπτών κεραμικών διηλεκτρικών στρωμάτων με εσωτερικά μεταλλικά ηλεκτρόδια μέσα σε ένα μόνο συμπαγές τσιπ.Αυτά τα στοιβαγμένα στρώματα συνεργάζονται για να αποθηκεύουν ηλεκτρική ενέργεια διατηρώντας παράλληλα ένα πολύ μικρό φυσικό μέγεθος.

Τα MLCC χρησιμοποιούνται συνήθως ως πυκνωτές επιφανείας σε σύγχρονα ηλεκτρονικά κυκλώματα επειδή μπορούν να παρέχουν σχετικά υψηλή χωρητικότητα, γρήγορη ηλεκτρική απόκριση και σταθερή απόδοση υψηλής συχνότητας σε συμπαγείς συσκευές.Η πολυστρωματική κατασκευή τους επιτρέπει σε πολλά στρώματα πυκνωτών να λειτουργούν παράλληλα μέσα σε ένα πακέτο, αυξάνοντας την πυκνότητα χωρητικότητας σε σύγκριση με τους κεραμικούς πυκνωτές μονής στρώσης.

Τα περισσότερα MLCC είναι ορθογώνια εξαρτήματα τσιπ με μεταλλικές απολήξεις και στα δύο άκρα για άμεση τοποθέτηση PCB.Μέσα στο τσιπ, εναλλασσόμενα κεραμικά στρώματα και ηλεκτρόδια στοιβάζονται, συμπιέζονται και πυροσυσσωματώνονται σε υψηλή θερμοκρασία για να σχηματίσουν μια συμπαγή μονολιθική δομή.Λόγω αυτής της κατασκευής, τα MLCC ονομάζονται επίσης μονολιθικοί κεραμικοί πυκνωτές.

Πώς λειτουργούν οι πυκνωτές MLCC σε ηλεκτρονικά κυκλώματα

Οι πυκνωτές MLCC λειτουργούν αποθηκεύοντας ηλεκτρικό φορτίο μεταξύ των εσωτερικών ηλεκτροδίων τους και των κεραμικών διηλεκτρικών στρωμάτων.Όταν εφαρμόζεται τάση στους ακροδέκτες του πυκνωτή, ένα ηλεκτρικό πεδίο σχηματίζεται μέσα στο κεραμικό υλικό, επιτρέποντας στο MLCC να αποθηκεύει και να απελευθερώνει ηλεκτρική ενέργεια πολύ γρήγορα κατά τη λειτουργία του κυκλώματος.

Στα πρακτικά ηλεκτρονικά κυκλώματα, οι πυκνωτές MLCC χρησιμοποιούνται κυρίως για φιλτράρισμα θορύβου, παράκαμψη και αποσύνδεση, όπως φαίνεται στο παρακάτω διάγραμμα.Αυτές οι λειτουργίες βοηθούν στη διατήρηση σταθερής τάσης και στη μείωση των ανεπιθύμητων ηλεκτρικών παρεμβολών που μπορεί να επηρεάσουν ευαίσθητα ηλεκτρονικά εξαρτήματα.

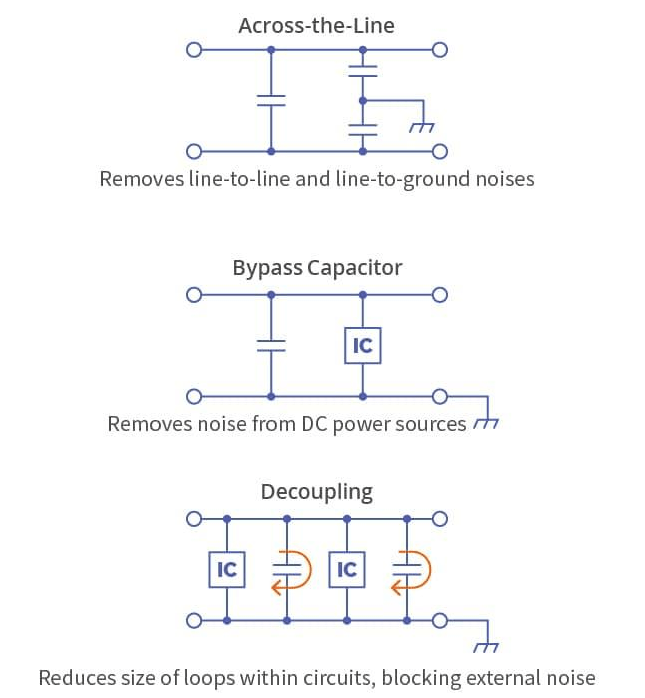

Σε εφαρμογές φιλτραρίσματος σε όλη τη γραμμή, οι πυκνωτές βοηθούν στην καταστολή του θορύβου γραμμής-γραμμής και γραμμής-γείωσης που δημιουργείται από κυκλώματα μεταγωγής ή εξωτερικές ηλεκτρικές παρεμβολές.Αυτό βελτιώνει την ποιότητα του σήματος και μειώνει τον ηλεκτρομαγνητικό θόρυβο στα συστήματα ισχύος.

Σε διαμορφώσεις πυκνωτών παράκαμψης, ένα MLCC συνδέεται κοντά σε έναν ακροδέκτη τροφοδοσίας IC για την αφαίρεση του θορύβου υψηλής συχνότητας από το τροφοδοτικό DC.Ο πυκνωτής παρέχει μια μικρή διαδρομή για τα ανεπιθύμητα σήματα θορύβου προς τη γείωση, ενώ επιτρέπει στο IC να λαμβάνει μια καθαρότερη και πιο σταθερή τροφοδοσία τάσης.

Σε εφαρμογές αποσύνδεσης, οι πυκνωτές MLCC μειώνουν τις διακυμάνσεις της τάσης που προκαλούνται από την ταχεία μεταγωγή εντός ολοκληρωμένων κυκλωμάτων.Όταν ένα IC απαιτεί ξαφνικά ρεύμα, το κοντινό MLCC απελευθερώνει γρήγορα την αποθηκευμένη ενέργεια για να σταθεροποιήσει την τοπική τάση τροφοδοσίας.Αυτό βοηθά στην πρόληψη της αστάθειας του σήματος, των σφαλμάτων χρονισμού και της ανεπιθύμητης σύζευξης θορύβου μεταξύ των κοντινών κυκλωμάτων.

Επειδή τα MLCC έχουν πολύ χαμηλή ESR (αντίσταση ισοδύναμης σειράς) και ESL (επαγωγή ισοδύναμης σειράς), μπορούν να αντιδράσουν εξαιρετικά γρήγορα σε θόρυβο υψηλής συχνότητας και παροδικές αιχμές ρεύματος.Αυτό τα καθιστά εξαιρετικά αποτελεσματικά σε επεξεργαστές, μικροελεγκτές, κυκλώματα RF, τροφοδοτικά μεταγωγής, συσκευές επικοινωνίας και ψηφιακά συστήματα υψηλής ταχύτητας.

Για να βελτιώσουν την απόδοση του φιλτραρίσματος σε διαφορετικά εύρη συχνοτήτων, οι μηχανικοί τοποθετούν συχνά πολλαπλούς πυκνωτές MLCC με διαφορετικές τιμές χωρητικότητας παράλληλα κοντά σε κρίσιμα IC και ράγες ισχύος.

Επεξήγηση των τύπων διηλεκτρικών MLCC

Το διηλεκτρικό υλικό που χρησιμοποιείται μέσα σε ένα MLCC επηρεάζει σε μεγάλο βαθμό την ηλεκτρική του απόδοση, τη σταθερότητα, το εύρος χωρητικότητας και την αξιοπιστία λειτουργίας του.Διαφορετικοί τύποι διηλεκτρικών έχουν σχεδιαστεί για διαφορετικές εφαρμογές, γι' αυτό η επιλογή του σωστού διηλεκτρικού MLCC είναι σημαντική στο σχεδιασμό ηλεκτρονικών κυκλωμάτων.

Τα διηλεκτρικά MLCC γενικά χωρίζονται σε δύο μεγάλες κατηγορίες: πυκνωτές κλάσης 1 και κατηγορίας 2.

Πυκνωτές MLCC κατηγορίας 1

Τα MLCC κλάσης 1 είναι σχεδιασμένα για εφαρμογές υψηλής σταθερότητας και ακρίβειας.Οι πιο συνηθισμένοι τύποι διηλεκτρικών κατηγορίας 1 είναι οι C0G και NP0.Αυτοί οι πυκνωτές διατηρούν πολύ σταθερή χωρητικότητα σε όλες τις αλλαγές θερμοκρασίας, τάσης και συχνότητας.

Λόγω των χαμηλών ηλεκτρικών απωλειών και της ελάχιστης μετατόπισης χωρητικότητας, τα MLCC κλάσης 1 χρησιμοποιούνται συνήθως σε κυκλώματα ραδιοσυχνοτήτων, ταλαντωτές, κυκλώματα συντονισμού, φίλτρα και εφαρμογές χρονισμού όπου η ακρίβεια είναι κρίσιμη.

Ωστόσο, οι MLCC κλάσης 1 παρέχουν συνήθως χαμηλότερες τιμές χωρητικότητας σε σύγκριση με τους πυκνωτές Κλάσης 2 και είναι γενικά πιο ακριβοί.

Πυκνωτές MLCC κατηγορίας 2

Τα MLCC κατηγορίας 2 είναι βελτιστοποιημένα για μεγαλύτερη πυκνότητα χωρητικότητας και συμπαγές μέγεθος.Οι κοινοί τύποι διηλεκτρικών περιλαμβάνουν τα X7R, X5R, Y5V και Z5U.Αυτοί οι πυκνωτές χρησιμοποιούνται ευρέως στο φιλτράρισμα τροφοδοσίας, την παράκαμψη, την αποσύνδεση και τα ηλεκτρονικά κυκλώματα γενικής χρήσης.

Τα X7R και X5R προσφέρουν έναν ισορροπημένο συνδυασμό τιμής χωρητικότητας, σταθερότητας θερμοκρασίας και κόστους, καθιστώντας τα μερικούς από τους πιο συχνά χρησιμοποιούμενους διηλεκτρικούς τύπους MLCC στα σύγχρονα ηλεκτρονικά.

Τα Y5V και Z5U μπορούν να επιτύχουν πολύ υψηλή χωρητικότητα σε μικρές συσκευασίες, αλλά η χωρητικότητά τους αλλάζει πιο σημαντικά με τη θερμοκρασία και την εφαρμοζόμενη τάση.Εξαιτίας αυτού, χρησιμοποιούνται συνήθως σε λιγότερο κρίσιμες εφαρμογές όπου δεν απαιτείται υψηλή ακρίβεια.

X7R vs X5R vs C0G Χαρακτηριστικά

Οι πυκνωτές C0G παρέχουν την καλύτερη ηλεκτρική σταθερότητα και τα χαμηλότερα χαρακτηριστικά απώλειας, αλλά οι τιμές χωρητικότητάς τους είναι συνήθως πολύ μικρότερες.Οι πυκνωτές X7R και X5R υποστηρίζουν πολύ υψηλότερες τιμές χωρητικότητας και είναι πιο κατάλληλοι για εφαρμογές φιλτραρίσματος και ισχύος.

Οι πυκνωτές X7R μπορούν να λειτουργήσουν σε μεγαλύτερο εύρος θερμοκρασιών από τους πυκνωτές X5R, ενώ το X5R συχνά επιτρέπει ελαφρώς υψηλότερη πυκνότητα χωρητικότητας σε μικρότερα μεγέθη.Η επιλογή μεταξύ αυτών των διηλεκτρικών τύπων εξαρτάται από την απαιτούμενη σταθερότητα, τη θερμοκρασία λειτουργίας, την ευαισθησία του κυκλώματος και τον διαθέσιμο χώρο PCB.

Κοινά μεγέθη και διαστάσεις συσκευασίας MLCC

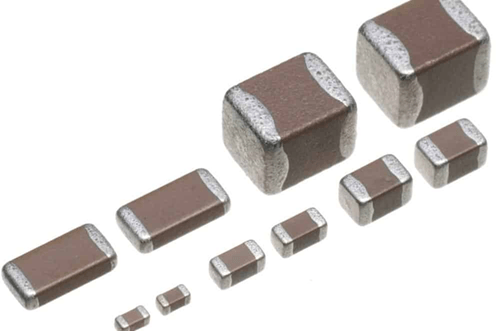

Οι πυκνωτές MLCC είναι διαθέσιμοι σε πολλά μεγέθη συσκευασίας για την υποστήριξη διαφορετικών απαιτήσεων κυκλώματος, διάταξης PCB και μικροσκοπικών ηλεκτρονικών σχεδίων.Το μέγεθος της συσκευασίας καθορίζει τις φυσικές διαστάσεις του πυκνωτή και μπορεί να επηρεάσει το εύρος χωρητικότητας, την ονομαστική τάση, την ικανότητα χειρισμού ρεύματος και τη μηχανική αντοχή.

Τα μικρότερα MLCC χρησιμοποιούνται συνήθως σε smartphone, φορητές συσκευές, tablet και συμπαγή ηλεκτρονικά είδη όπου ο χώρος PCB είναι περιορισμένος.Τα μεγαλύτερα μεγέθη συσκευασίας χρησιμοποιούνται συχνά σε τροφοδοτικά, συστήματα αυτοκινήτων και βιομηχανικά ηλεκτρονικά που απαιτούν υψηλότερη χωρητικότητα ή ονομασίες τάσης.

Τα πιο συνηθισμένα μεγέθη συσκευασίας MLCC φαίνονται παρακάτω.

Αυτοκρατορική Μέγεθος	Μετρική Μέγεθος	Τυπικό Εφαρμογές
0201	0603	Εξαιρετικά συμπαγής φορητές συσκευές
0402	1005	Smartphone και φορητά ηλεκτρονικά
0603	1608	Γενικής χρήσης κυκλώματα
0805	2012	Φιλτράρισμα ισχύος και αποσύνδεση
1206	3216	Πιο ψηλά εφαρμογές χωρητικότητας
1210	3225	Τροφοδοτικό και βιομηχανικά συστήματα

Καθώς το μέγεθος της συσκευασίας αυξάνεται, οι πυκνωτές MLCC μπορούν γενικά να υποστηρίξουν:

• Υψηλότερες τιμές χωρητικότητας

• Υψηλότερες τιμές τάσης

• Καλύτερη απαγωγή θερμότητας

• Βελτιωμένη μηχανική αντοχή

Ωστόσο, οι μεγαλύτεροι πυκνωτές απαιτούν επίσης περισσότερο χώρο PCB.Οι μηχανικοί συχνά εξισορροπούν το μέγεθος της συσκευασίας, την ηλεκτρική απόδοση, την αξιοπιστία και τους περιορισμούς διάταξης πλακέτας όταν επιλέγουν MLCC για ένα σχέδιο.Τα σύγχρονα ηλεκτρονικά προϊόντα συνεχίζουν να πιέζουν προς τα μικρότερα μεγέθη συσκευασιών MLCC για να υποστηρίζουν λεπτότερες και πιο συμπαγείς συσκευές διατηρώντας παράλληλα υψηλή ηλεκτρική απόδοση.

Σημαντικά ηλεκτρικά χαρακτηριστικά των πυκνωτών MLCC

Τα ηλεκτρικά χαρακτηριστικά του MLCC επηρεάζουν την απόδοση του πυκνωτή σε πραγματικά κυκλώματα, ειδικά στο φιλτράρισμα, την αποσύνδεση, τη σταθερότητα τάσης και τη λειτουργία υψηλής συχνότητας.

Τιμή χωρητικότητας

Η τιμή χωρητικότητας αναφέρεται στην ποσότητα ηλεκτρικού φορτίου που μπορεί να αποθηκεύσει ένα MLCC.Συνήθως μετριέται σε picofarads, νανοφαράντ ή microfarads.Σε ένα κύκλωμα, αυτή η τιμή επηρεάζει πόσο καλά ο πυκνωτής μπορεί να εξομαλύνει τις αλλαγές τάσης, το θόρυβο του φίλτρου ή να υποστηρίξει την ξαφνική ζήτηση ρεύματος από τα κοντινά εξαρτήματα.

Η τιμή χωρητικότητας ενός MLCC εξαρτάται από το διηλεκτρικό του υλικό, την εσωτερική επιφάνεια του ηλεκτροδίου, τον αριθμό των κεραμικών στρωμάτων και το μέγεθος της συσκευασίας.Τα μεγαλύτερα MLCC ή οι πυκνωτές με περισσότερα εσωτερικά στρώματα μπορούν συνήθως να παρέχουν υψηλότερη χωρητικότητα, ενώ μικρότερα πακέτα επιλέγονται συχνά όταν ο χώρος PCB είναι περιορισμένος.

Ανοχή χωρητικότητας

Η ανοχή χωρητικότητας δείχνει πόσο μπορεί να διαφέρει η πραγματική χωρητικότητα από την ονομαστική τιμή που αναγράφεται στο φύλλο δεδομένων.Για παράδειγμα, ένα MLCC βαθμολογημένο στο 1 μF με ανοχή ±10% μπορεί να έχει πραγματική χωρητικότητα ελαφρώς πάνω ή κάτω από αυτήν την τιμή.

Αυτό το χαρακτηριστικό είναι σημαντικό επειδή ορισμένα κυκλώματα χρειάζονται πολύ ακριβή χωρητικότητα για να λειτουργήσουν σωστά.Τα κυκλώματα ραδιοσυχνοτήτων, οι ταλαντωτές, τα φίλτρα και τα κυκλώματα χρονισμού συχνά απαιτούν αυστηρότερες τιμές ανοχής.Για γενική παράκαμψη και αποσύνδεση, η ευρύτερη ανοχή είναι συνήθως αποδεκτή, επειδή ο κύριος ρόλος του πυκνωτή είναι η μείωση του θορύβου και η σταθεροποίηση της τάσης.

Εκτίμηση και μείωση τάσης

Η ονομαστική τάση είναι η μέγιστη τάση που μπορεί να χειριστεί με ασφάλεια ένα MLCC κατά τη λειτουργία.Εάν η εφαρμοζόμενη τάση υπερβαίνει αυτήν την ονομαστική τιμή, το διηλεκτρικό υλικό μπορεί να υποστεί πίεση, γεγονός που μπορεί να μειώσει την αξιοπιστία ή να προκαλέσει αστοχία.

Σε πραγματικό σχεδιασμό κυκλωμάτων, οι μηχανικοί χρησιμοποιούν συχνά μείωση τάσης.Αυτό σημαίνει την επιλογή ενός MLCC με ονομαστική τάση υψηλότερη από την πραγματική τάση κυκλώματος.Για παράδειγμα, ένα MLCC 25 V μπορεί να χρησιμοποιηθεί σε ένα κύκλωμα 12 V για να παρέχει ασφαλέστερο περιθώριο λειτουργίας.Η μείωση συμβάλλει στη βελτίωση της μακροπρόθεσμης αξιοπιστίας, ειδικά σε εφαρμογές αυτοκινήτων, βιομηχανιών και τροφοδοσίας ρεύματος.

DC Bias Effect

Το φαινόμενο προκατάληψης DC είναι μια από τις πιο σημαντικές πραγματικές συμπεριφορές των πυκνωτών MLCC.Σε πολλά διηλεκτρικά κατηγορίας 2, όπως τα X5R και X7R, η ενεργός χωρητικότητα μειώνεται όταν εφαρμόζεται τάση DC.

Αυτό σημαίνει ότι ένας πυκνωτής με την ένδειξη 10 μF μπορεί να παρέχει πολύ μικρότερη χωρητικότητα κατά την πραγματική λειτουργία.Το αποτέλεσμα είναι ισχυρότερο σε μικρά μεγέθη συσκευασίας και MLCC υψηλής χωρητικότητας.Εξαιτίας αυτού, οι μηχανικοί συχνά ελέγχουν τις καμπύλες πόλωσης DC στο φύλλο δεδομένων και μπορεί να επιλέξουν υψηλότερη τιμή χωρητικότητας από αυτή που απαιτεί θεωρητικά το κύκλωμα.

ΕΣΡ

Το ESR, ή η αντίσταση ισοδύναμης σειράς, είναι η μικρή εσωτερική αντίσταση μέσα στον πυκνωτή.Ένα χαμηλότερο ESR επιτρέπει στο MLCC να ανταποκρίνεται γρήγορα στις τρέχουσες αλλαγές και μειώνει την απώλεια ενέργειας κατά τη λειτουργία.

Οι πυκνωτές MLCC έχουν συνήθως πολύ χαμηλότερο ESR από τους ηλεκτρολυτικούς πυκνωτές.Αυτό τα καθιστά αποτελεσματικά για φιλτράρισμα υψηλής συχνότητας, εναλλαγή τροφοδοτικών, κυκλώματα ραδιοσυχνοτήτων και αποσύνδεση κοντά στις ακίδες τροφοδοσίας IC.Το χαμηλό ESR βοηθά επίσης στη μείωση της παραγωγής θερμότητας και βελτιώνει την απόδοση του κυκλώματος.

ESL

ESL, ή Equivalent Series Inductance, είναι η μικρή ανεπιθύμητη αυτεπαγωγή που προκαλείται από την εσωτερική δομή και τους ακροδέκτες του πυκνωτή.Σε υψηλές συχνότητες, το ESL μπορεί να επηρεάσει το πόσο καλά φιλτράρει τον θόρυβο ο πυκνωτής.

Τα MLCC συνήθως έχουν χαμηλό ESL λόγω της συμπαγούς πολυστρωματικής δομής τους και των σύντομων διαδρομών ρεύματος.Αυτό τα καθιστά κατάλληλα για ψηφιακά κυκλώματα υψηλής ταχύτητας, επεξεργαστές, συσκευές επικοινωνίας και συστήματα ραδιοσυχνοτήτων όπου απαιτείται γρήγορη καταστολή θορύβου.

Χαρακτηριστικά Θερμοκρασίας

Τα χαρακτηριστικά θερμοκρασίας περιγράφουν πώς αλλάζει η χωρητικότητα όταν αλλάζει η θερμοκρασία λειτουργίας.Διαφορετικά διηλεκτρικά υλικά συμπεριφέρονται διαφορετικά υπό πίεση θερμοκρασίας.

Τα C0G MLCC προσφέρουν εξαιρετική σταθερότητα θερμοκρασίας και χρησιμοποιούνται σε κυκλώματα ακριβείας.Οι πυκνωτές X7R και X5R παρέχουν υψηλότερη χωρητικότητα αλλά επιτρέπουν μεγαλύτερη διακύμανση της χωρητικότητας με τη θερμοκρασία.Οι πυκνωτές Y5V και Z5U μπορούν να προσφέρουν υψηλή χωρητικότητα σε μικρά μεγέθη, αλλά η σταθερότητα θερμοκρασίας τους είναι πολύ πιο αδύναμη.

Χαρακτηριστικά Συχνότητας

Τα χαρακτηριστικά συχνότητας περιγράφουν πώς συμπεριφέρεται ένα MLCC καθώς αλλάζει η συχνότητα του σήματος.Οι πυκνωτές MLCC χρησιμοποιούνται ευρέως σε κυκλώματα υψηλής συχνότητας επειδή έχουν χαμηλό ESR και χαμηλό ESL.

Σε υψηλές συχνότητες, τα MLCC μπορούν να βοηθήσουν στην απομάκρυνση του ανεπιθύμητου θορύβου, στη σταθεροποίηση των σιδηροτροχιών ισχύος και στην υποστήριξη της λειτουργίας καθαρού σήματος.Αυτός είναι ο λόγος που χρησιμοποιούνται συνήθως σε ρυθμιστές μεταγωγής, μονάδες RF, επεξεργαστές, GPU και κυκλώματα επικοινωνίας.

Αντίσταση μόνωσης

Η αντίσταση μόνωσης μετρά πόσο καλά το διηλεκτρικό υλικό αποτρέπει το ρεύμα διαρροής μεταξύ των εσωτερικών ηλεκτροδίων.Μια υψηλότερη αντίσταση μόνωσης σημαίνει ότι ο πυκνωτής μπορεί να συγκρατήσει το φορτίο πιο αποτελεσματικά με λιγότερη διαρροή.

Αυτό είναι σημαντικό σε κυκλώματα χαμηλής κατανάλωσης, συσκευές που λειτουργούν με μπαταρία, κυκλώματα χρονισμού και αναλογικά συστήματα ακριβείας.Η κακή αντίσταση μόνωσης μπορεί να αυξήσει την απώλεια ισχύος και να μειώσει την ακρίβεια του κυκλώματος.

Χαρακτηριστικά γήρανσης

Τα χαρακτηριστικά γήρανσης περιγράφουν πώς η χωρητικότητα αλλάζει με την πάροδο του χρόνου.Ορισμένα MLCC, ειδικά οι τύποι Κλάσης 2, όπως τα X7R και X5R, χάνουν σταδιακά χωρητικότητα λόγω αλλαγών στο κεραμικό διηλεκτρικό υλικό.

Οι πυκνωτές C0G έχουν πολύ χαμηλή γήρανση και παραμένουν σταθεροί για μεγάλο χρονικό διάστημα.Τα MLCC κλάσης 2 προσφέρουν υψηλότερη χωρητικότητα, αλλά οι σχεδιαστές πρέπει να εξετάσουν τη γήρανση όταν η μακροπρόθεσμη σταθερότητα χωρητικότητας είναι σημαντική.

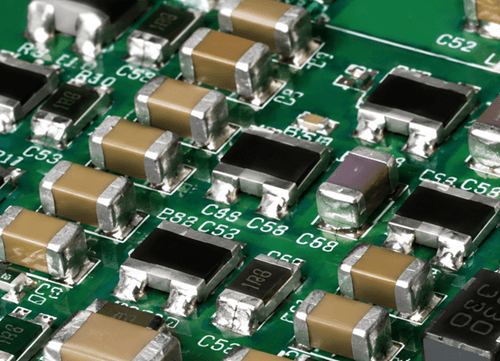

Εφαρμογές MLCC σε πραγματικά ηλεκτρονικά συστήματα

Smartphone και φορητές συσκευές

Τα smartphone, τα tablet και οι φορητές συσκευές χρησιμοποιούν μεγάλο αριθμό πυκνωτών MLCC για διαχείριση ενέργειας, φιλτράρισμα σήματος, επικοινωνία RF και αποσύνδεση επεξεργαστή.Τα μικρά μεγέθη συσκευασίας τους τα καθιστούν ιδανικά για συμπαγή ηλεκτρονικά σχέδια.

Τροφοδοτικά και μετατροπείς DC-DC

Τα MLCC χρησιμοποιούνται συνήθως σε τροφοδοτικά μεταγωγής και μετατροπείς DC-DC για τη μείωση του κυματισμού τάσης, τη σταθεροποίηση της τάσης εξόδου και το φιλτράρισμα του θορύβου υψηλής συχνότητας που δημιουργείται κατά τη λειτουργία μεταγωγής.

Μητρικές πλακέτες υπολογιστών και GPU

Οι σύγχρονες μητρικές και κάρτες γραφικών χρησιμοποιούν πυκνωτές MLCC κοντά σε CPU, GPU και τσιπ μνήμης για να διατηρούν σταθερή παροχή ισχύος κατά την επεξεργασία υψηλής ταχύτητας και τις γρήγορες αλλαγές ρεύματος.

Ηλεκτρονικά Αυτοκινήτων

Τα συστήματα αυτοκινήτων χρησιμοποιούν MLCC σε μονάδες ελέγχου κινητήρα, συστήματα infotainment, μονάδες ADAS, αισθητήρες και συστήματα ισχύος ηλεκτρικών οχημάτων.Τα MLCC κατηγορίας αυτοκινήτου έχουν σχεδιαστεί για να αντέχουν τους κραδασμούς, τη θερμότητα και τις σκληρές συνθήκες λειτουργίας.

Βιομηχανικός Εξοπλισμός

Τα συστήματα βιομηχανικού ελέγχου, η ρομποτική και ο εξοπλισμός αυτοματισμού χρησιμοποιούν πυκνωτές MLCC για φιλτράρισμα σήματος, σταθεροποίηση ισχύος και καταστολή ηλεκτρομαγνητικού θορύβου σε περιβάλλοντα υψηλής αξιοπιστίας.

RF και κυκλώματα επικοινωνίας

Οι μονάδες RF, οι συσκευές ασύρματης επικοινωνίας και τα συστήματα κεραιών χρησιμοποιούν MLCC λόγω των χαμηλών χαρακτηριστικών τους ESR και χαμηλού ESL, που συμβάλλουν στη βελτίωση της απόδοσης του σήματος υψηλής συχνότητας.

Καταναλωτικά Ηλεκτρονικά

Οι τηλεοράσεις, οι κονσόλες παιχνιδιών, οι κάμερες, τα συστήματα ήχου και οι οικιακές συσκευές χρησιμοποιούν πυκνωτές MLCC για φιλτράρισμα, χρονισμό και σταθερή λειτουργία ισχύος σε συμπαγή ηλεκτρονικά κυκλώματα.

Ιατρικά Ηλεκτρονικά

Ιατρικές συσκευές όπως οθόνες ασθενών, φορητός διαγνωστικός εξοπλισμός και συστήματα απεικόνισης χρησιμοποιούν MLCC λόγω της αξιοπιστίας, του συμπαγούς μεγέθους και της σταθερής ηλεκτρικής τους απόδοσης.

Διακομιστές AI και κέντρα δεδομένων

Οι διακομιστές υψηλής απόδοσης και τα υπολογιστικά συστήματα AI χρησιμοποιούν μεγάλο αριθμό πυκνωτών MLCC για την υποστήριξη γρήγορων επεξεργαστών, παροχής ισχύος υψηλού ρεύματος και σταθερής λειτουργίας σε περιβάλλοντα υπολογιστών υψηλής ταχύτητας.

MLCC εναντίον άλλων πυκνωτών

Παράμετρος	MLCC	Ηλεκτρολυτικό Πυκνωτής	Ταντάλιο Πυκνωτής	Ταινία Πυκνωτής
Κατασκευή Υλικό	Κεραμικό διηλεκτρικό	Υγρό ηλεκτρολύτη	Οξείδιο του τανταλίου	Πλαστική μεμβράνη διηλεκτρικό
Πολικότητα	Μη πολωμένο	Συνήθως πολωμένος	Πολωμένο	Μη πολωμένο
Φυσικό μέγεθος	Πολύ συμπαγής	Μεγαλύτερο	Συμπαγές	Μεγαλύτερο
Χωρητικότητα Εύρος	Χαμηλά έως μέτρια/υψηλή	Πολύ ψηλά	Μέτρια προς υψηλή	Χαμηλό προς μέτριο
ΕΣΡ	Πολύ χαμηλά	Πιο ψηλά	Χαμηλό	Χαμηλό
ESL	Πολύ χαμηλά	Μέτρια	Χαμηλό	Μέτρια
Υψηλής συχνότητας Απόδοση	Εξαιρετικό	Περιορισμένη	Καλό	Καλό
Τάση Σταθερότητα	Επηρεασμένος από DC προκατάληψη	Πιο σταθερό	Σταθερό	Πολύ σταθερό
Θερμοκρασία Σταθερότητα	Εξαρτάται από διηλεκτρικού τύπου	Μέτρια	Καλό	Εξαιρετικό
Γήρανση Χαρακτηριστικά	Τύποι κατηγορίας 2 μπορεί να γεράσει	Ηλεκτρολύτης υποβαθμίζεται με την πάροδο του χρόνου	Σταθερό	Πολύ χαμηλή γήρανση
Διάρκεια ζωής	Μακρύς	Περιορίζεται από ξήρανση ηλεκτρολυτών	Μακρύ αν είναι σωστά χρησιμοποιείται	Μακρύς
Συμπεριφορά αποτυχίας	Ράγισμα ή βραχυκύκλωμα	Ηλεκτρολύτης διαρροή ή ξήρανση	Μπορεί να αποτύχει σύντομα αν υπερτονίζεται	Συνήθως ανοιχτό αποτυχία
Ακρίβεια Εφαρμογές	C0G κατάλληλο	Όχι ιδανικό	Μέτρια	Εξαιρετικό
Τροφοδοτικό Φιλτράρισμα	Καλό για ψηλά συχνότητα	Εξαιρετικό για μαζικό φιλτράρισμα	Καλό	Μέτρια
Εφαρμογές RF	Εξαιρετικό	Φτωχός	Μέτρια	Καλό
Τυπικό Εφαρμογές	Αποσύνδεση, φιλτράρισμα, κυκλώματα RF	Μαζική ενέργεια αποθήκευση, τροφοδοτικά	Συμπαγής ισχύς κυκλώματα	Ήχος, κυκλώματα ακριβείας, υψηλής τάσης
Κόστος	Χαμηλή έως μέτρια	Χαμηλό	Μέτρια προς υψηλή	Μέτρια
Κύριο πλεονέκτημα	Μικρό μέγεθος και απόδοση υψηλής συχνότητας	Πολύ ψηλά χωρητικότητα	Σταθερό χωρητικότητα σε συμπαγές μέγεθος	Εξαιρετικό σταθερότητα και ακρίβεια
Κύριος περιορισμός	Προκατάληψη DC απώλεια χωρητικότητας	Μεγαλύτερο μέγεθος και μικρότερη διάρκεια ζωής	Πολικότητα ευαισθησία	Μεγαλύτερο σωματικό μέγεθος

Ζήτηση βιομηχανικής αγοράς MLCC

Η παγκόσμια ζήτηση για πυκνωτές MLCC συνεχίζει να αυξάνεται επειδή οι σύγχρονες ηλεκτρονικές συσκευές απαιτούν μικρότερα, ταχύτερα και πιο αξιόπιστα εξαρτήματα.Καθώς οι τεχνολογίες όπως το 5G, τα ηλεκτρικά οχήματα, οι διακομιστές AI και οι συσκευές IoT συνεχίζουν να επεκτείνονται, η ανάγκη για πυκνωτές MLCC υψηλής απόδοσης αυξάνεται επίσης γρήγορα.

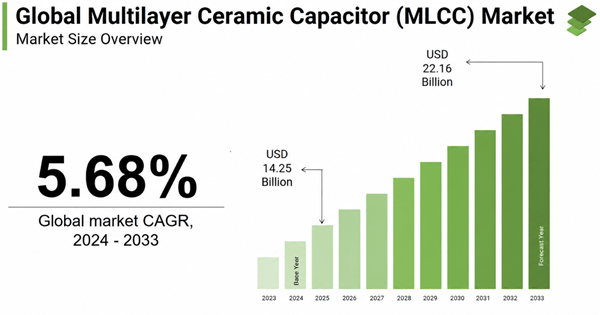

Η εικόνα δείχνει την προβλεπόμενη ανάπτυξη της παγκόσμιας αγοράς MLCC από το 2024 έως το 2033. Η αγορά αναμένεται να αυξηθεί από περίπου 14,25 δισεκατομμύρια δολάρια ΗΠΑ το 2025 σε περίπου 22,16 δισεκατομμύρια δολάρια ΗΠΑ έως το 2033, με σύνθετο ετήσιο ρυθμό ανάπτυξης (CAGR) περίπου 5,68%.Αυτή η σταθερή αύξηση αντανακλά την αυξανόμενη ζήτηση για συμπαγή και υψηλής χωρητικότητας ηλεκτρονικά εξαρτήματα στις σύγχρονες βιομηχανίες.

Ένας από τους μεγαλύτερους συνεισφέροντες στη ζήτηση MLCC είναι η αυτοκινητοβιομηχανία, ειδικά τα ηλεκτρικά οχήματα και τα συστήματα ADAS, τα οποία απαιτούν μεγάλο αριθμό πυκνωτών για έλεγχο ισχύος, συστήματα μπαταρίας, αισθητήρες και μονάδες επικοινωνίας.Επιπλέον, οι σταθμοί βάσης 5G και τα κέντρα δεδομένων AI χρησιμοποιούν ηλεκτρονικά κυκλώματα υψηλής πυκνότητας που απαιτούν σταθερή παροχή ισχύος και φιλτράρισμα υψηλής συχνότητας, αυξάνοντας τη χρήση πυκνωτών MLCC σε προηγμένα ηλεκτρονικά συστήματα.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί οι πυκνωτές MLCC μερικές φορές παράγουν ηχητικό θόρυβο σε ηλεκτρονικές συσκευές;

Ορισμένοι πυκνωτές MLCC μπορούν να παράγουν ηχητικό θόρυβο λόγω του πιεζοηλεκτρικού φαινομένου μέσα στο κεραμικό διηλεκτρικό υλικό.Όταν εφαρμόζεται τάση υψηλής συχνότητας, τα κεραμικά στρώματα διαστέλλονται ελαφρώς και συστέλλονται, δημιουργώντας μηχανικούς κραδασμούς.Σε ορισμένα κυκλώματα όπως οι μετατροπείς DC-DC ή οι ρυθμιστές ισχύος, αυτή η δόνηση μπορεί να γίνει αρκετά ισχυρή ώστε να δημιουργήσει έναν ήχο βουητού ή γκρίνιας.

2. Γιατί πολλοί πυκνωτές MLCC με διαφορετικές τιμές χωρητικότητας συνδέονται συχνά παράλληλα;

Οι μηχανικοί συχνά συνδέουν πολλούς πυκνωτές MLCC παράλληλα, επειδή οι διαφορετικές τιμές χωρητικότητας αποδίδουν καλύτερα σε διαφορετικές περιοχές συχνοτήτων.Οι μικρότεροι πυκνωτές χειρίζονται θόρυβο πολύ υψηλής συχνότητας, ενώ οι μεγαλύτεροι πυκνωτές παρέχουν καλύτερο φιλτράρισμα χαμηλής συχνότητας και αποθήκευση ενέργειας.Αυτός ο συνδυασμός βελτιώνει τη συνολική σταθερότητα ισχύος και την απόδοση φιλτραρίσματος.

3. Πώς μπορεί να επηρεάσει η ζημιά στην εύκαμπτη PCB τους πυκνωτές MLCC;

Η κάμψη PCB μπορεί να δημιουργήσει μηχανική καταπόνηση στους πυκνωτές MLCC, ειδικά σε μεγαλύτερα μεγέθη συσκευασίας.Η υπερβολική κάμψη μπορεί να σπάσει το κεραμικό σώμα ή τα εσωτερικά ηλεκτρόδια, οδηγώντας σε μειωμένη χωρητικότητα, διαλείπουσα λειτουργία ή αστοχία βραχυκυκλώματος.Η σωστή διάταξη PCB και τεχνικές τοποθέτησης συμβάλλουν στη μείωση αυτού του κινδύνου.

4. Γιατί χρησιμοποιούνται πυκνωτές MLCC με μαλακό τερματισμό στα ηλεκτρονικά αυτοκινήτων;

Τα μαλακά τερματικά MLCC περιλαμβάνουν εύκαμπτα αγώγιμα στρώματα που απορροφούν τη μηχανική καταπόνηση και τους κραδασμούς.Αυτό βοηθά στην αποφυγή ρωγμών που προκαλείται από θερμική διαστολή, κάμψη της σανίδας ή σκληρές συνθήκες λειτουργίας του αυτοκινήτου.Χρησιμοποιούνται ευρέως σε ηλεκτρικά οχήματα και κρίσιμα για την ασφάλεια συστήματα αυτοκινήτων.

5. Πώς επηρεάζει η αυτοσυντονιζόμενη συχνότητα την απόδοση του πυκνωτή MLCC;

Κάθε πυκνωτής MLCC έχει μια αυτοσυντονιζόμενη συχνότητα όπου η χωρητική αντίδραση και η επαγωγική αντίδραση γίνονται ίσες.Κοντά σε αυτή τη συχνότητα, ο πυκνωτής παρέχει την καλύτερη απόδοση φιλτραρίσματος.Πάνω από τη συχνότητα αυτοσυντονισμού, ο πυκνωτής αρχίζει να συμπεριφέρεται περισσότερο σαν επαγωγέας, μειώνοντας την αποτελεσματικότητά του για την καταστολή θορύβου.

6. Πώς ο κύκλος της θερμοκρασίας και η θερμική καταπόνηση επηρεάζουν την αξιοπιστία του MLCC;

Η επαναλαμβανόμενη θέρμανση και ψύξη μπορεί να δημιουργήσει θερμική καταπόνηση στο εσωτερικό των κεραμικών στρωμάτων και των αρμών συγκόλλησης ενός πυκνωτή MLCC.Με την πάροδο του χρόνου, αυτή η καταπόνηση μπορεί να οδηγήσει σε ρωγμές ή μειωμένη αξιοπιστία, ειδικά σε περιβάλλοντα αυτοκινήτων και βιομηχανιών όπου είναι συχνές μεγάλες αλλαγές θερμοκρασίας.

7. Γιατί οι πυκνωτές MLCC αντικαθιστούν ορισμένους ηλεκτρολυτικούς πυκνωτές στα σύγχρονα ηλεκτρονικά;

Οι σύγχρονοι πυκνωτές MLCC μπορούν να επιτύχουν υψηλότερες τιμές χωρητικότητας σε συμπαγή μεγέθη, ενώ προσφέρουν χαμηλότερο ESR και καλύτερη απόδοση υψηλής συχνότητας από τους ηλεκτρολυτικούς πυκνωτές.Αυτό επιτρέπει σε πολλές συμπαγείς συσκευές, όπως smartphone, tablet και εξαιρετικά λεπτούς φορητούς υπολογιστές, να μειώσουν τον χώρο στην πλακέτα και να βελτιώσουν την απόδοση ισχύος.

8. Ποιους παράγοντες πρέπει να λάβουν υπόψη οι μηχανικοί όταν επιλέγουν έναν πυκνωτή MLCC για ένα τροφοδοτικό μεταγωγής;

Οι μηχανικοί συνήθως λαμβάνουν υπόψη την τιμή χωρητικότητας, την ονομαστική τάση, το φαινόμενο πόλωσης DC, το ESR, το ESL, την ικανότητα ρεύματος κυματισμού, το μέγεθος συσκευασίας και το εύρος θερμοκρασίας λειτουργίας.Αυτοί οι παράγοντες επηρεάζουν άμεσα την απόδοση του φιλτραρίσματος, τη σταθερότητα της τάσης, την απόδοση και τη μακροπρόθεσμη αξιοπιστία στα κυκλώματα τροφοδοσίας μεταγωγής.
