Ελεγκτές ηλιακής φόρτισης PWM εναντίον MPPT: Ποιος είναι καλύτερος;

Ένας ελεγκτής ηλιακής φόρτισης είναι μια σημαντική συσκευή που χρησιμοποιείται μεταξύ ηλιακών συλλεκτών και μπαταριών.Η κύρια δουλειά του είναι να ελέγχει τον τρόπο ροής ισχύος στην μπαταρία, ώστε η μπαταρία να φορτίζεται με ασφάλεια και να μην υπερφορτίζεται, υπερθερμαίνεται ή καταστραφεί.Χωρίς ελεγκτή φόρτισης, ένα ηλιακό πάνελ μπορεί να στείλει ασταθή τάση στην μπαταρία, η οποία μπορεί να μειώσει τη διάρκεια ζωής της μπαταρίας ή να προκαλέσει προβλήματα στο σύστημα.Όταν επιλέγετε έναν ελεγκτή ηλιακής φόρτισης, δύο κοινές επιλογές είναι το PWM και το MPPT.Αυτό το άρθρο εξηγεί πώς λειτουργούν οι ελεγκτές ηλιακής φόρτισης PWM και MPPT, πώς συγκρίνονται σε πραγματικές εφαρμογές και ποιος είναι καλύτερος για διαφορετικά μεγέθη και ανάγκες ηλιακού συστήματος.

Κατάλογος

Ελεγκτής ηλιακής φόρτισης MPPT

Ένας ελεγκτής ηλιακής φόρτισης MPPT (Maximum Power Point Tracking) είναι ένας προηγμένος ελεγκτής που μεγιστοποιεί την ισχύ που μεταφέρεται από τα ηλιακά πάνελ στις μπαταρίες.Χρησιμοποιεί μετατροπέα DC-DC για τη βελτιστοποίηση της απόδοσης του ηλιακού πάνελ και τη μετατροπή της περίσσειας τάσης σε πρόσθετο ρεύμα φόρτισης, με αποτέλεσμα υψηλότερη απόδοση και ταχύτερη φόρτιση της μπαταρίας.

PWM Solar Charge Controller

Ένας ηλιακός ελεγκτής φόρτισης PWM (Pulse Width Modulation) είναι ένας βασικός ρυθμιστής ηλιακής φόρτισης που ελέγχει τη φόρτιση της μπαταρίας ρυθμίζοντας τη σύνδεση μεταξύ του ηλιακού πάνελ και της μπαταρίας.Ταιριάζει άμεσα την τάση του ηλιακού πάνελ με την τάση της μπαταρίας, καθιστώντας το απλούστερο και πιο προσιτό αλλά λιγότερο αποδοτικό από την τεχνολογία MPPT.

Πώς λειτουργούν οι ελεγκτές ηλιακής φόρτισης MPPT & PWM;

Πώς λειτουργούν οι ελεγκτές ηλιακής φόρτισης MPPT

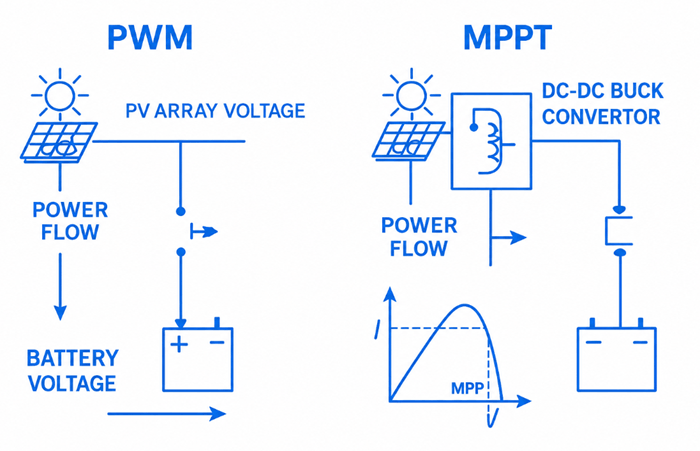

Η εικόνα δείχνει την κύρια διαφορά λειτουργίας μεταξύ των ελεγκτών ηλιακής φόρτισης PWM και MPPT.Στην πλευρά MPPT, ο ελεγκτής περιλαμβάνει έναν μετατροπέα DC-DC buck και παρακολουθεί συνεχώς το σημείο μέγιστης ισχύος του ηλιακού πάνελ (MPP), το οποίο είναι το σημείο όπου το πάνελ μπορεί να παράγει την υψηλότερη δυνατή ισχύ εξόδου.

Σε αντίθεση με τους ελεγκτές PWM, οι ελεγκτές MPPT δεν αναγκάζουν την τάση του ηλιακού πάνελ να ταιριάζει άμεσα με την τάση της μπαταρίας.Αντίθετα, ο ελεγκτής μετατρέπει έξυπνα την περίσσεια ηλιακής τάσης σε πρόσθετο ρεύμα φόρτισης.Αυτό επιτρέπει στην μπαταρία να λαμβάνει περισσότερη χρησιμοποιήσιμη ισχύ από τον ίδιο ηλιακό πίνακα.

Για παράδειγμα, ένα ηλιακό πάνελ μπορεί να παράγει 36V ενώ φορτίζει ένα σύστημα μπαταρίας 12V.Αντί να σπαταλά την επιπλέον τάση, ο ελεγκτής MPPT τη μετατρέπει σε υψηλότερο ρεύμα φόρτισης χρησιμοποιώντας τον εσωτερικό μετατροπέα DC-DC.Λόγω αυτής της διαδικασίας μετατροπής τάσης, τα συστήματα MPPT μπορούν να φορτίζουν τις μπαταρίες πιο γρήγορα και να συλλέγουν περισσότερη ηλιακή ενέργεια από τα συστήματα PWM.

Όπως φαίνεται στην εικόνα, οι ελεγκτές MPPT παρακολουθούν επίσης την καμπύλη ισχύος του ηλιακού πάνελ για να εντοπίσουν το σημείο μέγιστης ισχύος.Ο ελεγκτής προσαρμόζει αυτόματα τη λειτουργία του καθ' όλη τη διάρκεια της ημέρας καθώς αλλάζουν η ένταση του ηλιακού φωτός, η θερμοκρασία και οι καιρικές συνθήκες.Αυτή η δυναμική παρακολούθηση βοηθά στη διατήρηση της υψηλής απόδοσης φόρτισης ακόμη και κατά τη διάρκεια συννεφιασμένης περιόδου, πρωινού ηλιακού φωτός ή χαμηλών θερμοκρασιών.

Σε σύγκριση με την τεχνολογία PWM, οι ελεγκτές MPPT είναι πιο προηγμένοι, πιο αποδοτικοί και πιο κατάλληλοι για χρήστες που θέλουν μέγιστη παραγωγή ηλιακής ενέργειας και ταχύτερη απόδοση φόρτισης μπαταρίας.

Πώς λειτουργούν οι ελεγκτές ηλιακής φόρτισης PWM

Οι ελεγκτές ηλιακής φόρτισης PWM λειτουργούν διαφορετικά από τα συστήματα MPPT.Σε έναν ελεγκτή PWM, το ηλιακό πάνελ συνδέεται πιο άμεσα με την μπαταρία, με αποτέλεσμα η τάση του πίνακα να λειτουργεί κοντά στην τάση της μπαταρίας αντί για το πραγματικό σημείο μέγιστης ισχύος του πίνακα.

Το PWM σημαίνει Pulse Width Modulation, το οποίο αναφέρεται στο ότι ο ελεγκτής ενεργοποιεί και απενεργοποιεί γρήγορα τη σύνδεση φόρτισης για να ρυθμίσει τη φόρτιση της μπαταρίας με ασφάλεια.Κατά τη διάρκεια της φόρτισης, ο ελεγκτής προσαρμόζει το πλάτος του παλμού για να ελέγχει το μέσο ρεύμα φόρτισης που παρέχεται στην μπαταρία, ενώ αποτρέπει την υπερφόρτιση.

Όπως φαίνεται στο διάγραμμα, οι ελεγκτές PWM δεν περιέχουν μετατροπέα DC-DC όπως τα συστήματα MPPT.Εξαιτίας αυτού, η υπερβολική τάση του ηλιακού πάνελ δεν μπορεί να μετατραπεί σε πρόσθετο ρεύμα φόρτισης.Για παράδειγμα, εάν ένα ηλιακό πάνελ 18 V φορτίζει μια μπαταρία 12 V, μέρος της διαθέσιμης τάσης είναι ουσιαστικά αχρησιμοποίητο.Αυτός είναι ο λόγος για τον οποίο τα συστήματα PWM παράγουν γενικά χαμηλότερη απόδοση φόρτισης σε σύγκριση με τα συστήματα MPPT.

Οι ελεγκτές PWM λειτουργούν καλύτερα όταν η τάση του ηλιακού πάνελ ταιριάζει πολύ με την τάση της μπαταρίας.Σε μικρά ηλιακά συστήματα, αυτή η απλούστερη μέθοδος φόρτισης μπορεί ακόμα να παρέχει σταθερή και αξιόπιστη λειτουργία.Πολλά φορητά ηλιακά κιτ, μικρά συστήματα RV, συστήματα φωτισμού κήπου και βασικές ρυθμίσεις εκτός δικτύου χρησιμοποιούν ελεγκτές PWM επειδή είναι οικονομικοί, εύκολοι στην εγκατάσταση και έχουν απλούστερο εσωτερικό σχεδιασμό.

Αν και οι ελεγκτές PWM είναι λιγότερο αποδοτικοί συνολικά, παραμένουν μια πρακτική επιλογή για χρήστες με μικρότερα ηλιακά συστήματα και περιορισμένους προϋπολογισμούς.Ωστόσο, σε σύγκριση με το MPPT, τα συστήματα PWM συλλέγουν συνήθως λιγότερη ηλιακή ενέργεια, ειδικά σε κρύο καιρό, συνθήκες χαμηλού φωτισμού ή όταν χρησιμοποιούν ηλιακούς συλλέκτες υψηλότερης τάσης.

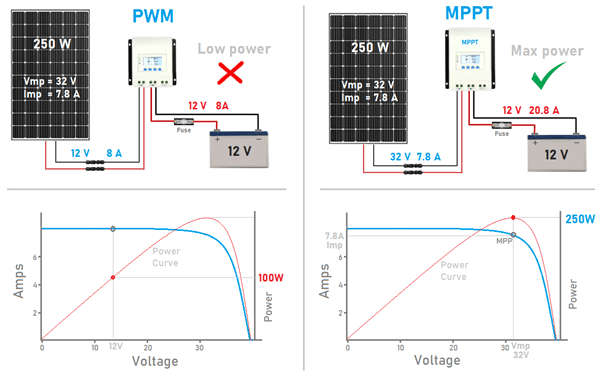

Σύγκριση απόδοσης φόρτισης μπαταρίας

Οι ελεγκτές MPPT συνήθως φορτίζουν τις μπαταρίες πιο γρήγορα επειδή μπορούν να παρέχουν περισσότερο χρησιμοποιήσιμο ρεύμα φόρτισης από την ίδια εγκατάσταση ηλιακού πάνελ.Αυτό είναι ιδιαίτερα αισθητό όταν το φως του ήλιου αλλάζει κατά τη διάρκεια της ημέρας ή όταν η τάση του ηλιακού πάνελ είναι υψηλότερη από την τάση της μπαταρίας.Οι ελεγκτές PWM μπορούν ακόμα να φορτίζουν τις μπαταρίες με ασφάλεια, αλλά η ταχύτητα φόρτισής τους είναι συνήθως χαμηλότερη επειδή δεν μπορούν να χρησιμοποιήσουν πλήρως την επιπλέον τάση του πίνακα.

Για συμβατότητα τύπου μπαταρίας, τόσο οι ελεγκτές PWM όσο και οι ελεγκτές MPPT μπορούν να λειτουργήσουν με μπαταρίες μολύβδου-οξέος, AGM, gel και λιθίου, εφόσον ο ελεγκτής υποστηρίζει το σωστό προφίλ φόρτισης.Ωστόσο, οι ελεγκτές MPPT είναι συχνά καλύτερη επιλογή για συστήματα μπαταριών λιθίου, επειδή συνήθως προσφέρουν πιο προσαρμόσιμες ρυθμίσεις φόρτισης, καλύτερη παρακολούθηση και υψηλότερη απόδοση φόρτισης.Οι ελεγκτές PWM είναι πιο κατάλληλοι για απλές ρυθμίσεις μπαταρίας μολύβδου-οξέος ή AGM όπου το μέγεθος του συστήματος είναι μικρό και η ζήτηση φόρτισης δεν είναι υψηλή.

Σε πραγματικές συνθήκες, το MPPT αποδίδει καλύτερα όταν το φως του ήλιου είναι αδύναμο, οι θερμοκρασίες είναι χαμηλές ή η ηλιακή συστοιχία παράγει περισσότερη τάση από αυτή που χρειάζεται η μπαταρία.Το PWM είναι αποδεκτό για μικρά συστήματα, αλλά το MPPT παρέχει πιο σταθερή απόδοση φόρτισης για χρήστες που θέλουν ταχύτερη ανάκτηση, καλύτερη συλλογή ενέργειας και βελτιωμένη χρήση μπαταρίας καθ' όλη τη διάρκεια της ημέρας.

Διαφορές συμβατότητας ηλιακών πάνελ

Οι ελεγκτές PWM χρειάζονται η τάση του ηλιακού πάνελ να είναι κοντά στην τάση της μπαταρίας.Για παράδειγμα, ένα τυπικό ηλιακό πάνελ 12 V λειτουργεί καλά με ένα σύστημα μπαταρίας 12 V.Εάν η τάση του πίνακα είναι πολύ υψηλότερη από την τάση της μπαταρίας, ένας ελεγκτής PWM δεν μπορεί να μετατρέψει σωστά αυτήν την επιπλέον τάση σε χρήσιμο ρεύμα φόρτισης, οπότε χάνεται μέρος της διαθέσιμης ηλιακής ενέργειας.

Οι ελεγκτές MPPT είναι πιο ευέλικτοι επειδή μπορούν να λειτουργήσουν με ηλιακούς συλλέκτες υψηλότερης τάσης και να μετατρέψουν την επιπλέον τάση σε χρησιμοποιήσιμη ισχύ φόρτισης μπαταρίας.Αυτό κάνει το MPPT καλύτερο για μεγαλύτερες ηλιακές συστοιχίες, συνδεδεμένα σε σειρά πάνελ και συστήματα όπου τα πάνελ είναι εγκατεστημένα μακριά από την τράπεζα μπαταριών.

Για μεγάλες αποστάσεις καλωδίων, το MPPT έχει ένα πλεονέκτημα επειδή η καλωδίωση του πίνακα υψηλότερης τάσης μπορεί να μειώσει τη ροή ρεύματος και να μειώσει την απώλεια ισχύος του καλωδίου.Το PWM εξακολουθεί να είναι μια πρακτική επιλογή για μικρά συστήματα αντίστοιχης τάσης με μικρή καλωδίωση, όπως μικρά κιτ RV, φορητοί ηλιακοί φορτιστές και βασικά συστήματα φωτισμού εκτός δικτύου.

PWM έναντι MPPT για διαφορετικά μεγέθη ηλιακού συστήματος

Ηλιακή Μέγεθος συστήματος	PWM Ελεγκτής ηλιακής φόρτισης	MPPT Ελεγκτής ηλιακής φόρτισης	Συνιστάται Επιλογή
Μικρά Συστήματα (50W–200W)	Χαμηλό κόστος, απλό εγκατάσταση, κατάλληλο για βασικό φωτισμό, φόρτιση μικρής μπαταρίας και φορητά ηλιακά κιτ	Πιο ψηλά αποδοτικότητα, αλλά μπορεί να κοστίσει περισσότερο από ολόκληρη τη μικρή εγκατάσταση συστήματος	Το PWM είναι συνήθως πιο πρακτικό για οικονομικά μικρά συστήματα
Μεσαία Συστήματα (200W–800W)	Λειτουργεί για βασικό ρυθμίσεις, αλλά μπορεί να χάσει αισθητή την ηλιακή ενέργεια σε μεταβαλλόμενες καιρικές συνθήκες	Καλύτερη ενέργεια συγκομιδή, ταχύτερη φόρτιση και βελτιωμένη απόδοση κατά τη διάρκεια της ημέρας	MPPT είναι γενικά η καλύτερη μακροπρόθεσμη επιλογή
Μεγάλα Συστήματα (800W–2000W)	Χαμηλότερη απόδοση γίνεται πιο αισθητή καθώς αυξάνεται το μέγεθος του συστήματος	Σημαντικά καλύτερη απόδοση φόρτισης και αξιοποίηση ηλιακής ενέργειας	Το MPPT είναι έντονα συνιστάται
Μεγάλο εκτός πλέγματος Συστήματα (2000W+)	Συνήθως όχι ιδανικό λόγω περιορισμών απόδοσης και περιορισμών τάσης	Υποστηρίζει συστοιχίες υψηλής τάσης, καλωδιώσεις σειράς και μεγάλες αποστάσεις καλωδίων αποτελεσματικά	Το MPPT είναι το προτιμώμενη λύση
RV και Camper Ηλιακά Συστήματα	Καλό για μικρά και συστήματα RV χαμηλής ισχύος	Καλύτερα για μεγαλύτερα συστήματα RV με μπαταρίες λιθίου και πολλαπλές συσκευές	Εξαρτάται από μέγεθος συστήματος και ζήτηση ισχύος
Δημιουργία αντιγράφων ασφαλείας στο σπίτι Ηλιακά Συστήματα	Κατάλληλο μόνο για μικρά εφεδρικά συστήματα έκτακτης ανάγκης	Καλύτερη μπαταρία έλεγχος φόρτισης και υψηλότερη συγκομιδή ενέργειας για καθημερινή χρήση	MPPT είναι συνιστάται
Υψηλής Τάσης Συστήματα ηλιακών συλλεκτών	Περιορισμένη συμβατότητα επειδή η τάση του πίνακα πρέπει να ταιριάζει πολύ με την τάση της μπαταρίας	Σχεδιασμένο για ηλιακοί συλλέκτες υψηλής τάσης και διαμορφώσεις ευέλικτων πάνελ	Το MPPT είναι το καλύτερη επιλογή
Budget DIY Solar Έργα	Πολύ προσιτό και εύκολο για αρχάριους	Πιο ψηλά εκ των προτέρων κόστος αλλά καλύτερη απόδοση	PWM για χαμηλό κόστος έργα, MPPT για μακροπρόθεσμη απόδοση

Περιπτώσεις χρήσης και εφαρμογή PWM εναντίον MPPT

Θήκες χρήσης PWM Solar Charge Controller

Περίπτωση 1: Μικρό Ηλιακό Σύστημα RV

Ένας ελεγκτής PWM χρησιμοποιείται συνήθως σε μικρά συστήματα RV με ένα μόνο ηλιακό πάνελ 12 V και μια μπαταρία μολύβδου-οξέος.Παρέχει προσιτή και αξιόπιστη φόρτιση για φώτα, φόρτιση τηλεφώνου και μικρές συσκευές.

Περίπτωση 2: Ηλιακός Φωτισμός Κήπου

Οι ελεγκτές PWM χρησιμοποιούνται ευρέως σε ηλιακά φώτα κήπου και μικρά συστήματα φωτισμού εξωτερικού χώρου, επειδή είναι απλοί, χαμηλού κόστους και κατάλληλοι για εφαρμογές χαμηλής κατανάλωσης.

Περίπτωση 3: Ρύθμιση καμπίνας εκτός δικτύου

Μια μικρή καμπίνα εκτός δικτύου με βασικό φωτισμό και μικρές αποστάσεις καλωδίων μπορεί να χρησιμοποιήσει αποτελεσματικά έναν ελεγκτή PWM όταν η τάση του ηλιακού πάνελ ταιριάζει με την τάση της μπαταρίας.

Θήκες χρήσης MPPT Solar Charge Controller

Περίπτωση 1: Εφεδρικό Σύστημα Ηλιακής Ενέργειας στο σπίτι

Ένας ελεγκτής MPPT είναι ιδανικός για οικιακά εφεδρικά συστήματα μπαταριών επειδή παρέχει ταχύτερη φόρτιση, καλύτερη απόδοση και βελτιωμένη συλλογή ενέργειας κατά τη διάρκεια της ημέρας.

Περίπτωση 2: Εγκατάσταση ηλιακού φωτός μεγάλου RV ή Camper

Τα μεγάλα συστήματα RV με πολλαπλούς ηλιακούς συλλέκτες, μπαταρίες λιθίου, ψυγεία και μετατροπείς επωφελούνται από την τεχνολογία MPPT, επειδή μπορεί να χειριστεί την υψηλότερη ζήτηση ενέργειας πιο αποτελεσματικά.

Περίπτωση 3: Εγκατάσταση ηλιακού πάνελ σε μεγάλες αποστάσεις

Οι ελεγκτές MPPT χρησιμοποιούνται συνήθως όταν οι ηλιακοί συλλέκτες είναι εγκατεστημένοι μακριά από την τράπεζα μπαταριών.Η υψηλότερη τάση του πίνακα συμβάλλει στη μείωση της απώλειας ισχύος του καλωδίου και βελτιώνει τη συνολική απόδοση του συστήματος.

PWM εναντίον MPPT: Ποιο είναι καλύτερο για τις ανάγκες σας;

Η επιλογή μεταξύ PWM και MPPT εξαρτάται από εσάς μέγεθος συστήματος, προϋπολογισμός, τύπος μπαταρίας, τάση πίνακα και ζήτηση ενέργειας.Το PWM είναι καλύτερο για μικρά, απλά και χαμηλού κόστους ηλιακά συστήματα, ενώ το MPPT είναι καλύτερο για μεγαλύτερα συστήματα που χρειάζονται υψηλότερη απόδοση και ισχυρότερη απόδοση φόρτισης.Για μικρές εγκαταστάσεις όπως ηλιακά φώτα, μικρές καμπίνες ή βασικά συστήματα εκτός δικτύου, το PWM μπορεί να είναι αρκετό.Είναι φθηνότερο, πιο εύκολο στη χρήση και αξιόπιστο όταν η τάση του ηλιακού πάνελ ταιριάζει πολύ με την τάση της μπαταρίας.

Για μεγαλύτερα συστήματα, το MPPT είναι συνήθως η καλύτερη επιλογή.Μπορεί να μετατρέψει την επιπλέον τάση του πίνακα σε χρήσιμο ρεύμα φόρτισης, το οποίο βοηθά στην παραγωγή περισσότερης χρησιμοποιήσιμης ισχύος.Αυτό είναι χρήσιμο για σπίτια, μεγαλύτερες συστοιχίες μπαταριών, μπαταρίες λιθίου και περιοχές με μεταβαλλόμενο ηλιακό φως.Ο προϋπολογισμός είναι επίσης σημαντικός.Το PWM είναι μια καλή επιλογή εάν θέλετε το χαμηλότερο κόστος εκ των προτέρων.Το MPPT κοστίζει περισσότερο, αλλά μπορεί να αξίζει τον κόπο εάν το σύστημά σας χρειάζεται καλύτερη συγκομιδή ενέργειας, μεγαλύτερες διαδρομές καλωδίων ή ηλιακούς συλλέκτες υψηλότερης τάσης.

Θα πρέπει επίσης να ληφθεί υπόψη ο τύπος της μπαταρίας.Οι μπαταρίες μολύβδου-οξέος μπορούν να λειτουργήσουν τόσο με PWM όσο και με MPPT, αλλά οι μπαταρίες λιθίου συνήθως επωφελούνται περισσότερο από το MPPT επειδή χρειάζονται πιο ακριβή έλεγχο φόρτισης.Θα πρέπει επίσης να λάβετε υπόψη τις καιρικές συνθήκες και τις συνθήκες ηλιακού φωτός.Εάν η περιοχή σας έχει σταθερό ηλιακό φως και χαμηλή ζήτηση ενέργειας, το PWM μπορεί να λειτουργήσει καλά.Εάν το φως του ήλιου αλλάζει συχνά λόγω σύννεφων, σκιάς ή καιρού, το MPPT μπορεί να προσαρμοστεί καλύτερα και να συλλέξει περισσότερη ενέργεια.

Λάθη κατά την επιλογή ενός ελεγκτή ηλιακής φόρτισης

Κοινή Λάθος	Γιατί Είναι Πρόβλημα	Πιθανό Αποτέλεσμα
Επιλέγοντας το ελεγκτής με βάση μόνο την τιμή	φτηνό Οι ελεγκτές μπορεί να έχουν χαμηλή απόδοση, αδύναμα χαρακτηριστικά προστασίας ή αναξιόπιστα απόδοση	Μειωμένο σύστημα αξιοπιστία και μικρότερη διάρκεια ζωής εξαρτημάτων
Χρησιμοποιώντας ένα PWM ελεγκτής με ηλιακούς συλλέκτες υψηλής τάσης	Ελεγκτές PWM δεν μπορεί να χρησιμοποιήσει αποτελεσματικά την υπερβολική τάση του πίνακα	Χαμηλότερη φόρτιση αποδοτικότητα και σπατάλη ηλιακής ενέργειας
Αγοράζοντας ένα μικρού μεγέθους ελεγκτής	Ο ελεγκτής ενδέχεται να μην χειρίζεται με ασφάλεια το ρεύμα του ηλιακού πάνελ	Υπερθέρμανση, τερματισμός λειτουργίας ή βλάβη του ελεγκτή
Αγνοώντας την μπαταρία συμβατότητα τύπου	Διαφορετικό οι μπαταρίες απαιτούν διαφορετικά προφίλ φόρτισης	Κακή φόρτιση απόδοση ή βλάβη της μπαταρίας
Χρησιμοποιώντας ψεύτικο ή χαμηλής ποιότητας ελεγκτές MPPT	Κάποια χαμηλού κόστους Τα προϊόντα επισημαίνονται ως MPPT αλλά στην πραγματικότητα χρησιμοποιούν τεχνολογία PWM	Χαμηλότερη απόδοση και κακή απόδοση του συστήματος
Λανθασμένος ηλιακός αντιστοίχιση τάσης πίνακα	Ο ελεγκτής ενδέχεται να μην ρυθμίζει σωστά την τάση φόρτισης	Φόρτιση αστάθεια ή μειωμένη παραγωγή ενέργειας
Αγνοώντας το καλώδιο απόσταση και πτώση τάσης	Μακριές διαδρομές καλωδίων μπορεί να μειώσει την απόδοση φόρτισης	Απώλεια ισχύος και πιο αργή φόρτιση της μπαταρίας
Επιλογή PWM για μεγάλα ηλιακά συστήματα	Αποδοτικότητα PWM οι απώλειες γίνονται πιο αισθητές σε μεγαλύτερα συστήματα	Χαμηλότερο σύνολο παραγωγή ενέργειας
Όχι έλεγχος χαρακτηριστικά προστασίας	Λείπει οι προστασίες αυξάνουν τον κίνδυνο του συστήματος	Πιθανή μπαταρία ζημιά υπερφόρτισης, υπερθέρμανσης ή βραχυκυκλώματος
Αποτυχία προγραμματισμού για μελλοντική επέκταση	Ο ελεγκτής ενδέχεται να μην υποστηρίζει πρόσθετους ηλιακούς συλλέκτες αργότερα	Επιπλέον αναβάθμιση κόστος ή πλήρη αντικατάσταση ελεγκτή

Συμπέρασμα

Οι ελεγκτές ηλιακής φόρτισης PWM και MPPT συμβάλλουν στη διατήρηση της ασφάλειας και της αξιοπιστίας των ηλιακών συστημάτων μπαταριών, αλλά δεν είναι οι καλύτεροι για τις ίδιες καταστάσεις.Γενικά, επιλέξτε PWM εάν το σύστημά σας είναι μικρό και εστιάζει στον προϋπολογισμό, αλλά επιλέξτε MPPT εάν θέλετε καλύτερη συλλογή ηλιακής ενέργειας και ισχυρότερη συνολική απόδοση φόρτισης.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί οι ελεγκτές ηλιακής φόρτισης MPPT παράγουν συνήθως περισσότερη ηλιακή ενέργεια που μπορεί να χρησιμοποιηθεί από τους ελεγκτές PWM;

Οι ελεγκτές MPPT μετατρέπουν την υπερβολική τάση του ηλιακού πάνελ σε πρόσθετο ρεύμα φόρτισης, επιτρέποντας περισσότερη ηλιακή ενέργεια να φτάσει στην μπαταρία.Οι ελεγκτές PWM δεν μπορούν να χρησιμοποιήσουν πλήρως την επιπλέον τάση του πίνακα, με αποτέλεσμα χαμηλότερη απόδοση.

2. Γιατί το MPPT είναι πιο κατάλληλο για συστήματα μπαταριών λιθίου;

Οι ελεγκτές MPPT συνήθως παρέχουν καλύτερο έλεγχο φόρτισης, υψηλότερη απόδοση και προσαρμόσιμες ρυθμίσεις φόρτισης που συμβάλλουν στη βελτίωση της απόδοσης και της διάρκειας ζωής της μπαταρίας λιθίου.

3. Πώς επηρεάζει η τάση του ηλιακού πάνελ την απόδοση του ελεγκτή PWM;

Οι ελεγκτές PWM λειτουργούν καλύτερα όταν η τάση του ηλιακού πάνελ ταιριάζει πολύ με την τάση της μπαταρίας.Η υψηλότερη τάση του πίνακα μπορεί να προκαλέσει αχρησιμοποίητη ισχύ και χαμηλότερη απόδοση φόρτισης.

4. Γιατί οι ελεγκτές MPPT χρησιμοποιούνται συνήθως σε μεγάλα ηλιακά συστήματα εκτός δικτύου;

Οι ελεγκτές MPPT χειρίζονται αποτελεσματικά ηλιακές συστοιχίες υψηλότερης τάσης και μεγάλες αποστάσεις καλωδίων, συμβάλλοντας στη βελτίωση της συνολικής απόδοσης φόρτισης και στη μείωση της απώλειας ισχύος.

5. Πώς λειτουργούν διαφορετικά οι ελεγκτές PWM και MPPT κατά τη διάρκεια συννεφιασμένου ή κρύου καιρού;

Οι ελεγκτές MPPT προσαρμόζονται αυτόματα στις μεταβαλλόμενες καιρικές συνθήκες και μπορούν να συλλέξουν περισσότερη ενέργεια σε συννεφιασμένες ή κρύες συνθήκες.Οι ελεγκτές PWM δεν μπορούν να χρησιμοποιήσουν πλήρως την επιπλέον τάση του πίνακα.

6. Γιατί οι ψεύτικοι ελεγκτές MPPT μπορούν να γίνουν πρόβλημα στα ηλιακά συστήματα;

Οι ψεύτικοι ελεγκτές MPPT ενδέχεται να χρησιμοποιούν εσωτερικά την τεχνολογία PWM, με αποτέλεσμα χαμηλότερη απόδοση, πιο αργή φόρτιση και μειωμένη ηλιακή απόδοση.

7. Γιατί η απόσταση καλωδίου είναι πιο σημαντική στα ηλιακά συστήματα MPPT;

Τα συστήματα MPPT χρησιμοποιούν υψηλότερη τάση πίνακα, η οποία μειώνει τη ροή ρεύματος και μειώνει την απώλεια ισχύος στα μακριά καλώδια.

8. Ποιος τύπος ηλιακού ελεγκτή φόρτισης είναι καλύτερος για μικρά συστήματα RV και κάμπινγκ;

Οι ελεγκτές PWM είναι συνήθως αρκετοί για μικρά συστήματα RV και κάμπινγκ επειδή είναι προσιτά και απλά.Τα μεγαλύτερα συστήματα συχνά επωφελούνται περισσότερο από την τεχνολογία MPPT.

9. Γιατί τα μεγαλύτερα ηλιακά συστήματα παρουσιάζουν μεγαλύτερες διαφορές απόδοσης μεταξύ PWM και MPPT;

Οι απώλειες απόδοσης γίνονται πιο αισθητές σε μεγάλα συστήματα PWM, ενώ οι ελεγκτές MPPT ανακτούν περισσότερη χρησιμοποιήσιμη ηλιακή ενέργεια μέσω της μετατροπής τάσης.

10. Τι πρέπει να ελέγξουν οι χρήστες πριν επιλέξουν έναν ηλιακό ελεγκτή φόρτισης;

Θα πρέπει να ελέγξετε την ονομαστική τάση, τη χωρητικότητα ρεύματος, τη συμβατότητα της μπαταρίας, τα χαρακτηριστικά προστασίας και εάν ο ελεγκτής ταιριάζει στο μέγεθος του ηλιακού συστήματος.
