Βασικά στοιχεία MOSFET, Δομή και Λειτουργικά Χαρακτηριστικά

Τα MOSFET είναι ένα από τα πιο σημαντικά εξαρτήματα στα σύγχρονα ηλεκτρονικά κυκλώματα.Χρησιμοποιούνται για τον έλεγχο του ρεύματος, την ενεργοποίηση και απενεργοποίηση των φορτίων, την ενίσχυση των σημάτων και τη βελτίωση της απόδοσης ισχύος σε πολλές συσκευές.Αυτό το άρθρο θα συζητήσει τη βασική αρχή λειτουργίας, την εσωτερική δομή, τους τύπους, τα χαρακτηριστικά λειτουργίας, τις κοινές χρήσεις, τις σημαντικές παραμέτρους και τις προηγμένες τεχνολογίες MOSFET.

Κατάλογος

Βασικές αρχές MOSFET

Ένα MOSFET (Transistor Metal-Oxide-Semiconductor Field-Effect Transistor) είναι μια συσκευή ημιαγωγών που χρησιμοποιείται κυρίως για τη μεταγωγή και την ενίσχυση ηλεκτρονικών σημάτων.Ελέγχει τη ροή του ρεύματος χρησιμοποιώντας την τάση που εφαρμόζεται στον ακροδέκτη της πύλης αντί να βασίζεται σε συνεχές ρεύμα εισόδου όπως ένα διπολικό τρανζίστορ.

Βασική αρχή λειτουργίας ενός MOSFET

Ένα MOSFET λειτουργεί ελέγχοντας τη ροή του ρεύματος μεταξύ των ακροδεκτών αποστράγγισης και πηγής χρησιμοποιώντας την τάση που εφαρμόζεται στον ακροδέκτη της πύλης.Στην εικόνα, η δομή MOSFET περιέχει ένα ηλεκτρόδιο πύλης που διαχωρίζεται από το υλικό ημιαγωγού με ένα λεπτό μονωτικό στρώμα μετάλλου-οξειδίου (SiO2).Λόγω αυτής της μόνωσης, απαιτείται πολύ μικρό ρεύμα πύλης κατά τη λειτουργία.

Όταν εφαρμόζεται μια θετική τάση πύλης σε πηγή (VGS) σε ένα MOSFET N-καναλιού, σχηματίζεται ένα ηλεκτρικό πεδίο κάτω από το στρώμα οξειδίου πύλης.Αυτό το ηλεκτρικό πεδίο έλκει ηλεκτρόνια και δημιουργεί ένα αγώγιμο κανάλι τύπου Ν μεταξύ των περιοχών πηγής και αποστράγγισης, όπως φαίνεται στο διάγραμμα.Μόλις σχηματιστεί το κανάλι, το ρεύμα (ID) μπορεί να ρέει από την αποχέτευση στην πηγή όταν υπάρχει τάση αποστράγγισης (VDS).

Εάν η τάση πύλης αφαιρεθεί ή πέσει κάτω από την τάση κατωφλίου, το αγώγιμο κανάλι εξαφανίζεται και η ροή του ρεύματος σταματά.Αυτή η λειτουργία ελεγχόμενη από τάση επιτρέπει στα MOSFET να αλλάζουν ηλεκτρονικά κυκλώματα πολύ γρήγορα και αποτελεσματικά.

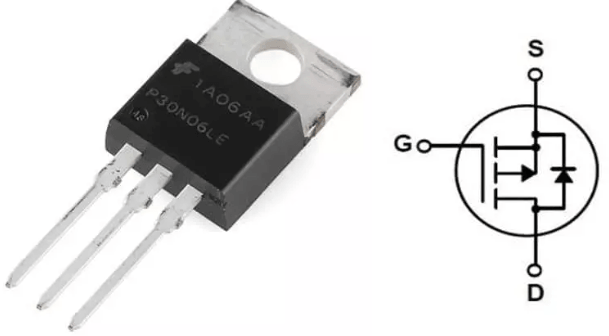

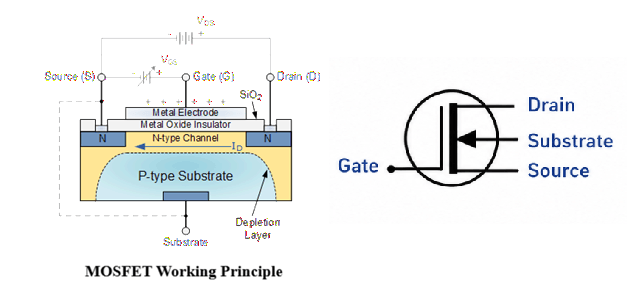

Η εικόνα δείχνει επίσης το σύμβολο MOSFET στη δεξιά πλευρά, το οποίο αντιπροσωπεύει την ίδια συσκευή σε διαγράμματα κυκλώματος.Η πύλη ελέγχει το κανάλι εσωτερικά ενώ οι ακροδέκτες αποστράγγισης και πηγής φέρουν το κύριο ρεύμα φορτίου.Επειδή τα MOSFET απαιτούν χαμηλή ισχύ εισόδου και υποστηρίζουν μεταγωγή υψηλής ταχύτητας, χρησιμοποιούνται ευρέως σε κυκλώματα SMPS, προγράμματα οδήγησης κινητήρα, μετατροπείς, συστήματα μπαταριών και σύγχρονα ψηφιακά ηλεκτρονικά.

Εσωτερική δομή ενός MOSFET

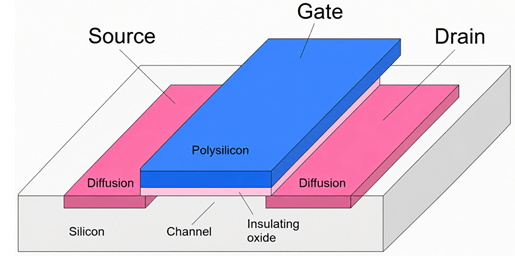

Η εσωτερική δομή ενός MOSFET αποτελείται από πολλά στρώματα ημιαγωγών που συνεργάζονται για να ελέγχουν τη ροή του ρεύματος.Όπως φαίνεται στην εικόνα, η συσκευή περιλαμβάνει κυρίως την πηγή, την αποχέτευση, την πύλη, την περιοχή καναλιού, το μονωτικό στρώμα οξειδίου και το υπόστρωμα πυριτίου.

Οι περιοχές πηγής και αποστράγγισης σχηματίζονται με χρήση ντοπαρισμένου ημιαγωγού υλικού, ενώ η πύλη τοποθετείται πάνω από την περιοχή του καναλιού και διαχωρίζεται από ένα λεπτό μονωτικό στρώμα οξειδίου.Αυτή η μόνωση οξειδίου εμποδίζει την άμεση ηλεκτρική επαφή μεταξύ της πύλης και του ημιαγωγού, επιτρέποντας στο MOSFET να λειτουργεί χρησιμοποιώντας ηλεκτρικό πεδίο αντί για άμεσο ρεύμα πύλης.

Όταν εφαρμόζεται τάση στην πύλη, η περιοχή του καναλιού κάτω από το στρώμα οξειδίου γίνεται αγώγιμη, δημιουργώντας μια διαδρομή για τη ροή ρεύματος μεταξύ της πηγής και της αποστράγγισης.Αυτή η μονωμένη δομή πύλης είναι ένας από τους κύριους λόγους για τους οποίους τα MOSFET παρέχουν υψηλή σύνθετη αντίσταση εισόδου, γρήγορη ταχύτητα μεταγωγής και αποτελεσματικό έλεγχο ισχύος σε ηλεκτρονικά κυκλώματα.

Τύποι MOSFET

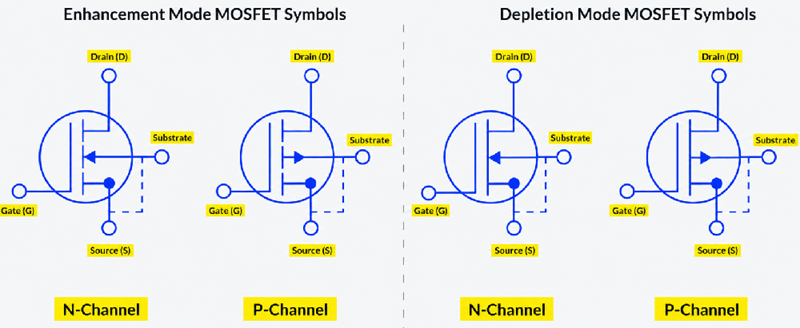

Τα MOSFET μπορούν να ταξινομηθούν με δύο βασικούς τρόπους: κατά τύπο καναλιού και κατά τρόπο λειτουργίας.Όπως φαίνεται στην εικόνα, αυτές οι ταξινομήσεις βοηθούν στην περιγραφή του τρόπου με τον οποίο το MOSFET διεξάγει ρεύμα και πώς συμπεριφέρεται όταν εφαρμόζεται τάση πύλης.

Ταξινόμηση MOSFET ανά τύπο καναλιού

MOSFET N-Channel

Ένα MOSFET καναλιού Ν χρησιμοποιεί ηλεκτρόνια ως κύριους φορείς φορτίου, επιτρέποντάς του να παρέχει μεγαλύτερη ταχύτητα μεταγωγής και χαμηλότερη αντίσταση αγωγιμότητας.Είναι ο πιο ευρέως χρησιμοποιούμενος τύπος MOSFET σε ηλεκτρονικά ισχύος, κυκλώματα μεταγωγής, προγράμματα οδήγησης κινητήρα και μετατροπείς DC-DC λόγω της υψηλότερης απόδοσης και της ικανότητας χειρισμού ρεύματος.

Στο σύμβολο, η κατεύθυνση του βέλους δείχνει προς τα έξω από την περιοχή του καναλιού, η οποία το προσδιορίζει ως συσκευή N-καναλιού.

P-Channel MOSFET

Ένα MOSFET καναλιού P χρησιμοποιεί οπές ως κύριους φορείς φόρτισης και χρησιμοποιείται συνήθως για εφαρμογές μεταγωγής υψηλής πλευράς.Ανάβει όταν η τάση της πύλης γίνει χαμηλότερη από την τάση της πηγής.Αν και είναι ευκολότερο στη χρήση σε ορισμένα κυκλώματα υψηλής πλευράς, συνήθως έχει υψηλότερη αντίσταση ON και χαμηλότερη απόδοση σε σύγκριση με ένα αντίστοιχο MOSFET N καναλιών.

Στο σύμβολο, το βέλος δείχνει προς τα μέσα προς την περιοχή του καναλιού, προσδιορίζοντάς την ως συσκευή καναλιού P.

Ταξινόμηση MOSFET κατά τρόπο λειτουργίας

MOSFET Λειτουργίας βελτίωσης

Ένα MOSFET σε λειτουργία βελτίωσης είναι συνήθως ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ όταν δεν εφαρμόζεται τάση πύλης.Ένα αγώγιμο κανάλι σχηματίζεται μόνο αφού η τάση πύλης προς πηγή υπερβεί την τάση κατωφλίου.Αυτός είναι ο πιο κοινός τύπος MOSFET που χρησιμοποιείται στα σύγχρονα ηλεκτρονικά, επειδή παρέχει αποτελεσματική εναλλαγή και χαμηλή κατανάλωση ενέργειας σε κατάσταση αναμονής.

MOSFET Depletion-Mode

Ένα MOSFET λειτουργίας εξάντλησης είναι συνήθως ON όταν η τάση πύλης είναι μηδέν.Η εφαρμογή τάσης πύλης μειώνει την αγωγιμότητα του καναλιού και μπορεί τελικά να σταματήσει τη ροή του ρεύματος.Αυτά τα MOSFET είναι λιγότερο κοινά και χρησιμοποιούνται κυρίως σε αναλογικά κυκλώματα, κυκλώματα ρύθμισης ρεύματος και εξειδικευμένες ηλεκτρονικές εφαρμογές.

Χαρακτηριστικά λειτουργίας MOSFET

Χαρακτηριστική καμπύλη MOSFET

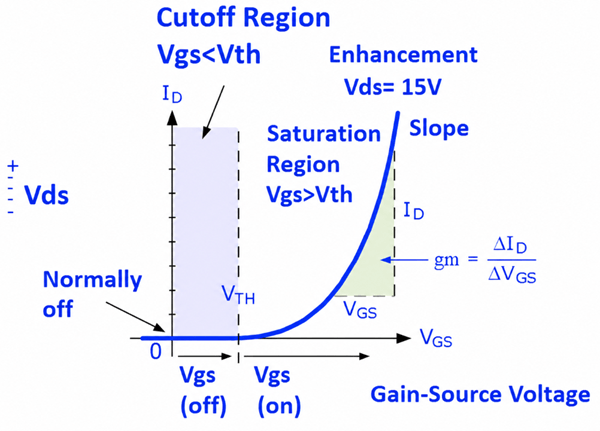

Η χαρακτηριστική καμπύλη ενός MOSFET δείχνει πώς αλλάζει το ρεύμα αποστράγγισης καθώς αυξάνεται η τάση πύλης προς πηγή.Αυτή η καμπύλη εξηγεί πώς το MOSFET μεταβαίνει από μια κατάσταση OFF σε μια ενεργή αγώγιμη κατάσταση.Σε ένα MOSFET τύπου βελτίωσης, η συσκευή παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ όταν η τάση πύλης είναι κάτω από την τάση κατωφλίου, επειδή δεν υπάρχει αρκετό ηλεκτρικό πεδίο για να δημιουργηθεί ένα αγώγιμο κανάλι μεταξύ των ακροδεκτών αποστράγγισης και πηγής.

Καθώς η τάση πύλης προς πηγή αυξάνεται πέρα ​​από το επίπεδο κατωφλίου, ένα αγώγιμο κανάλι αρχίζει να σχηματίζεται μέσα στο MOSFET.Αυτό επιτρέπει στο ρεύμα να ρέει από την αποχέτευση στην πηγή, με αποτέλεσμα το ρεύμα αποστράγγισης να αυξάνεται γρήγορα.Η καμπύλη αρχικά αυξάνεται αργά και στη συνέχεια γίνεται πιο απότομη καθώς η τάση της πύλης συνεχίζει να αυξάνεται, δείχνοντας ισχυρότερη αγωγιμότητα του καναλιού.

Η κλίση της καμπύλης αντιπροσωπεύει τη διαγωγιμότητα του MOSFET, η οποία περιγράφει πόσο αποτελεσματικά η τάση της πύλης ελέγχει το ρεύμα αποστράγγισης.Μια πιο απότομη κλίση σημαίνει ότι μια μικρή αλλαγή στην τάση της πύλης μπορεί να προκαλέσει μεγαλύτερη αλλαγή στο ρεύμα αποστράγγισης.Λόγω αυτής της συμπεριφοράς ελεγχόμενης από τάση, τα MOSFET χρησιμοποιούνται ευρέως σε κυκλώματα μεταγωγής, ενισχυτές, τροφοδοτικά και συστήματα ελέγχου κινητήρα.

Το γράφημα απεικονίζει επίσης διαφορετικές περιοχές λειτουργίας, όπως η περιοχή αποκοπής, όπου το MOSFET είναι OFF, και η περιοχή ενεργού αγωγιμότητας, όπου το ρεύμα αυξάνεται με υψηλότερη τάση πύλης.

Επεξήγηση των Λειτουργικών Περιοχών MOSFET

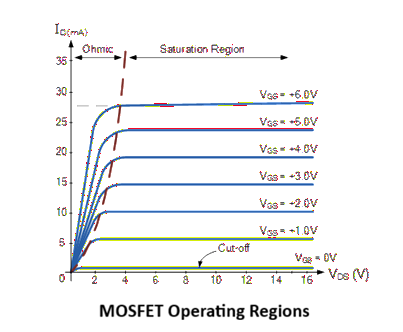

Οι χαρακτηριστικές καμπύλες εξόδου ενός MOSFET σε διαφορετικές τάσεις πύλης σε πηγή (VGS).Αυτές οι καμπύλες βοηθούν να εξηγηθεί πώς συμπεριφέρεται το MOSFET υπό διαφορετικές συνθήκες λειτουργίας καθώς αλλάζει η τάση αποστράγγισης προς πηγή (VDS).Το γράφημα χωρίζεται κυρίως σε τρεις περιοχές λειτουργίας: περιοχή αποκοπής, ωμική ή γραμμική περιοχή και περιοχή κορεσμού.

Στο περιοχή αποκοπής, η τάση της πύλης είναι κάτω από την τάση κατωφλίου, επομένως δεν σχηματίζεται αγώγιμο κανάλι μεταξύ της αποστράγγισης και της πηγής.Εξαιτίας αυτού, το ρεύμα αποστράγγισης (ID) παραμένει σχεδόν μηδενικό και το MOSFET παραμένει απενεργοποιημένο.Στο γράφημα, αυτή η συνθήκη εμφανίζεται κοντά στην κάτω καμπύλη όπου το VGS είναι πολύ χαμηλό.

Το ωμική περιοχή , που ονομάζεται επίσης γραμμική ή τριοδική περιοχή, εμφανίζεται στην αριστερή πλευρά των καμπυλών όπου το VDS είναι σχετικά μικρό.Σε αυτήν την περιοχή, το MOSFET συμπεριφέρεται σαν μια ελεγχόμενη αντίσταση.Καθώς αυξάνεται το VDS, το ρεύμα αποστράγγισης αυξάνεται επίσης σχεδόν γραμμικά.Αυτός ο τρόπος λειτουργίας χρησιμοποιείται συνήθως σε αναλογικά κυκλώματα και εφαρμογές μεταγωγής χαμηλής αντίστασης.

Το περιοχή κορεσμού εμφανίζεται στο πιο επίπεδο τμήμα των καμπυλών.Εδώ, το κανάλι MOSFET εγκαθίσταται πλήρως και το ρεύμα αποστράγγισης παραμένει σχετικά σταθερό ακόμα κι αν το VDS συνεχίσει να αυξάνεται.Η ποσότητα του ρεύματος αποστράγγισης εξαρτάται κυρίως από την εφαρμοζόμενη τάση πύλης.Οι υψηλότερες τιμές VGS παράγουν υψηλότερα επίπεδα ρεύματος αποστράγγισης, όπως φαίνεται από τις ανώτερες καμπύλες στο γράφημα.Αυτή η περιοχή χρησιμοποιείται συνήθως σε ενισχυτές και σε πολλές εφαρμογές μεταγωγής.

Το γράφημα δείχνει επίσης ότι η αύξηση της τάσης πύλης ενισχύει το αγώγιμο κανάλι, επιτρέποντας περισσότερο ρεύμα να ρέει από την αποχέτευση στην πηγή.Λόγω αυτών των περιοχών λειτουργίας, τα MOSFET μπορούν να λειτουργήσουν ως αποδοτικοί διακόπτες, ενισχυτές και συσκευές ελέγχου ισχύος σε σύγχρονα ηλεκτρονικά συστήματα.

Χαρακτηριστικά μεταγωγής MOSFET

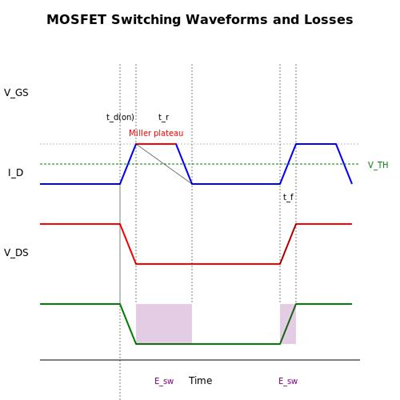

Εναλλαγή κυματομορφών ενός MOSFET κατά τη λειτουργία ενεργοποίησης και απενεργοποίησης.Επεξηγεί πώς η τάση πύλης προς πηγή (VGS), το ρεύμα αποστράγγισης (ID) και η τάση αποστράγγισης σε πηγή (VDS) αλλάζουν με την πάροδο του χρόνου, ενώ το MOSFET αλλάζει μεταξύ των καταστάσεων OFF και ON.

Στην αρχή της διαδικασίας ενεργοποίησης, η τάση της πύλης αρχίζει να αυξάνεται καθώς φορτίζεται η χωρητικότητα της πύλης.Κατά τη διάρκεια του χρόνου καθυστέρησης ενεργοποίησης t_{δ (ενεργό)}, το MOSFET παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ επειδή η τάση της πύλης δεν έχει φτάσει ακόμη την οριακή τάση V_Θ.Μόλις επιτευχθεί το επίπεδο κατωφλίου, το ρεύμα αποστράγγισης αρχίζει να ανεβαίνει και το MOSFET αρχίζει να άγει.

Το γράφημα δείχνει επίσης την περιοχή του οροπεδίου Miller, όπου η τάση πύλης παραμένει προσωρινά σχεδόν σταθερή ενώ η τάση αποστράγγισης προς πηγή μειώνεται γρήγορα.Κατά τη διάρκεια αυτού του σταδίου, οι περισσότερες ενέργειες μεταγωγής λαμβάνουν χώρα επειδή το MOSFET μεταβαίνει από κατάσταση OFF υψηλής αντίστασης σε κατάσταση ΟΝ χαμηλής αντίστασης.

Κατά τη λειτουργία απενεργοποίησης, η τάση πύλης μειώνεται καθώς εκφορτίζεται η χωρητικότητα της πύλης.Στη συνέχεια, το ρεύμα αποστράγγισης πέφτει ενώ η τάση αποστράγγισης προς πηγή ανεβαίνει ξανά στο αρχικό της επίπεδο.Η φθινοπωρινή ώρα t_σταντιπροσωπεύει πόσο γρήγορα το MOSFET σταματά να μεταφέρει ρεύμα.

Οι σκιασμένες περιοχές με την ένδειξη E_ΝΔαντιπροσωπεύουν απώλειες μεταγωγής.Αυτές οι απώλειες συμβαίνουν επειδή η τάση και το ρεύμα υπάρχουν ταυτόχρονα κατά τη διάρκεια των μεταβάσεων μεταγωγής.Οι μεγαλύτερες ταχύτητες μεταγωγής συμβάλλουν στη μείωση αυτών των απωλειών και στη βελτίωση της συνολικής απόδοσης σε συστήματα ηλεκτρονικών ισχύος υψηλής συχνότητας.

Πώς χρησιμοποιούνται τα MOSFET σε ηλεκτρονικά κυκλώματα

Το MOSFET ως διακόπτης

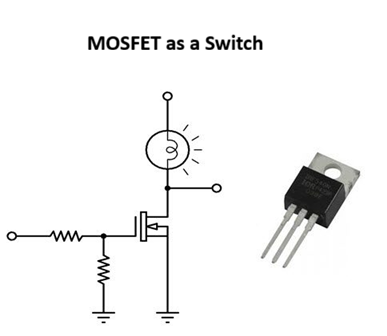

Στην πρώτη εικόνα, το MOSFET χρησιμοποιείται για την ηλεκτρονική ενεργοποίηση και απενεργοποίηση της λάμπας.Το τερματικό της πύλης λαμβάνει ένα σήμα ελέγχου μέσω της αντίστασης.Όταν εφαρμόζεται επαρκής τάση πύλης, το MOSFET επιτρέπει στο ρεύμα να ρέει από την αποστράγγιση προς την πηγή, προκαλώντας το να ανάβει η λάμπα.Όταν αφαιρεθεί η τάση της πύλης, η ροή του ρεύματος σταματά και η λάμπα σβήνει.

Αυτή η λειτουργία μεταγωγής είναι μια από τις πιο κοινές χρήσεις των MOSFET επειδή παρέχει γρήγορη απόκριση, χαμηλή απώλεια ισχύος και αποτελεσματικό έλεγχο των ηλεκτρικών φορτίων.

Εφαρμογές:

• Εναλλαγή LED και λαμπτήρων

• Κυκλώματα ελέγχου κινητήρα

• Τροφοδοτικά και SMPS

• Εναλλαγή Arduino και μικροελεγκτή

• Συσκευές με μπαταρίες

MOSFET ως ενισχυτής

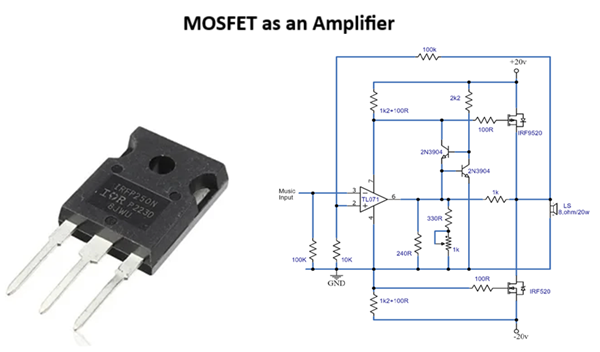

Στη δεύτερη εικόνα, το MOSFET χρησιμοποιείται σε ένα κύκλωμα ενισχυτή ήχου.Ένα μικρό σήμα εισόδου μουσικής ή ήχου εφαρμόζεται στην πύλη και το MOSFET αυξάνει την ισχύ του σήματος για να οδηγήσει το ηχείο.Το κύκλωμα χρησιμοποιεί πρόσθετα τρανζίστορ και εξαρτήματα για τη βελτίωση της ποιότητας του σήματος και της ισχύος εξόδου.

Τα MOSFET είναι κατάλληλα για κυκλώματα ενισχυτών επειδή έχουν υψηλή σύνθετη αντίσταση εισόδου και μπορούν να χειριστούν μεγάλα ρεύματα εξόδου αποτελεσματικά.

Εφαρμογές:

• Ενισχυτές ήχου

• RF και κυκλώματα επικοινωνίας

• Συστήματα ενίσχυσης σήματος

• Ενισχυτές κιθάρας

• Συστήματα οικιακού κινηματογράφου και ηχείων

Το MOSFET ως μεταβλητή αντίσταση

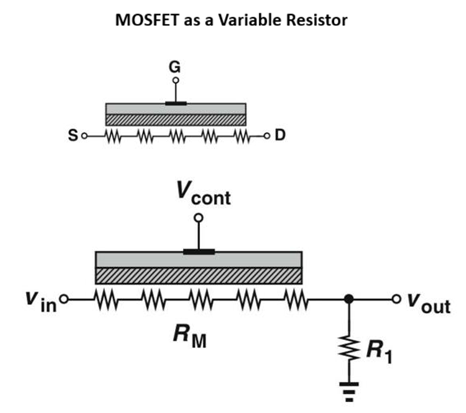

Στην τρίτη εικόνα, το MOSFET λειτουργεί ως αντίσταση ελεγχόμενη από τάση.Η αντίσταση μεταξύ της αποστράγγισης και της πηγής αλλάζει ανάλογα με την τάση ελέγχου που εφαρμόζεται στην πύλη.Καθώς αλλάζει η τάση της πύλης, αλλάζει και η αντίσταση του καναλιού, επιτρέποντας στο MOSFET να ρυθμίζει τη στάθμη του σήματος εξόδου.

Αυτός ο τρόπος λειτουργίας είναι χρήσιμος για εφαρμογές αναλογικού ελέγχου και ρύθμισης σήματος.

Εφαρμογές:

• Αυτόματα κυκλώματα ελέγχου απολαβής

• Έλεγχος έντασης ήχου

• Επεξεργασία αναλογικού σήματος

• Ηλεκτρονικοί ροοστάτες

• Συντονίσιμα φίλτρα και μεταβλητά κυκλώματα εξασθένησης

Σημαντικές παράμετροι MOSFET που πρέπει να ληφθούν υπόψη

Παράμετρος	Σύμβολο	Περιγραφή	Τυπικό Μονάδα	Σημασία
Κατώφλι πύλης Τάση	VGS(ο)	Ελάχιστο τάση πύλης προς πηγή που απαιτείται για να αρχίσει να σχηματίζεται ένα αγώγιμο κανάλι μεταξύ αποστράγγιση και πηγή.Το MOSFET αρχίζει να ανάβει σε αυτήν την τάση.	V	Καθορίζει το ελάχιστη τάση ελέγχου που απαιτείται για τη λειτουργία.
Gate Drive Τάση	VGS	Πραγματική τάση εφαρμόζεται μεταξύ της πύλης και των ακροδεκτών πηγής για να ενεργοποιηθεί πλήρως το MOSFET. Συνήθως υψηλότερο από το VGS(th).	V	επηρεάζει απόδοση μεταγωγής και αντίσταση καναλιού.
Διαρροή σε Πηγή Τάση	VDS	Μέγιστη τάση το MOSFET μπορεί να αντέξει μεταξύ των ακροδεκτών αποστράγγισης και πηγής όταν είναι OFF.	V	Σημαντικό για αποτροπή ζημιών λόγω βλάβης σε κυκλώματα υψηλής τάσης.
Συνεχής Αποστράγγιση Τρέχον	ID	Μέγιστο συνεχές ρεύμα το MOSFET μπορεί να μεταφέρει με ασφάλεια μέσω του ακροδέκτη αποστράγγισης κάτω από καθορισμένες θερμικές συνθήκες.	Α	Καθορίζει ικανότητα χειρισμού φορτίου.
Διαρροή σε Πηγή ON Αντίσταση	RDS(ενεργό)	Εσωτερική αντίσταση μεταξύ αποστράγγισης και πηγής όταν το MOSFET είναι πλήρως ενεργοποιημένο.Χαμηλότερες τιμές μείωση της απώλειας ρεύματος και της θέρμανσης.	mΩ ή Ω	Κρίσιμο για απόδοση και θερμική απόδοση.
Χρέωση πύλης	Qg	Συνολικά ηλεκτρικά φόρτιση που απαιτείται για τη φόρτιση της χωρητικότητας της πύλης MOSFET κατά την εναλλαγή.	nC	επηρεάζει Απαιτήσεις οδηγού ταχύτητας εναλλαγής και πύλης.
Απώλειες μεταγωγής	ESW	Χάθηκε ενέργεια κατά τις μεταβάσεις ενεργοποίησης και απενεργοποίησης όταν η τάση και το ρεύμα επικαλύπτονται.	μJ ή mJ	Σημαντικό σε κυκλώματα μεταγωγής υψηλής συχνότητας.
Δύναμη Διασκορπισμός	Π.Δ	Μέγιστη ισχύς το MOSFET μπορεί να διαχέεται με ασφάλεια ως θερμότητα χωρίς να υπερβαίνει τα όρια θερμοκρασίας.	W	Καθορίζει απαιτήσεις ψύξης και ψύκτρας.
Ασφαλής Λειτουργία Περιοχή	SOA	Ορίζει το χρηματοκιβώτιο όρια τάσης και ρεύματος λειτουργίας του MOSFET κάτω από διαφορετικά προϋποθέσεις.	Γράφημα/Καμπύλη	Αποτρέπει τη συσκευή αστοχία λόγω υπερφόρτωσης ή υπερθέρμανσης.
Θερμική Αντίσταση	RθJA / RθJC	Αντίσταση σε ροή θερμότητας από τη διασταύρωση MOSFET στον αέρα ή την θήκη του περιβάλλοντος.Χαμηλότερες τιμές βελτίωση της απόδοσης ψύξης.	°C/W	Σημαντικό για σχεδιασμός θερμικής διαχείρισης.
Μέγιστη διασταύρωση Θερμοκρασία	TJ (μέγιστο)	Υψηλότερο εσωτερικό θερμοκρασία ημιαγωγού που το MOSFET μπορεί να ανεχθεί με ασφάλεια κατά τη λειτουργία.	°C	Υπέρβαση αυτού το όριο μπορεί να καταστρέψει μόνιμα το MOSFET.

MOSFET εναντίον Μηχανικού Ρελέ: Ποιο είναι καλύτερο;

Παράμετρος	MOSFET	Μηχανική Ρελέ
Μέθοδος Λειτουργίας	Ημιαγωγός εναλλαγή	Σωματική επαφή εναλλαγή
Ταχύτητα εναλλαγής	Πολύ γρήγορα (νανοδευτερόλεπτα έως μικροδευτερόλεπτα)	Αργή (χιλιοστά του δευτερολέπτου)
Θόρυβος κατά τη διάρκεια Λειτουργία	Σιωπηλός	Παράγει ήχος κλικ
Διάρκεια ζωής	Πολύ μακρύ	Περιορίζεται από φθορά επαφής
Δύναμη Κατανάλωση	Χαμηλή κίνηση πύλης δύναμη	Ανώτερο πηνίο απαιτείται ισχύς
Απομόνωση	Χωρίς ηλεκτρικό απομόνωση	Παρέχει ηλεκτρική μόνωση
Εναλλαγή Συχνότητα	Κατάλληλο για μεταγωγή υψηλής συχνότητας	Δεν είναι κατάλληλο για λειτουργία υψηλής συχνότητας
Μέγεθος	Συμπαγές	Μεγαλύτερο
Αξιοπιστία	Ψηλά για ηλεκτρονική μεταγωγή	Οι επαφές μπορεί φθορά ή τόξο
Καλύτερο για	Γρήγορο ηλεκτρονικό έλεγχος	Υψηλής τάσης απομονωμένη μεταγωγή

MOSFET εναντίον BJT εναντίον IGBT: Τι να επιλέξετε;

Παράμετρος	MOSFET	BJT	IGBT
Τύπος ελέγχου	Ελεγχόμενη από τάση	Ελεγχόμενο από ρεύμα	Ελεγχόμενη από τάση
Ταχύτητα εναλλαγής	Πολύ γρήγορα	Μέτρια	Πιο αργά από MOSFET
Αποτελεσματικότητα	Ψηλά	Χαμηλότερα	Ψηλά στα ψηλά τάσης
Αντίσταση εισόδου	Πολύ ψηλά	Χαμηλό	Ψηλά
Power Handling	Μέτρια προς υψηλή	Μεσαίο	Πολύ ψηλά
Απώλεια αγωγιμότητας	Χαμηλή απώλεια RDS(on).	Πιο ψηλά απώλεια κορεσμού	Χαμηλή αγωγιμότητα απώλεια σε υψηλή τάση
Καλύτερη τάση Εύρος	Χαμηλό προς μέτριο τάσης	Χαμηλό προς μέτριο τάσης	Μέτριο έως πολύ υψηλή τάση
Συχνότητα Δυνατότητα	Εξαιρετικό για υψηλή συχνότητα	Μέτρια	Καλύτερα για χαμηλότερα εναλλαγή ισχύος συχνότητας
Θερμική Σταθερότητα	Καλό	Μπορεί να υποφέρει θερμική φυγή	Καλό
Κοινή Εφαρμογές	SMPS, μοτέρ έλεγχος, μετατροπείς DC-DC	Ενισχυτές, αναλογικά κυκλώματα	Μετατροπείς, ηλεκτρικά, βιομηχανικοί δίσκοι

Προηγμένες Τεχνολογίες MOSFET

MOSFET τάφρου

Τα Trench MOSFET χρησιμοποιούν μια κατακόρυφη δομή τάφρου μέσα στο πυρίτιο για να μειώσουν την αντίσταση του καναλιού και να βελτιώσουν τη ροή του ρεύματος.Αυτός ο σχεδιασμός μειώνει το RDS(on), βελτιώνει την απόδοση και επιτρέπει υψηλότερο χειρισμό ρεύματος σε μια συμπαγή συσκευασία.Σε σύγκριση με τα παραδοσιακά επίπεδα MOSFET, τα MOSFET τάφρου παρέχουν καλύτερη απόδοση μεταγωγής και χαμηλότερες απώλειες αγωγιμότητας.

Super Junction MOSFET

Τα MOSFET Super Junction χρησιμοποιούν εναλλασσόμενα στρώματα ημιαγωγών τύπου P και τύπου N για τη βελτίωση του χειρισμού της τάσης και τη μείωση της αντίστασης.Αυτή η δομή επιτρέπει στη συσκευή να επιτυγχάνει χαμηλές απώλειες αγωγιμότητας διατηρώντας παράλληλα υψηλή ικανότητα τάσης διάσπασης.Η τεχνολογία Super Junction είναι ευρέως γνωστή για τη βελτίωση της απόδοσης σε σχέδια μεταγωγής ισχύος υψηλής τάσης.

MOSFET καρβιδίου του πυριτίου (SiC).

Τα MOSFET από καρβίδιο πυριτίου κατασκευάζονται με χρήση ημιαγωγού υλικού μεγάλης ζώνης αντί για τυπικό πυρίτιο.Τα SiC MOSFET μπορούν να λειτουργούν σε υψηλότερες τάσεις, υψηλότερες θερμοκρασίες και μεγαλύτερες ταχύτητες μεταγωγής με μικρότερες απώλειες ισχύος.Παρέχουν επίσης βελτιωμένη θερμική απόδοση και καλύτερη απόδοση σε απαιτητικά συστήματα ισχύος.

MOSFET νιτριδίου του γαλλίου (GaN).

Τα GaN MOSFET χρησιμοποιούν ημιαγωγό νιτρίδιο του γαλλίου για να επιτύχουν εξαιρετικά γρήγορες ταχύτητες μεταγωγής και υψηλή πυκνότητα ισχύος.Αυτές οι συσκευές έχουν χαμηλότερη φόρτιση πύλης, μειωμένες απώλειες μεταγωγής και μικρότερα μεγέθη συσκευασίας σε σύγκριση με τα συμβατικά MOSFET πυριτίου.Η τεχνολογία GaN είναι γνωστή για τη δυνατότητα συμπαγών και εξαιρετικά αποδοτικών σχεδίων ισχύος.

Θωρακισμένη Πύλη MOSFET

Τα MOSFET θωρακισμένης πύλης περιλαμβάνουν μια πρόσθετη δομή θωράκισης στο εσωτερικό της συσκευής για μείωση της χωρητικότητας πύλης-αποχέτευσης.Αυτός ο σχεδιασμός βελτιώνει τη σταθερότητα μεταγωγής, μειώνει τον θόρυβο και ελαχιστοποιεί τις ανεπιθύμητες αιχμές τάσης κατά τη λειτουργία υψηλής ταχύτητας.Ενισχύει επίσης την απόδοση μεταγωγής σε κυκλώματα υψηλής συχνότητας.

MOSFET διπλής πύλης

Τα MOSFET διπλής πύλης περιέχουν δύο ανεξάρτητους ακροδέκτες πύλης που ελέγχουν το κανάλι ταυτόχρονα.Αυτή η δομή παρέχει βελτιωμένο έλεγχο απολαβής, καλύτερη απομόνωση σήματος και βελτιωμένη απόκριση συχνότητας.Η δεύτερη πύλη μπορεί επίσης να χρησιμοποιηθεί για τον ακριβέστερο έλεγχο των χαρακτηριστικών ενίσχυσης.

Τεχνολογία FinFET

Η τεχνολογία FinFET χρησιμοποιεί μια τρισδιάστατη δομή καναλιού σε σχήμα πτερυγίου αντί για ένα επίπεδο επίπεδο κανάλι.Αυτός ο σχεδιασμός βελτιώνει τον έλεγχο της πύλης στο κανάλι, μειώνει το ρεύμα διαρροής και ενισχύει την απόδοση του τρανζίστορ σε πολύ μικρά μεγέθη διεργασίας ημιαγωγών.Οι δομές FinFET χρησιμοποιούνται ευρέως σε προηγμένα ολοκληρωμένα κυκλώματα για βελτιωμένη απόδοση και χαμηλότερη κατανάλωση ενέργειας.

Συμπέρασμα

Η κατανόηση των τύπων MOSFET, των περιοχών λειτουργίας, της συμπεριφοράς μεταγωγής και των βασικών παραμέτρων όπως η τάση κατωφλίου πύλης, το RDS(on), το ρεύμα αποστράγγισης και η θερμική αντίσταση είναι σημαντική για την επιλογή της σωστής συσκευής.Οι νεότερες τεχνολογίες όπως το trench, το super junction, το SiC, το GaN, η θωρακισμένη πύλη και τα σχέδια FinFET συνεχίζουν να βελτιώνουν την απόδοση, αλλά και πάλι τα MOSFET παραμένουν απαραίτητα σε ηλεκτρονικά κυκλώματα χαμηλής και υψηλής ισχύος.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί προτιμώνται τα MOSFET έναντι των BJT στα σύγχρονα κυκλώματα μεταγωγής;

Τα MOSFET προτιμώνται επειδή είναι συσκευές ελεγχόμενης τάσης που απαιτούν πολύ μικρό ρεύμα πύλης για να λειτουργήσουν.Επίσης, αλλάζουν πολύ πιο γρήγορα, δημιουργούν μικρότερες απώλειες μεταγωγής και παρέχουν υψηλότερη απόδοση σε κυκλώματα υψηλής συχνότητας.Σε αντίθεση με τα BJT, τα MOSFET έχουν υψηλή σύνθετη αντίσταση εισόδου και καλύτερη θερμική σταθερότητα, καθιστώντας τα πιο κατάλληλα για SMPS, προγράμματα οδήγησης κινητήρα και συστήματα μετατροπής ισχύος.

2. Πώς η τάση της πύλης ελέγχει το ρεύμα που ρέει μέσα σε ένα MOSFET;

Η τάση πύλης δημιουργεί ένα ηλεκτρικό πεδίο κάτω από το στρώμα οξειδίου μέσα στο MOSFET.Όταν η τάση πύλης προς πηγή υπερβαίνει την τάση κατωφλίου, σχηματίζεται ένα αγώγιμο κανάλι μεταξύ των ακροδεκτών αποστράγγισης και πηγής.Αυτό το κανάλι επιτρέπει τη ροή ρεύματος.Εάν η τάση πύλης πέσει κάτω από το επίπεδο κατωφλίου, το κανάλι εξαφανίζεται και η ροή του ρεύματος σταματά.

3. Τι συμβαίνει κατά την περιοχή του οροπεδίου Miller στην εναλλαγή MOSFET;

Κατά τη διάρκεια της περιοχής του οροπεδίου Miller, η τάση πύλης σταματά προσωρινά να αυξάνεται ενώ η τάση αποστράγγισης προς πηγή μειώνεται γρήγορα.Αυτό το στάδιο αντιπροσωπεύει την κύρια μετάβαση μεταγωγής όπου το MOSFET αλλάζει από την κατάσταση OFF στην κατάσταση ON.Μεγάλο μέρος της απώλειας μεταγωγής συμβαίνει κατά τη διάρκεια αυτής της περιόδου, επειδή τόσο η τάση όσο και το ρεύμα υπάρχουν ταυτόχρονα.

4. Πώς λειτουργεί διαφορετικά ένα MOSFET στις περιοχές αποκοπής, γραμμικής και κορεσμού;

Στην περιοχή αποκοπής, το MOSFET παραμένει ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ επειδή η τάση πύλης είναι κάτω από την τάση κατωφλίου.Στη γραμμική ή ωμική περιοχή, το MOSFET συμπεριφέρεται σαν μια ελεγχόμενη αντίσταση και το ρεύμα αλλάζει με την τάση αποστράγγισης.Στην περιοχή κορεσμού, το ρεύμα αποστράγγισης ελέγχεται ως επί το πλείστον από την τάση της πύλης και παραμένει σχετικά σταθερό ακόμα και αν η τάση αποστράγγισης αυξηθεί περαιτέρω.

5. Γιατί είναι σημαντικές οι απώλειες μεταγωγής σε κυκλώματα MOSFET υψηλής συχνότητας;

Απώλειες μεταγωγής συμβαίνουν κατά τις μεταβάσεις ενεργοποίησης και απενεργοποίησης όταν υπάρχουν ταυτόχρονα ρεύμα και τάση.Σε κυκλώματα υψηλής συχνότητας, αυτά τα συμβάντα μεταγωγής συμβαίνουν επανειλημμένα, προκαλώντας συσσώρευση θερμότητας και μειωμένη απόδοση.Τα MOSFET ταχύτερης εναλλαγής συμβάλλουν στην ελαχιστοποίηση αυτών των απωλειών και βελτιώνουν τη συνολική απόδοση του κυκλώματος.

6. Ποια πλεονεκτήματα παρέχουν οι τεχνολογίες SiC και GaN MOSFET έναντι των παραδοσιακών MOSFET πυριτίου;

Τα MOSFET SiC και GaN παρέχουν μεγαλύτερη ταχύτητα μεταγωγής, χαμηλότερη απώλεια ισχύος και υψηλότερη ικανότητα θερμοκρασίας σε σύγκριση με τα παραδοσιακά MOSFET πυριτίου.Βελτιώνουν επίσης την απόδοση σε συστήματα υψηλής τάσης και υψηλής συχνότητας.Αυτά τα προηγμένα υλικά ημιαγωγών επιτρέπουν μικρότερα συστήματα ψύξης και πιο συμπαγή σχέδια ισχύος.

7. Γιατί τα MOSFET απαιτούν σωστή θερμική διαχείριση στα ηλεκτρονικά ισχύος;

Τα MOSFET παράγουν θερμότητα λόγω απωλειών αγωγιμότητας και απωλειών μεταγωγής κατά τη λειτουργία.Εάν η θερμοκρασία της διασταύρωσης γίνει πολύ υψηλή, η συσκευή μπορεί να γίνει ασταθής ή να καταστραφεί μόνιμη.Οι κατάλληλες ψύκτρες, οι μέθοδοι ψύξης και η χαμηλή θερμική αντίσταση είναι σημαντικά για τη διατήρηση της αξιοπιστίας και την παράταση της διάρκειας ζωής του MOSFET.
