Πώς οι κρυσταλλικοί ταλαντωτές δημιουργούν σταθερά σήματα ρολογιού

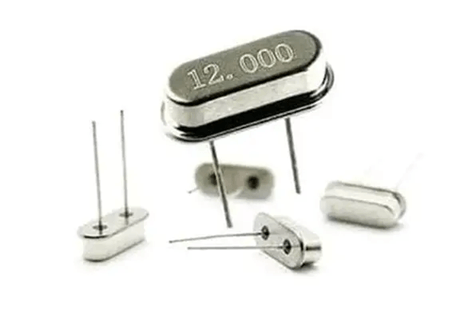

Ένας κρυσταλλικός ταλαντωτής είναι ένα ηλεκτρονικό κύκλωμα που χρησιμοποιεί έναν κρύσταλλο χαλαζία για να δημιουργήσει ένα σταθερό και ακριβές σήμα ρολογιού, το οποίο λειτουργεί όπως ο καρδιακός παλμός χρονισμού των επεξεργαστών, των μικροελεγκτών, των κυκλωμάτων επικοινωνίας, των συσκευών GPS και του βιομηχανικού εξοπλισμού.Η ιστορία του ανάγεται στον πρώιμο έλεγχο ραδιοφώνου και συχνότητας, όταν οι μηχανικοί χρειάζονταν πιο σταθερές πηγές συχνότητας από τα παλαιότερα σχέδια ταλαντωτή.Αυτό το άρθρο θα συζητήσει τον τρόπο λειτουργίας των κρυσταλλικών ταλαντωτών, τους τύπους τους, τη σταθερότητα συχνότητας και πολλά άλλα.

Κατάλογος

Πώς οι κρυσταλλικοί ταλαντωτές δημιουργούν σταθερά σήματα ρολογιού

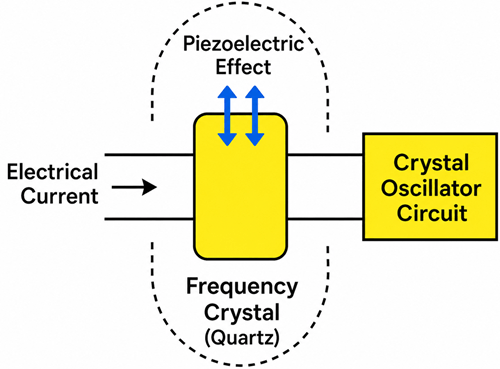

Οι κρυσταλλικοί ταλαντωτές παράγουν σταθερά σήματα ρολογιού χρησιμοποιώντας τα φυσικά χαρακτηριστικά δόνησης ενός κρυστάλλου χαλαζία.Όπως φαίνεται στο σχήμα 2, ηλεκτρικό ρεύμα εφαρμόζεται στον κρύσταλλο χαλαζία, προκαλώντας δόνηση του υλικού μέσω ενός φαινομένου που ονομάζεται πιεζοηλεκτρικό φαινόμενο.Το πιεζοηλεκτρικό φαινόμενο επιτρέπει στον χαλαζία να μετατρέπει την ηλεκτρική ενέργεια σε μηχανική δόνηση και στη συνέχεια να μετατρέπει αυτούς τους κραδασμούς ξανά σε ηλεκτρικά σήματα.Επειδή ο χαλαζίας δονείται σε μια εξαιρετικά ακριβή και επαναλαμβανόμενη συχνότητα, γίνεται μια εξαιρετική πηγή για ακριβή χρονισμό και παραγωγή ρολογιού σε ηλεκτρονικά συστήματα.

Ο κρύσταλλος χαλαζία λειτουργεί επίσης ως αντηχείο.Παρόμοια με το πώς δονείται ένα πιρούνι συντονισμού σε έναν συγκεκριμένο τόνο, ο κρύσταλλος αντηχεί φυσικά σε μια συγκεκριμένη συχνότητα που καθορίζεται από το φυσικό του σχήμα, το πάχος και το κόψιμο.Μόλις ενεργοποιηθεί, ο κρύσταλλος ευνοεί έντονα αυτή τη συχνότητα συντονισμού, ενώ μειώνει τις ανεπιθύμητες συχνότητες και τον ηλεκτρικό θόρυβο.Αυτός ο συντονισμός είναι που επιτρέπει στους κρυσταλλικούς ταλαντωτές να παράγουν εξαιρετικά σταθερά σήματα ρολογιού που χρησιμοποιούνται σε μικροελεγκτές, επεξεργαστές, εξοπλισμό επικοινωνίας, υπολογιστές και ψηφιακά συστήματα.

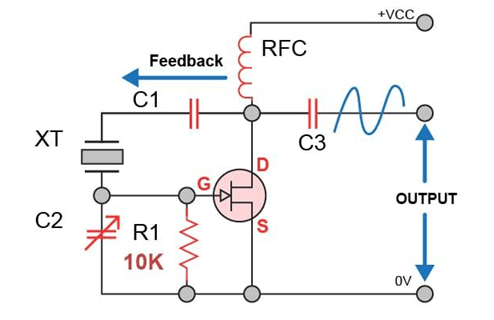

Όπως φαίνεται στο Σχήμα 3, το κύκλωμα ταλαντωτή περιέχει έναν ενισχυτή και ένα δίκτυο ανάδρασης που διατηρούν συνεχώς την ταλάντωση.Ο ενισχυτής ενισχύει το ασθενές σήμα που παράγεται από τον δονούμενο κρύσταλλο, ενώ η διαδρομή ανάδρασης επιστρέφει μέρος του σήματος εξόδου πίσω στο κύκλωμα κρυστάλλου.Αυτός ο συνεχής βρόχος διατηρεί τον κρύσταλλο να δονείται χωρίς διακοπή.Εξαρτήματα όπως οι πυκνωτές και η βαθμίδα του ενισχυτή βοηθούν στη διατήρηση των σωστών συνθηκών λειτουργίας που απαιτούνται για σταθερή ταλάντωση και παραγωγή σήματος.

Η ταλάντωση παραμένει σταθερή με την πάροδο του χρόνου επειδή οι κρύσταλλοι χαλαζία έχουν πολύ υψηλή ακρίβεια συχνότητας και χαμηλή απώλεια ενέργειας.Οι ιδιότητές τους συντονισμού συμβάλλουν στη μείωση των επιπτώσεων του ηλεκτρικού θορύβου, της διακύμανσης της τάσης και των μικρών περιβαλλοντικών αλλαγών.Σε πιο προηγμένα σχέδια κρυσταλλικών ταλαντωτών, μπορούν επίσης να χρησιμοποιηθούν πρόσθετα κυκλώματα αντιστάθμισης θερμοκρασίας ή ελέγχου για την ελαχιστοποίηση της μετατόπισης συχνότητας που προκαλείται από αλλαγές θερμοκρασίας και γήρανση των κρυστάλλων.Αυτή η μακροπρόθεσμη σταθερότητα είναι ο λόγος που οι κρυσταλλικοί ταλαντωτές χρησιμοποιούνται ευρέως σε συστήματα που απαιτούν ακριβή χρονισμό, συγχρονισμό, αξιόπιστη μεταφορά δεδομένων και σταθερή παραγωγή ρολογιού.

Τύποι Ταλαντωτών Κρυστάλλων

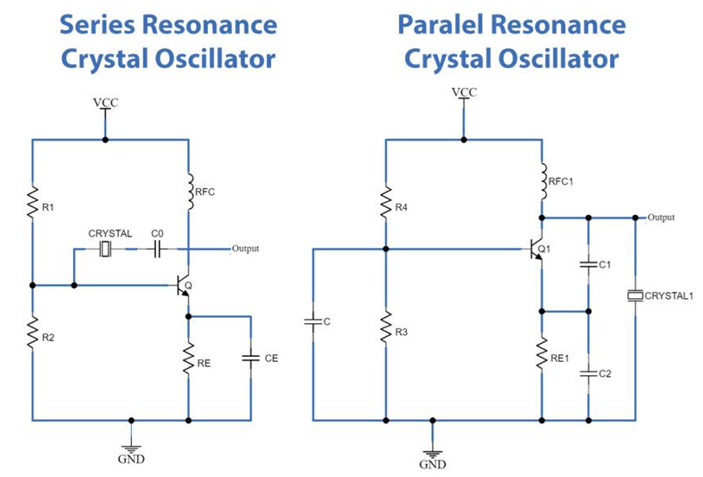

Με Λειτουργία Κυκλώματος

Αυτή η ταξινόμηση βασίζεται στο πώς λειτουργεί ο κρύσταλλος χαλαζία μέσα στο κύκλωμα του ταλαντωτή και πώς χρησιμοποιείται η συχνότητα συντονισμού για την παραγωγή σήματος.

Ταλαντωτής παράλληλων κρυστάλλων

Ένας παράλληλος ταλαντωτής κρυστάλλου λειτουργεί κοντά στην παράλληλη συχνότητα συντονισμού του κρυστάλλου.Σε αυτή τη διαμόρφωση, ο κρύσταλλος λειτουργεί μαζί με εξωτερικές χωρητικότητες φορτίου συνδεδεμένες στο κύκλωμα ταλαντωτή.Οι πυκνωτές επηρεάζουν την τελική συχνότητα λειτουργίας, επιτρέποντας στο κύκλωμα να σταθεροποιηθεί σε μια ελαφρώς διαφορετική συχνότητα από τον συντονισμό φυσικής σειράς του κρυστάλλου.Ένα σημαντικό χαρακτηριστικό των παράλληλων κρυσταλλικών ταλαντωτών είναι ότι η συχνότητα λειτουργίας εξαρτάται εν μέρει από τις τιμές του εξωτερικού πυκνωτή.Η εσφαλμένη χωρητικότητα φορτίου μπορεί να μετατοπίσει τη συχνότητα του ταλαντωτή ή να μειώσει τη σταθερότητα.

Σειρά Crystal Oscillator

Ένας ταλαντωτής σειράς κρυστάλλων λειτουργεί κοντά στη συχνότητα συντονισμού σειράς του κρυστάλλου, όπου η κρυσταλλική αντίσταση γίνεται πολύ χαμηλή.Σε αυτή τη λειτουργία, ο κρύσταλλος συμπεριφέρεται σχεδόν σαν μια πολύ μικρή αντίσταση στη διαδρομή του σήματος, επιτρέποντας στον ταλαντωτή να λειτουργεί σε συχνότητα που καθορίζεται κυρίως από τον ίδιο τον κρύσταλλο και όχι από εξωτερικούς πυκνωτές.Σε σύγκριση με τους παράλληλους ταλαντωτές, οι ταλαντωτές κρυστάλλων σειράς χρησιμοποιούνται συχνά σε κυκλώματα που απαιτούν έλεγχο στενής συχνότητας ή εξειδικευμένη συμπεριφορά RF.Ωστόσο, το κύκλωμα του ταλαντωτή πρέπει να είναι προσεκτικά σχεδιασμένο ώστε να διασφαλίζεται η σωστή εκκίνηση και η σταθερή ταλάντωση.

Ανά τύπο απόδοσης και σχεδίασης

Αυτή η ταξινόμηση εστιάζει στη σταθερότητα του ταλαντωτή, στην ικανότητα ελέγχου συχνότητας, στην απόδοση θερμοκρασίας και στο επίπεδο ακρίβειας.

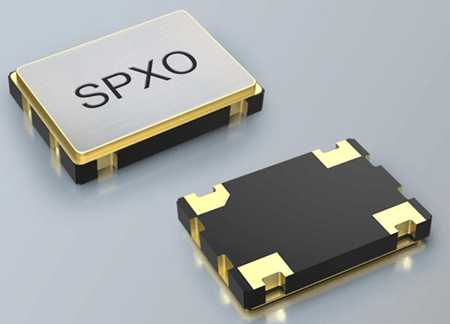

XO ή SPXO (Τυπικός Ταλαντωτής Κρυστάλλων)

Ένα XO, που ονομάζεται επίσης SPXO (Simple Packaged Crystal Oscillator).Αυτό συνδυάζει έναν κρύσταλλο χαλαζία με ένα κύκλωμα ταλαντωτή μέσα σε ένα συμπαγές πακέτο για να δημιουργήσει ένα σήμα ρολογιού σταθερής συχνότητας.Ωστόσο, τα τυπικά XO έχουν περιορισμένη αντιστάθμιση θερμοκρασίας, επομένως η συχνότητά τους μπορεί να μεταβάλλεται ελαφρώς με τις αλλαγές θερμοκρασίας, τη γήρανση και τις περιβαλλοντικές συνθήκες.

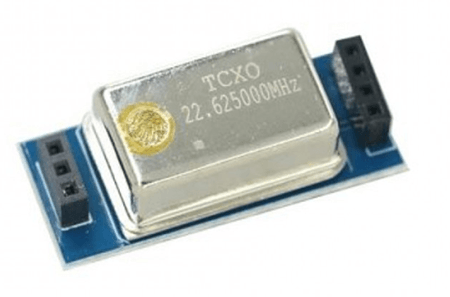

TCXO (Ταλαντωτής κρυστάλλων με αντιστάθμιση θερμοκρασίας)

Ένα TCXO βελτιώνει τη σταθερότητα συχνότητας αντισταθμίζοντας τη μετατόπιση συχνότητας που σχετίζεται με τη θερμοκρασία.Δεδομένου ότι οι κρύσταλλοι χαλαζία αλλάζουν φυσικά τη συχνότητα καθώς αλλάζει η θερμοκρασία, ένα TCXO χρησιμοποιεί κύκλωμα αντιστάθμισης για να διορθώνει αυτόματα αυτές τις διακυμάνσεις.Σε σύγκριση με τα τυπικά XO, τα TCXO παρέχουν σημαντικά καλύτερη σταθερότητα συχνότητας, διατηρώντας παράλληλα σχετικά χαμηλή κατανάλωση ενέργειας και συμπαγές μέγεθος.

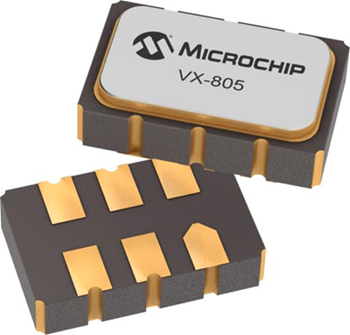

VCXO (Ταλαντωτής κρυστάλλων ελεγχόμενης τάσης)

Ένα VCXO επιτρέπει την ηλεκτρονική ρύθμιση της συχνότητας του ταλαντωτή χρησιμοποιώντας μια εξωτερική τάση ελέγχου.Αντί να παράγει μόνο μία σταθερή συχνότητα, ο ταλαντωτής μπορεί να μετατοπίσει ελαφρώς τη συχνότητα εξόδου του μέσα σε ένα ελεγχόμενο εύρος.Το εύρος συντονισμού ενός VCXO είναι συνήθως μικρό σε σύγκριση με άλλους συντονιζόμενους ταλαντωτές, αλλά παρέχει πολύ ακριβή έλεγχο συχνότητας.

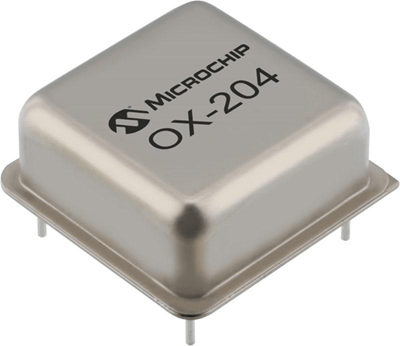

OCXO (Κρυσταλλικός Ταλαντωτής Ελεγχόμενος με Φούρνο)

Ένα OCXO παρέχει σταθερότητα εξαιρετικά υψηλής συχνότητας τοποθετώντας τον κρύσταλλο μέσα σε ένα θάλαμο ελεγχόμενης θερμοκρασίας που ονομάζεται φούρνος.Ο κρύσταλλος διατηρείται σε σταθερή αυξημένη θερμοκρασία, ελαχιστοποιώντας τις επιπτώσεις των μεταβολών της θερμοκρασίας του περιβάλλοντος στη σταθερότητα της συχνότητας.Ωστόσο, τα OCXO είναι γενικά μεγαλύτερα, πιο ακριβά και καταναλώνουν περισσότερη ισχύ από άλλους τύπους κρυσταλλικών ταλαντωτών λόγω του εσωτερικού συστήματος θέρμανσης.

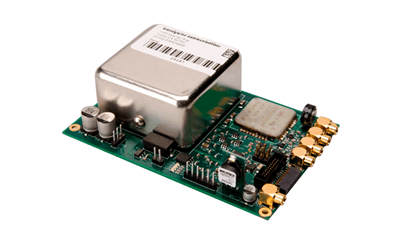

GPSDO (GPS-Disciplined Oscillator)

Ένας ταλαντωτής με πειθαρχία GPS συνδυάζει έναν εξαιρετικά σταθερό ταλαντωτή κρυστάλλου με σήματα χρονισμού που λαμβάνονται από δορυφόρους GPS.Η αναφορά GPS διορθώνει συνεχώς τη συχνότητα του ταλαντωτή, επιτρέποντας στο σύστημα να διατηρεί εξαιρετικά ακριβή μακροπρόθεσμη σταθερότητα χρονισμού.Επειδή οι δορυφόροι GPS χρησιμοποιούν αναφορές ατομικού ρολογιού, τα συστήματα GPSDO μπορούν να επιτύχουν εξαιρετικά ακριβή απόδοση συχνότητας και χρονισμού για μεγάλα χρονικά διαστήματα.

Σταθερότητα συχνότητας, ολίσθηση και ακρίβεια

Στα πραγματικά ηλεκτρονικά συστήματα, το σήμα ρολογιού που παράγεται από τον ταλαντωτή ελέγχει το χρονισμό, το συγχρονισμό, την επεξεργασία του σήματος και την ακρίβεια μεταφοράς δεδομένων.Ακόμη και ένα πολύ μικρό σφάλμα συχνότητας μπορεί να επηρεάσει την αξιοπιστία της επικοινωνίας, την ακρίβεια εντοπισμού θέσης GPS, το χρονισμό του επεξεργαστή, την ποιότητα μετάδοσης ραδιοσυχνοτήτων και τη συνολική σταθερότητα του συστήματος.

Τι σημαίνει PPM στους κρυσταλλικούς ταλαντωτές

Η ακρίβεια του ταλαντωτή κρυστάλλου καθορίζεται συνήθως σε μέρη ανά εκατομμύριο (ppm).Το PPM περιγράφει πόσο μπορεί να αποκλίνει η πραγματική συχνότητα εξόδου από την ιδανική συχνότητα.Μια χαμηλότερη τιμή ppm σημαίνει μεγαλύτερη ακρίβεια και καλύτερη σταθερότητα.

Για παράδειγμα, ένας ταλαντωτής κρυστάλλου 10 MHz με ονομαστική τιμή ±10 ppm μπορεί να ποικίλλει κατά:

• ±100 Hz από την ονομαστική συχνότητα 10 MHz

• 1 ppm στα 10 MHz ισούται με 10 Hz

• 50 ppm στα 10 MHz ισούται με 500 Hz

Αν και αυτοί οι αριθμοί φαίνονται μικροί, ακόμη και μικρά σφάλματα συχνότητας μπορεί να δημιουργήσουν μεγάλα προβλήματα σε ψηφιακά συστήματα υψηλής ταχύτητας, ασύρματη επικοινωνία, συγχρονισμό GPS και μετάδοση ραδιοσυχνοτήτων.

Για σύγκριση:

Ταλαντωτής Τύπος	Τυπικό Σταθερότητα
Τυπικό XO/SPXO	±20 έως ±100 ppm
TCXO	±0,5 έως ±5 ppm
OCXO	±0,01 έως ±0,1 ppm
GPSDO	Εξαιρετικά χαμηλό μακροπρόθεσμο σφάλμα

Μετατόπιση συχνότητας πάνω από τη θερμοκρασία

Η θερμοκρασία είναι μια από τις μεγαλύτερες αιτίες μετατόπισης συχνότητας στους κρυστάλλους χαλαζία.Καθώς η θερμοκρασία αλλάζει, οι φυσικές διαστάσεις και οι ηλεκτρικές ιδιότητες του κρυστάλλου αλλάζουν ελαφρώς, προκαλώντας τη μετατόπιση της συχνότητας συντονισμού.

Στα ηλεκτρονικά είδη ευρείας κατανάλωσης, η μικρή μετατόπιση συχνότητας ενδέχεται να μην προκαλεί αισθητά προβλήματα.Ωστόσο, σε συστήματα ραδιοσυχνοτήτων, ασύρματες επικοινωνίες, βιομηχανικούς αυτοματισμούς και συστήματα χρονισμού ακριβείας, ακόμη και η μικρή μετατόπιση που προκαλείται από τη θερμοκρασία μπορεί να μειώσει την ακρίβεια συγχρονισμού και την αξιοπιστία του σήματος.

Για παράδειγμα:

• Στα συστήματα ασύρματων επικοινωνιών, η μετατόπιση συχνότητας μπορεί να μετατοπίσει τις φέρουσες συχνότητες και να μειώσει την ποιότητα του σήματος.

• Στους δέκτες GPS, ο ασταθής χρονισμός μπορεί να μειώσει την ακρίβεια εντοπισμού θέσης.

• Στα σειριακά συστήματα επικοινωνίας, η υπερβολική αναντιστοιχία ρολογιού μπορεί να αυξήσει τα σφάλματα μετάδοσης δεδομένων.

• Στους πομπούς ραδιοσυχνοτήτων, οι ασταθείς ταλαντωτές ενδέχεται να αυξήσουν τις παρεμβολές σε κοντινά κανάλια.

Αυτός είναι ο λόγος για τον οποίο τα TCXO και OCXO χρησιμοποιούνται συνήθως σε συστήματα που εκτίθενται σε μεταβαλλόμενες περιβαλλοντικές θερμοκρασίες.Ένα TCXO αντισταθμίζει ηλεκτρονικά τη μετατόπιση της θερμοκρασίας, ενώ ένα OCXO διατηρεί τον κρύσταλλο μέσα σε έναν ελεγχόμενο θερμαινόμενο θάλαμο για να διατηρεί εξαιρετικά σταθερή λειτουργία.

Επιδράσεις γήρανσης στους κρυστάλλους χαλαζία

Οι κρύσταλλοι χαλαζία υφίστανται επίσης σταδιακές αλλαγές συχνότητας για μεγάλες περιόδους, που συνήθως ονομάζονται μετατόπιση γήρανσης.Η γήρανση συμβαίνει λόγω αργών φυσικών και χημικών αλλαγών στο εσωτερικό της κρυσταλλικής δομής, μόλυνσης, μηχανικής καταπόνησης και μακροχρόνιας χαλάρωσης του υλικού.

Οι περισσότεροι κρυσταλλικοί ταλαντωτές παρουσιάζουν μεγαλύτερη μετατόπιση κατά το πρώτο έτος λειτουργίας πριν σταθεροποιηθούν με την πάροδο του χρόνου.Τα τυπικά ποσοστά γήρανσης μπορεί να κυμαίνονται από:

• ±1 ppm έως ±5 ppm ετησίως για τυπικούς ταλαντωτές

• Πολύ χαμηλότεροι ρυθμοί γήρανσης για συστήματα OCXO ακριβείας

Οι ταλαντωτές υψηλών προδιαγραφών έχουν σχεδιαστεί προσεκτικά για να ελαχιστοποιούν τα αποτελέσματα γήρανσης μέσω της επεξεργασίας κρυστάλλων, του ελέγχου θερμοκρασίας και των τεχνικών ακριβείας κατασκευής.

Πραγματικά αποτελέσματα κακής ακρίβειας ρολογιού

Η κακή ακρίβεια ρολογιού μπορεί να δημιουργήσει τόσο ορατά όσο και κρυφά προβλήματα στα ηλεκτρονικά συστήματα.Στα απλά ηλεκτρονικά είδη ευρείας κατανάλωσης, τα εφέ μπορεί να εμφανίζονται ως εσφαλμένος χρονισμός ή ασταθής λειτουργία.Σε προηγμένα συστήματα, οι συνέπειες μπορεί να γίνουν πολύ πιο σοβαρές.

Για παράδειγμα, στα συστήματα μικροελεγκτών, τα ασταθή σήματα ρολογιού μπορεί να προκαλέσουν λανθασμένο χρονισμό εντολών ή αστοχίες επικοινωνίας μεταξύ περιφερειακών.Στα συστήματα SDR (λογισμικά καθορισμένα ραδιόφωνα), η αστάθεια του ταλαντωτή μπορεί να παραμορφώσει τη διαμόρφωση και να μειώσει την ποιότητα του σήματος.Στα συστήματα βιομηχανικού αυτοματισμού, η μετατόπιση χρονισμού μπορεί να επηρεάσει τον συγχρονισμένο έλεγχο κινητήρα και τον συντονισμό των αισθητήρων.

Επειδή τα σήματα ρολογιού ελέγχουν τη βάση χρονισμού των ηλεκτρονικών συστημάτων, η σταθερότητα του ταλαντωτή επηρεάζει άμεσα τη συνολική αξιοπιστία, την απόδοση και την ακρίβεια του συστήματος.Αυτός είναι ο λόγος για τον οποίο η επιλογή του σωστού τύπου ταλαντωτή κρυστάλλου είναι κρίσιμη τόσο σε καταναλωτικά όσο και σε ηλεκτρονικά σχέδια υψηλής απόδοσης.

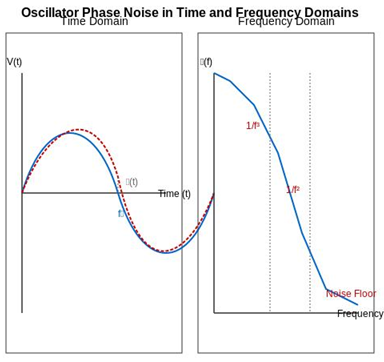

Θόρυβος φάσης και Jitter σε Κρυσταλλικούς Ταλαντωτές

Ο θόρυβος φάσης και το jitter περιγράφουν πόσο καθαρό και σταθερό είναι το σήμα εξόδου ενός κρυσταλλικού ταλαντωτή.Όπως φαίνεται στην παρακάτω εικόνα, η αριστερή πλευρά αντιπροσωπεύει τον τομέα του χρόνου, όπου μικρές μετατοπίσεις στην κυματομορφή δείχνουν διακύμανση χρονισμού.Αυτή η χρονική παραλλαγή ονομάζεται jitter.Στα ψηφιακά συστήματα, το jitter σημαίνει ότι η άκρη του ρολογιού δεν φτάνει την ακριβή αναμενόμενη ώρα.Μπορεί να φτάσει ελαφρώς νωρίς ή λίγο αργά, κάτι που μπορεί να επηρεάσει τη μεταφορά δεδομένων, τη δειγματοληψία σήματος και τον συγχρονισμό.

Η δεξιά πλευρά της εικόνας δείχνει τον τομέα συχνότητας, όπου ο θόρυβος του ταλαντωτή εμφανίζεται γύρω από την προβλεπόμενη συχνότητα.Αυτό ονομάζεται θόρυβος φάσης.Ένας τέλειος ταλαντωτής θα παράγει ενέργεια μόνο σε μία ακριβή συχνότητα, αλλά οι πραγματικοί ταλαντωτές έχουν πάντα μικρό θόρυβο γύρω από το φέρον σήμα.Χαμηλότερος θόρυβος φάσης σημαίνει ότι ο ταλαντωτής παράγει ένα καθαρότερο και πιο ακριβές σήμα ρολογιού.

Το χαμηλό jitter και ο χαμηλός θόρυβος φάσης είναι σημαντικά σε συστήματα RF, επικοινωνίας και υψηλής ταχύτητας.Στα κυκλώματα ραδιοσυχνοτήτων, ο θόρυβος φάσης μπορεί να διαχέει ενέργεια σε κοντινές συχνότητες και να μειώσει την ευκρίνεια του σήματος.Στις συνδέσεις επικοινωνίας, η αστάθεια του ρολογιού μπορεί να αυξήσει τα σφάλματα bit και να αποδυναμώσει τον συγχρονισμό.Στα συστήματα ADC, το jitter μπορεί να μειώσει την ακρίβεια δειγματοληψίας, ειδικά κατά τη μέτρηση γρήγορων ή σημάτων υψηλής συχνότητας.Αυτός είναι ο λόγος για τον οποίο οι κρυσταλλικοί ταλαντωτές χαμηλού θορύβου προτιμώνται στις τηλεπικοινωνίες, τη δικτύωση, το ραντάρ, τη μέτρηση ακριβείας και τα ψηφιακά σχέδια υψηλής ταχύτητας.

Γιατί οι κρυσταλλικοί ταλαντωτές αποτυγχάνουν σε πραγματικά συστήματα

Οι κρυσταλλικοί ταλαντωτές μπορεί να αποτύχουν ή να γίνουν ασταθείς όταν το κύκλωμα, η διάταξη, το τροφοδοτικό ή το περιβάλλον δεν υποστηρίζουν τη σωστή ταλάντωση.Αυτά τα προβλήματα μπορεί να προκαλέσουν αποτυχία εκκίνησης, μετατόπιση συχνότητας, jitter ή πλήρη απώλεια ρολογιού.

Αιτίες αποτυχίας εκκίνησης

Η αποτυχία εκκίνησης συμβαίνει όταν ο ταλαντωτής δεν μπορεί να δημιουργήσει αρκετό σήμα για να ξεκινήσει η ταλάντωση.Αυτό μπορεί να οφείλεται σε χαμηλό κέρδος ενισχυτή, λανθασμένες τιμές εξαρτημάτων ή ακατάλληλο κρύσταλλο.

Υπερβολική χωρητικότητα φορτίου

Η υπερβολική χωρητικότητα φορτίου μπορεί να επιβραδύνει την εκκίνηση, να μετατοπίσει τη συχνότητα ή να σταματήσει την ταλάντωση.Οι τιμές του πυκνωτή πρέπει να ταιριάζουν με την απαιτούμενη χωρητικότητα φορτίου του κρυστάλλου.

Κακή διάταξη PCB

Τα μεγάλα ίχνη, η θορυβώδης δρομολόγηση και η κακή γείωση μπορεί να διαταράξουν το σήμα του ταλαντωτή.Ο κρύσταλλος πρέπει να τοποθετηθεί κοντά στο IC με μικρά, καθαρά ίχνη.

Καταπόνηση θερμοκρασίας

Οι αλλαγές θερμοκρασίας μπορούν να μετατοπίσουν τη συχνότητα του κρυστάλλου.Σε σκληρά περιβάλλοντα, οι τύποι TCXO ή OCXO είναι καλύτεροι για σταθερό χρονισμό.

Μηχανική δόνηση και κραδασμός

Οι κρύσταλλοι χαλαζία είναι μηχανικές συσκευές, επομένως ισχυροί κραδασμοί ή κρούσεις μπορούν να επηρεάσουν τη σταθερότητα της συχνότητας ή να καταστρέψουν τον κρύσταλλο.

Γήρανση και Μετατόπιση Συχνότητας

Με την πάροδο του χρόνου, οι κρύσταλλοι χαλαζία αλλάζουν αργά τη συχνότητα λόγω γήρανσης.Αυτό έχει σημασία σε συστήματα που χρειάζονται μακροπρόθεσμη ακρίβεια χρονισμού.

Προβλήματα θορύβου τροφοδοσίας

Η θορυβώδης ισχύς μπορεί να αυξήσει το jitter και να κάνει το ρολόι ασταθές.Το καλό φιλτράρισμα και η σωστή αποσύνδεση βοηθούν να διατηρείται καθαρό το σήμα του ταλαντωτή.

Crystal Oscillator vs Crystal Resonator

Χαρακτηριστικό	κρύσταλλο Ταλαντωτής	κρύσταλλο Αντηχείο
Κύρια Λειτουργία	Δημιουργεί α πλήρες σήμα ρολογιού	Παρέχει βασικά συντονισμός συχνότητας
Ακρίβεια	Πολύ ψηλά	Μέτρια
Συχνότητα Σταθερότητα	Εξαιρετικό	Χαμηλότερο από κρυσταλλικούς ταλαντωτές
Μετατόπιση συχνότητας	Πολύ χαμηλά	Υψηλότερη μετατόπιση
Εκκίνηση Σταθερότητα	Πιο σταθερό	Λιγότερο σταθερό
Jitter και Noise	Χαμηλότερο jitter και θόρυβος φάσης	Υψηλότερος συγχρονισμός παραλλαγή
Εσωτερικό κύκλωμα	Περιλαμβάνει κύκλωμα ταλαντωτή	Συνήθως απαιτεί εξωτερικό κύκλωμα
Κόστος	Πιο ψηλά	Χαμηλότερα
Δύναμη Κατανάλωση	Μέτρια	Συνήθως χαμηλότερα
Κοινή Εφαρμογές	Συστήματα ραδιοσυχνοτήτων, τηλεπικοινωνίες, GPS, δικτύωση, χρονισμός ακριβείας	μικροελεγκτές, ηλεκτρονικά είδη ευρείας κατανάλωσης, απλά ενσωματωμένα συστήματα
Θερμοκρασία Απόδοση	Καλύτερη σταθερότητα πάνω από τη θερμοκρασία	Πιο επηρεάζεται από αλλαγές θερμοκρασίας
Μακροπρόθεσμη Αξιοπιστία	Μεγαλύτερη ακρίβεια με την πάροδο του χρόνου	Κατάλληλο για λιγότερο κρίσιμο χρονοδιάγραμμα

(Σημείωση: Η καλύτερη επιλογή εξαρτάται από το εάν το σύστημα δίνει προτεραιότητα στην απόδοση ή το χαμηλό κόστος.)

Crystal Oscillator vs MEMS Oscillator

Χαρακτηριστικό	κρύσταλλο Ταλαντωτής	MEMS Ταλαντωτής
Συχνότητα Σταθερότητα	Εξαιρετικό	Καλό έως πολύ καλό
Θόρυβος Φάσης	Χαμηλότερα	Λίγο ψηλότερα σε ορισμένα σχέδια
Jitter Απόδοση	Πολύ χαμηλά	Χαμηλό
Αντοχή σε κραδασμούς	Μέτρια	Εξαιρετικό
Δόνηση Αντίσταση	Μέτρια	Καλύτερα για σκληρές περιβάλλοντα
Δύναμη Κατανάλωση	Χαμηλό	Συχνά χαμηλότερα μέσα φορητά συστήματα
Θερμοκρασία Σταθερότητα	Εξαιρετικό με TCXO/OCXO	Καλό με αποζημίωση
Μέγεθος	Μικρό	Πολύ συμπαγής
Ώρα εκκίνησης	Μέτρια	Ταχύτερη εκκίνηση
Αξιοπιστία	Ψηλά	Πολύ ψηλά περιβάλλοντα υψηλής δόνησης
Κοινή Εφαρμογές	RF, τηλεπικοινωνίες, GPS, δικτύωση	IoT, αυτοκίνητα, βιομηχανικά, φορητά ηλεκτρονικά

(Σημείωση: Η καλύτερη επιλογή εξαρτάται από το αν το σύστημα δίνει προτεραιότητα στην ακρίβεια χρονισμού ή την περιβαλλοντική ανθεκτικότητα.)

Πώς να επιλέξετε τον σωστό ταλαντωτή κρυστάλλου

• Επιλέξτε τη σωστή συχνότητα λειτουργίας που απαιτείται από το σύστημα ή τον επεξεργαστή.

• Ελέγξτε τις απαιτήσεις ακρίβειας συχνότητας και σταθερότητας, που συνήθως καθορίζονται σε ppm.

• Λάβετε υπόψη το εύρος θερμοκρασίας λειτουργίας του περιβάλλοντος εφαρμογής.

• Επιλέξτε ταλαντωτές χαμηλού jitter ή χαμηλής φάσης θορύβου για συστήματα RF και υψηλής ταχύτητας.

• Επαληθεύστε την απαιτούμενη τάση τροφοδοσίας και κατανάλωση ρεύματος.

• Αντιστοιχίστε την χωρητικότητα φορτίου με τις προδιαγραφές του ταλαντωτή ή των κρυστάλλων.

• Εξετάστε το χρόνο εκκίνησης για εφαρμογές γρήγορης εκκίνησης ή χαμηλής κατανάλωσης.

• Επιλέξτε τύπους TCXO ή OCXO εάν απαιτείται σταθερότητα υψηλής θερμοκρασίας.

• Χρησιμοποιήστε σχέδια ανθεκτικά στους κραδασμούς για αυτοκίνητα ή βιομηχανικά συστήματα.

• Ελέγξτε το μέγεθος της συσκευασίας και τους περιορισμούς χώρου PCB.

• Εξετάστε τις επιδόσεις μακροπρόθεσμης γήρανσης για συστήματα χρονισμού ακριβείας.

• Επιλέξτε ταλαντωτές με καλή απόδοση EMI και θόρυβο για ευαίσθητα κυκλώματα.

• Συγκρίνετε το κόστος με την απαιτούμενη απόδοση και αξιοπιστία.

• Χρησιμοποιήστε κρυσταλλικούς ταλαντωτές για ακριβή χρονισμό και ταλαντωτές MEMS για ανθεκτικά περιβάλλοντα.

Ταλαντωτές κρυστάλλων που χρησιμοποιούνται σε πραγματικές εφαρμογές

Μικροελεγκτές και Ενσωματωμένα Συστήματα

Οι μικροελεγκτές εξαρτώνται από κρυσταλλικούς ταλαντωτές για να παράγουν το σήμα ρολογιού που ελέγχει το χρονισμό των εντολών και τη λειτουργία του συστήματος.Ο ταλαντωτής καθορίζει πόσο γρήγορα ο επεξεργαστής εκτελεί εργασίες, χειρίζεται την επικοινωνία και συγχρονίζει περιφερειακά όπως UART, SPI, I²C και χρονόμετρα.Για παράδειγμα, πολλοί μικροελεγκτές STM32, PIC, AVR και ESP32 χρησιμοποιούν εξωτερικούς κρυσταλλικούς ταλαντωτές για πιο ακριβή χρονισμό από τους εσωτερικούς ταλαντωτές RC.Σε συσκευές IoT, έξυπνους αισθητήρες, ενσωματωμένους ελεγκτές και πίνακες ανάπτυξης.

Συστήματα Επικοινωνίας και RF

Τα συστήματα επικοινωνίας απαιτούν εξαιρετικά σταθερούς ταλαντωτές για τη διατήρηση ακριβών συχνοτήτων φορέα και συγχρονισμού σημάτων.Στα κυκλώματα ραδιοσυχνοτήτων, ακόμη και η μικρή μετατόπιση συχνότητας μπορεί να μειώσει την ποιότητα του σήματος, να δημιουργήσει παρεμβολές ή να προκαλέσει σφάλματα επικοινωνίας.Οι κρυσταλλικοί ταλαντωτές χρησιμοποιούνται συνήθως σε δρομολογητές Wi-Fi, σταθμούς βάσης κινητής τηλεφωνίας, ραδιοπομπούς, συστήματα SDR, συσκευές Bluetooth και εξοπλισμό δικτύωσης.

GPS και συσκευές πλοήγησης

Τα συστήματα GPS βασίζονται σε μεγάλο βαθμό στον ακριβή χρονισμό, επειδή οι υπολογισμοί τοποθεσίας εξαρτώνται από εξαιρετικά ακριβή συγχρονισμό σημάτων.Οι κρυσταλλικοί ταλαντωτές βοηθούν στη σταθεροποίηση του ρολογιού του δέκτη κατά την επεξεργασία των δορυφορικών σημάτων χρονισμού.Τα TCXO χρησιμοποιούνται συνήθως σε μονάδες GPS, επειδή οι αλλαγές θερμοκρασίας μπορούν να επηρεάσουν την ακρίβεια εντοπισμού θέσης.Στα συστήματα πλοήγησης, τα drones, τα συστήματα παρακολούθησης οχημάτων, τα smartphone και τον εξοπλισμό τοπογραφίας, οι σταθεροί ταλαντωτές συμβάλλουν στη βελτίωση της ακρίβειας κλειδώματος σήματος και τοποθέτησης.

Υπολογιστές και Επεξεργαστές

Οι επεξεργαστές και τα chipset χρησιμοποιούν κρυσταλλικούς ταλαντωτές ως κύρια αναφορά χρονισμού για τη λειτουργία της CPU, το συγχρονισμό μνήμης, τους διαύλους και την περιφερειακή επικοινωνία.Ο ταλαντωτής ελέγχει πόσο γρήγορα επεξεργάζονται οι οδηγίες και πώς τα διάφορα στοιχεία του συστήματος παραμένουν συγχρονισμένα.Επιτραπέζιοι υπολογιστές, φορητοί υπολογιστές, διακομιστές, GPU και μητρικές κάρτες χρησιμοποιούν πολλαπλούς ταλαντωτές κρυστάλλων για ρολόγια συστήματος, χρονισμό PCIe, επικοινωνία Ethernet και διεπαφές USB.

Συστήματα Βιομηχανικού Αυτοματισμού

Τα βιομηχανικά συστήματα χρησιμοποιούν κρυσταλλικούς ταλαντωτές για τη διατήρηση της συγχρονισμένης λειτουργίας μεταξύ ελεγκτών, αισθητήρων, μονάδων επικοινωνίας και ηλεκτροκινητήρων.Ο σταθερός χρονισμός είναι σημαντικός στα συστήματα PLC, τη ρομποτική, τον αυτοματισμό εργοστασίων και τον βιομηχανικό εξοπλισμό παρακολούθησης.Σε βιομηχανικά περιβάλλοντα, οι ταλαντωτές πρέπει συχνά να λειτουργούν υπό διακυμάνσεις θερμοκρασίας, κραδασμούς και ηλεκτρικό θόρυβο.Οι ταλαντωτές υψηλής σταθερότητας συμβάλλουν στη διατήρηση αξιόπιστης επικοινωνίας, συγχρονισμένου ελέγχου κινητήρα και ακριβούς χρονισμού αισθητήρων στα συστήματα αυτοματισμού.

Ιατρικά Ηλεκτρονικά

Οι ιατρικές συσκευές χρησιμοποιούν κρυσταλλικούς ταλαντωτές για ακριβή χρονισμό, επεξεργασία σήματος και σταθερή απόκτηση δεδομένων.Σε συστήματα όπως οθόνες ασθενών, μηχανήματα ΗΚΓ, συστήματα υπερήχων, αντλίες έγχυσης και φορητές ιατρικές συσκευές, η ακρίβεια χρονισμού επηρεάζει άμεσα την αξιοπιστία των μετρήσεων.

Ηλεκτρονικά Αυτοκινήτων

Τα σύγχρονα οχήματα χρησιμοποιούν κρυσταλλικούς ταλαντωτές σε μονάδες ελέγχου κινητήρα (ECU), συστήματα ενημέρωσης και ψυχαγωγίας, μονάδες GPS, συστήματα ADAS, δίκτυα επικοινωνίας και συστήματα επεξεργασίας αισθητήρων.Τα συστήματα αυτοκινήτων πρέπει να λειτουργούν υπό θερμότητα, κραδασμούς και ηλεκτρικό θόρυβο, επομένως η αξιοπιστία του ταλαντωτή γίνεται πολύ σημαντική.

Παραδείγματα IC και δομοστοιχείων πραγματικού ταλαντωτή κρυστάλλου

Πολλά ηλεκτρονικά συστήματα χρησιμοποιούν συσκευασμένες μονάδες ταλαντωτή κρυστάλλων και IC χρονισμού από γνωστούς κατασκευαστές.

Epson SG-8002 Series

Η σειρά Epson SG-8002 είναι ένας προγραμματιζόμενος κρυσταλλικός ταλαντωτής που χρησιμοποιείται ευρέως σε ενσωματωμένα συστήματα, βιομηχανικά ηλεκτρονικά, εξοπλισμό δικτύωσης και συσκευές επικοινωνίας.Υποστηρίζει πολλαπλές συχνότητες εξόδου και προσφέρει χαμηλή κατανάλωση ενέργειας με συμπαγή συσκευασία.Αυτοί οι ταλαντωτές χρησιμοποιούνται συνήθως σε μικροελεγκτές, συσκευές IoT και συστήματα ψηφιακού ελέγχου όπου απαιτείται σταθερή παραγωγή ρολογιού.

Ταλαντωτές κρυστάλλων Abracon

Η Abracon κατασκευάζει μια μεγάλη γκάμα κρυσταλλικών ταλαντωτών, TCXO και λύσεων χρονισμού MEMS που χρησιμοποιούνται σε συστήματα ραδιοσυχνοτήτων, ηλεκτρονικά αυτοκινήτων, ασύρματες επικοινωνίες, μονάδες GPS και βιομηχανικούς αυτοματισμούς.Πολλοί ταλαντωτές Abracon έχουν σχεδιαστεί για χαμηλό θόρυβο φάσης, σταθερότητα θερμοκρασίας και συμπαγείς ενσωματωμένες εφαρμογές.

Ταλαντωτές SiTime MEMS

Οι ταλαντωτές SiTime χρησιμοποιούν τεχνολογία MEMS αντί για παραδοσιακούς κρυστάλλους χαλαζία.Χρησιμοποιούνται ευρέως σε συστήματα αυτοκινήτων, βιομηχανικό εξοπλισμό, φορητά ηλεκτρονικά είδη, υλικό δικτύωσης και προϊόντα IoT λόγω της ισχυρής αντοχής τους σε κραδασμούς, κραδασμούς και περιβαλλοντικές καταπονήσεις.Οι ταλαντωτές SiTime MEMS επιλέγονται συχνά για ανθεκτικές εφαρμογές όπου η μηχανική αντοχή και αξιοπιστία είναι σημαντικές.

Ταλαντωτές κρυστάλλων CTS

Οι κρυσταλλικοί ταλαντωτές CTS χρησιμοποιούνται συνήθως σε τηλεπικοινωνίες, υπολογιστικά συστήματα, συσκευές δικτύωσης και βιομηχανικά ηλεκτρονικά.Πολλοί ταλαντωτές CTS παρέχουν χαμηλό jitter και απόδοση σταθερής συχνότητας για διεπαφές επικοινωνίας, επεξεργαστές και ψηφιακά συστήματα υψηλής ταχύτητας.

Ταλαντωτές TXC

Οι ταλαντωτές TXC χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη ευρείας κατανάλωσης, ασύρματες μονάδες, υπολογιστές, συστήματα GPS και ενσωματωμένες συσκευές.Η εταιρεία παράγει τυπικούς κρυσταλλικούς ταλαντωτές, TCXO και λύσεις χρονισμού υψηλής συχνότητας για εφαρμογές επικοινωνίας και ψηφιακής επεξεργασίας.

Συμπέρασμα

Πολλά συστήματα εξακολουθούν να απαιτούν εξαιρετικά ακριβή και σταθερά σήματα χρονισμού.Ακόμη και με την ανάπτυξη της τεχνολογίας χρονισμού MEMS, οι κρυσταλλικοί ταλαντωτές εξακολουθούν να προτιμώνται σε πολλές εφαρμογές επειδή παρέχουν χαμηλό θόρυβο φάσης, εξαιρετική σταθερότητα συχνότητας και αξιόπιστη παραγωγή ρολογιού για ηλεκτρονικά συστήματα υψηλής ταχύτητας και ακριβείας.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί τα συστήματα επικοινωνίας απαιτούν εξαιρετικά σταθερούς κρυσταλλικούς ταλαντωτές;

Τα συστήματα επικοινωνίας βασίζονται στον ακριβή χρονισμό για τη διατήρηση του συγχρονισμού σημάτων και των ακριβών συχνοτήτων φορέα.Εάν η συχνότητα του ταλαντωτή μετατοπίζεται, μπορεί να αυξήσει τα σφάλματα bit, να αποδυναμώσει την ποιότητα του σήματος και να προκαλέσει αποτυχίες επικοινωνίας σε συστήματα RF, Wi-Fi, GPS και δικτύωσης.

2. Γιατί χρησιμοποιούνται οι ταλαντωτές TCXO και OCXO αντί των τυπικών κρυσταλλικών ταλαντωτών;

Οι ταλαντωτές TCXO και OCXO παρέχουν πολύ καλύτερη σταθερότητα συχνότητας κάτω από μεταβαλλόμενες θερμοκρασίες.Τα TCXO χρησιμοποιούν ηλεκτρονική αντιστάθμιση, ενώ τα OCXO διατηρούν τον κρύσταλλο μέσα σε έναν θάλαμο ελεγχόμενης θερμοκρασίας για εξαιρετικά σταθερή λειτουργία σε τηλεπικοινωνίες, GPS, ραντάρ και συστήματα χρονισμού ακριβείας.

3. Τι συμβαίνει εάν ένας κρυσταλλικός ταλαντωτής έχει πάρα πολύ jitter;

Το υπερβολικό jitter προκαλεί τις άκρες του ρολογιού να φτάνουν πολύ νωρίς ή πολύ αργά, δημιουργώντας σφάλματα χρονισμού στα ψηφιακά συστήματα.Αυτό μπορεί να μειώσει την ακρίβεια δειγματοληψίας ADC, να αυξήσει τα σφάλματα επικοινωνίας, να αποδυναμώσει τον συγχρονισμό και να επηρεάσει τη σταθερότητα της CPU ή του επεξεργαστή στα ηλεκτρονικά υψηλής ταχύτητας.

4. Γιατί είναι σημαντική η διάταξη PCB για την απόδοση του ταλαντωτή κρυστάλλου;

Η κακή διάταξη PCB μπορεί να εισάγει ηλεκτρικό θόρυβο, παρασιτική χωρητικότητα και παρεμβολές στο κύκλωμα του ταλαντωτή.Τα μεγάλα ίχνη και η θορυβώδης δρομολόγηση μπορεί να αυξήσουν το jitter, να μειώσουν τη σταθερότητα της συχνότητας ή ακόμα και να εμποδίσουν τη σωστή εκκίνηση του ταλαντωτή.

5. Πώς επηρεάζει η θερμοκρασία την ακρίβεια του ταλαντωτή κρυστάλλου;

Οι αλλαγές θερμοκρασίας αλλάζουν ελαφρώς τις φυσικές ιδιότητες των κρυστάλλων χαλαζία, προκαλώντας μετατόπιση της συχνότητας συντονισμού.Σε ευαίσθητα συστήματα όπως οι δέκτες GPS και ο εξοπλισμός επικοινωνίας RF, αυτή η μετατόπιση μπορεί να μειώσει την ακρίβεια συγχρονισμού και την αξιοπιστία του σήματος.

6. Μπορεί ένας κρυσταλλικός ταλαντωτής να αποτύχει λόγω του θορύβου του τροφοδοτικού;

Ναί.Τα θορυβώδη τροφοδοτικά μπορούν να δημιουργήσουν αστάθεια στο κύκλωμα του ταλαντωτή, αυξάνοντας το jitter και το θόρυβο φάσης.Το σωστό φιλτράρισμα, οι πυκνωτές αποσύνδεσης και ο καθαρός σχεδιασμός PCB συμβάλλουν στη διατήρηση σταθερής λειτουργίας ρολογιού.

7. Τι είναι καλύτερο για ενσωματωμένα συστήματα: κρυσταλλικός ταλαντωτής ή κρυσταλλικός αντηχητής;

Οι κρυσταλλικοί ταλαντωτές είναι συνήθως καλύτεροι για ενσωματωμένα συστήματα που απαιτούν ακριβή χρονισμό, σταθερή επικοινωνία, λειτουργικότητα USB, Ethernet ή RF.Τα κρυσταλλικά αντηχεία είναι φθηνότερα και κατάλληλα για απλούστερες εφαρμογές χαμηλού κόστους όπου η υψηλή ακρίβεια δεν είναι κρίσιμη.
